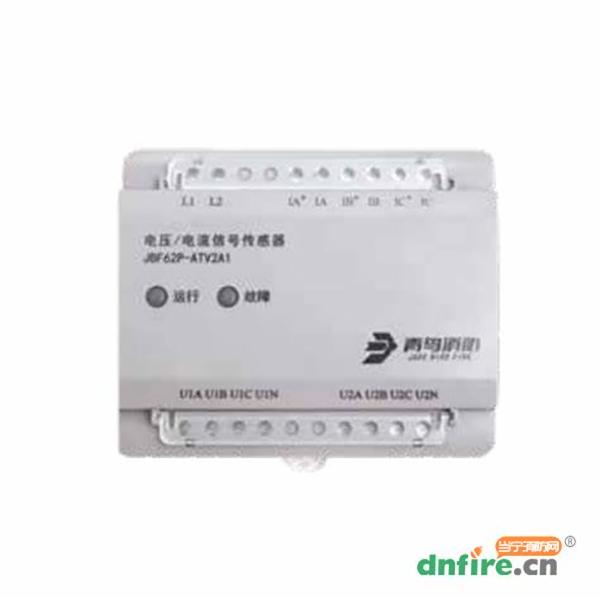

一、JBF62P-ATV2A1电压/电流信号传感器概述
JBF62P-ATV2A1型电压/电流信号传感器为总线编址型现场设备，用于监测三相三（四）线制的消防设备电源。当其监测的消防设备电源出现供电中断、过压、欠压、缺相、错相、过载等故障时，传感器会实时将上述故障信号传递给消防设备电源状态监控器进行声、光报警。
二、JBF62P-ATV2A1电压/电流信号传感器功能特点
◎具有对单路三相三(四)线交流电压和单路三相交流电流进行实时监测的功能，可在100秒内报出消防设备电源的供电中断、过压、欠压、缺相、错相、过载等故障
◎与监控器间采用无极性两总线连接方式，无需外接电源
◎支持编码器编址和监控器编址，编址范围1~252
◎兼容三相三线和三相四线监测，通过软件设置进行切换
◎支持宽电压测量范围，支持AC50V~AC500V
◎精度高，误差≤5%
◎可外接多种规格的额定输出是5A的电流互感器，CT变比可以通过控制器设置
◎采用低功耗设计，额定静态工作电流＜0.4mA
◎结构紧凑，节省安装空间，支持导轨式安装
◎内部测量电路与被测电压、电流采用隔离方式，安全性能高
◎接线端子上方具有防护盖板，安装、使用更安全
◎结构件采用阻燃材料，满足V0等级阻燃要求
三、JBF62P-ATV2A1电压/电流信号传感器技术参数
| 型号 |
JBF62P-ATV2A1 |
| 名称 |
电压/电流信号传感器 |
| 品牌 |
青鸟消防 |
| 兼容性 |
JBF62S60消防设备电源状态监控器 |
| 工作电压 |
DC13V-28V，调制型，控制器提供 |
| 监视电流 |
＜0.4mA（DC24V） |
| 报警电流 |
＜0.5mA（DC24V） |
| 确认灯 |
正常工作状态：运行灯绿色闪亮；消防设备电源故障时的工作状态：故障灯黄色常亮 |
| 线制 |
二线制（无极性） |
| 编址范围 |
1～252 |
| 编址方式 |
编码器编址、控制器编址 |
| 最远传输距离 |
1500m（RVS-2×1.5mm2） |
| 监测对象 |
单路三相三(四)线交流电压、单路三相交流电流监测 |
| 电压测量范围 |
AC50V～AC500V |
| 电流测量范围 |
AC0.5A～AC5A（二次侧） |
| 电压分辨率 |
1V |
| 电流分辨率 |
0.1A |
| 过压百分比 |
0%～20% |
| 欠压百分比 |
0%～20% |
| 过载百分比 |
0%～20% |
| 工作温度 |
-10~+55℃ |
| 贮存温度 |
-20~+65℃ |
| 相对湿度 |
≤95%（无凝露） |
| 外观 |
PantoneQ716-1-3灰色 |
| 外壳材质 |
ABS，阻燃V0级 |
| 产品质量 |
244g |

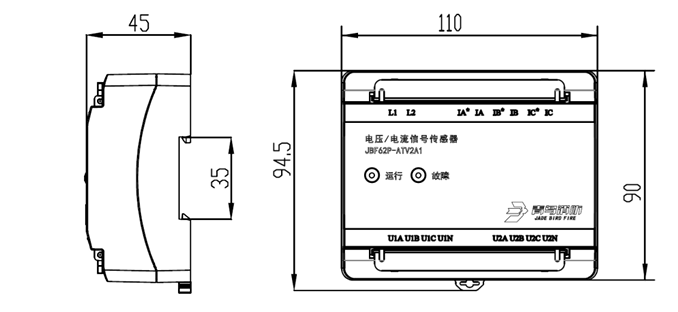

| 外形尺寸 |
110mm长×45mm宽×94.5mm高 |
| 执行标准 |
GB 28184-2011《消防设备电源监控系统》 |

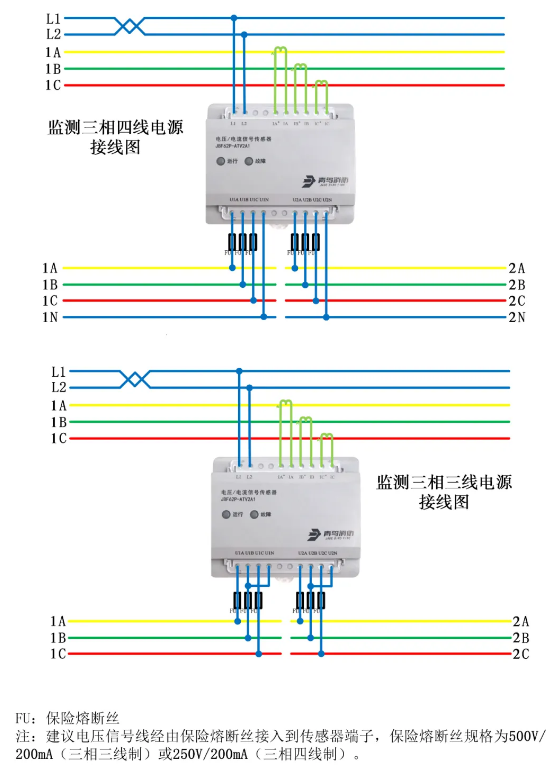

四、JBF62P-ATV2A1型电压/电流信号传感器接线图
