一、JBF5174-Ex防爆型火灾声光警报器概述

　　JBF5174-Ex火灾声光警报器应用于青鸟消防JBF-11SF和JBF50XX火灾报警系统中，当公共场所发生火灾时，控制器发出火警命令，火灾声光警报器发出高分贝火警声，LED灯闪烁。本产品属于本安型火灾声光警报器，在用于石油、石化等具有防爆要求的1区及2区室内（非住宅内）防爆场所时，需配接符合本安要求且具有[Ex ib Gb]IIC及以上防爆认证的安全栅使用。

二、JBF5174-Ex防爆型火灾声光警报器特点

　　内置消防行业专用朱鹮微处理器；

　　采用SMT表面贴装工艺；

　　采用消防二总线技术，无极性要求；

　　施工中应采用双绞线，导线截面积不小于1.0mm2；

　　可通过编码设置两种不同的警报声或单独声、单独光等状态。

三、JBF5174-Ex防爆型火灾声光警报器参数

型号	JBF5174-Ex
名称	火灾声光警报器
品牌	青鸟消防
防爆标志	Ex ib IIC T6 Gb
防爆合格证号	CE20.2769X
总线本安参数	Ui=28V Ii=93mA Ci=50pF Li=0mH Pi=1.0W
工作电压	DC18V-28V，调制型，控制器提供（需配接安全栅）
监视电流	≤205μA
报警电流	≤6mA（DC24V）
声压级	75.0dB～115.0dB（DC24V，A计权）
变调周期	4.0s～5.0s
闪光频率	1.0Hz～1.5Hz
线制	二线制（无极性）
编址范围	1~200
工作温度	-10～+55℃
贮存温度	-20～+65℃
相对湿度	≤95%(无凝露)
防护等级	IP34
外观	PANTONE T085-2-1红色透明
外壳材质	PC（上壳）+ABS（底座）
产品重量	约185g
外形尺寸	Φ100mm×H52mm（含底座）

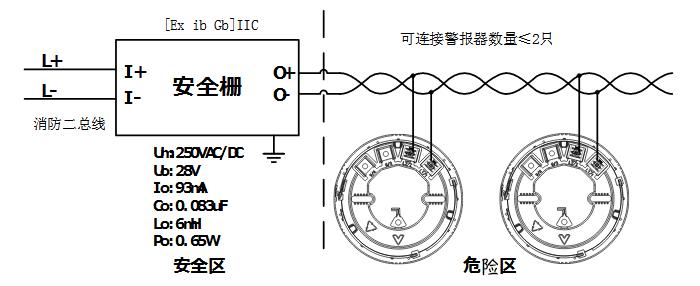

四、JBF5174-Ex防爆型火灾声光警报器接线图

　　每个安全栅最多可连接两只火灾声光警报器，接线图例如图所示。

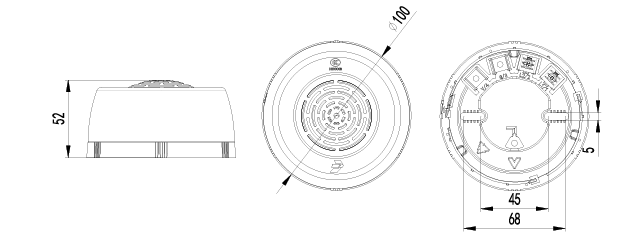

五、JBF5174-Ex防爆型火灾声光警报器外形尺寸图
