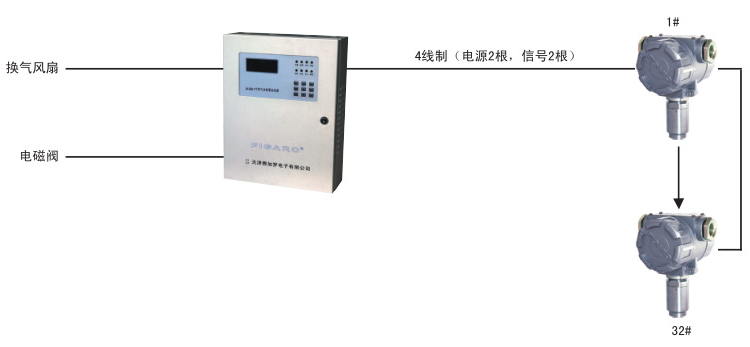

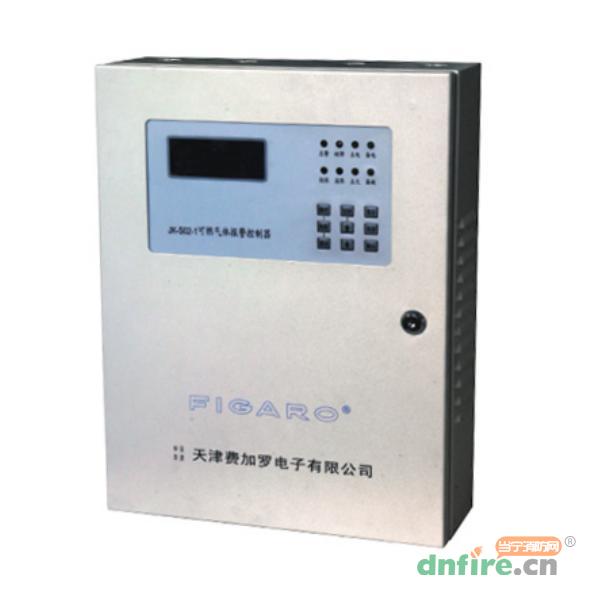

一、JK-S02-1气体报警控制器系统图

二、JK-S02-1气体报警控制器技术参数

型号	JK-S02-1
名称	气体报警控制器
品牌	费加罗
主电源	AC 187V-AC 242V,50Hz
备用电源	DC24V/4Ah蓄电池式可保证正常监视两小时
功耗	20W以下
环境温度	0~40℃
相对湿度	≤95%(40℃)
输出接点容量	3A/220VAC、3A/24VDC
最大负载工作电流	2A(DC24V)
报警输出	Ⅰ段2组常开继电器接点信号 Ⅱ段2组常开继电器接点信号 故障1组常开继电器接点信号
信号传输	总线制485通讯最多32点、多线制4－20mA最多32点
连接探测器	TC-F08、TC-F09、TC-F07-1、BJ-86-3
报警方式	高限/低限报警、声光报警、汉字液晶显示
检测精度	±5%LEL
检测范围	0~100%LEL
报警浓度	低限报警(爆炸下限的25%以下)，高限报警(爆炸下限的50%)
其他功能	系统设置现场编辑、自检、故障报警、主电/备电自动转换、串行口可接工控机及报警输出(继电器节点信号)可扩展等功能、自动登录
重量	10Kg
安装方式	壁挂式
外形尺寸	W450mm×H122mm×D350mm
执行标准	GB16808-2008

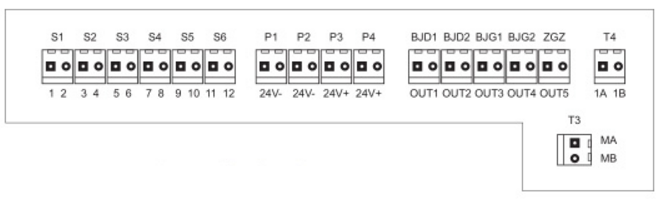

三、JK-S02-1气体报警控制器接线说明

　　S1、S2、S3、S4、S5、S6为4~20mA输入信号接口，为对应1~12路信号输入的接口。

　　P1、P2、P3、P4为共用的电源和地。其中P1，P2为地，P3，P4为24V+。

　　T3为上位机接口，MA为正，MB为负，对应接上位机。

　　T4回路485信号接口，A为正，B为负，对应接32个可燃气体探测器和模块。

　　输出继电器OUT1、OUT2、OUT3、OUT4对应为J1、J2、J3、J4，为4个可编程继电器。
