一、JB-QBZ-GK614产品简介
1.GK614火灾报警控制器按国标GB4717-1993设计。
2.1个总线回路，现场设备为G6系列，最大127点；带1个多线联动控制点。
3.具有离线编程功能，可连接计算机为控制器编程。


二、JB-QBZ-GK614技术规格
1.控制器分为GK614/16/0、GK614/16/8、GK614/32/8、GK614/64/8、GK614/119/8五种类型， 其中GK614/16/0为16点非联动型，总线不能接输出类设备，其余类型总线可以接启动点8个，编号为120~127。
2.采用192×64点阵液晶显示，可同屏显示4行12列汉字信息。
3.微型热敏打印机实现事件实时打印功能(选配)。
4.通过RS232接口板，本控制器可与计算机连接进行离线编程 (选配)。
5.可以现场编辑总线设备的区、层、状态、类型、安装位置等信息。
6.256条事件记录，记录控制器运行中的各种事件，可随时查阅。
7.可以现场编辑9条联动公式，每条公式对应一个输出点。
8.可对外提供24V输出，最大电流0.5A。
9.1个火警继电器，有火警信息时，火警继电器动作。
10.1个多线联动控制点，可以自动和手动控制。


三、JB-QBZ-GK614使用条件和技术指标：
1.主电：AC187V～AC242V。
2.备电：DC24V，4Ah。
3.监视状态功耗：＜20W。
4.环境温度：0～40℃。
5.相对湿度：≤95％（40℃）。
6.重量：20Kg。
7.尺寸：280×115×450mm³


三、JB-QBZ-GK614原理和结构
1.工作原理
1）控制器采用SST 89E564RD微处理器为控制核心。
2）配有EEPROM存储器，实时时钟，液晶显示器等器件。
3）通过数据采集、分析、处理过程，实现对总线器件监视和控制。
4）可实现自动火警探测，启动灭火设备，并可通过键盘实现人工操作和控制。
2.控制器结构
本控制器为壁挂式结构。

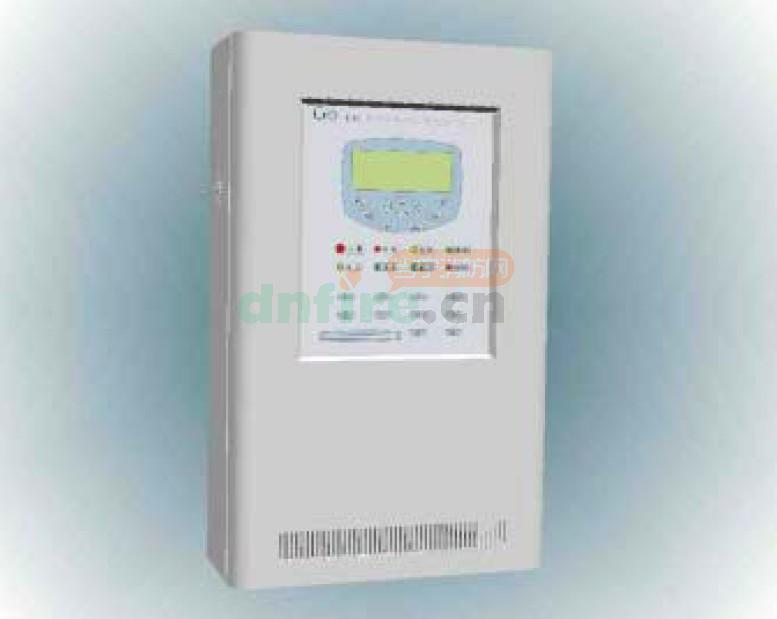

1.控制器外形图

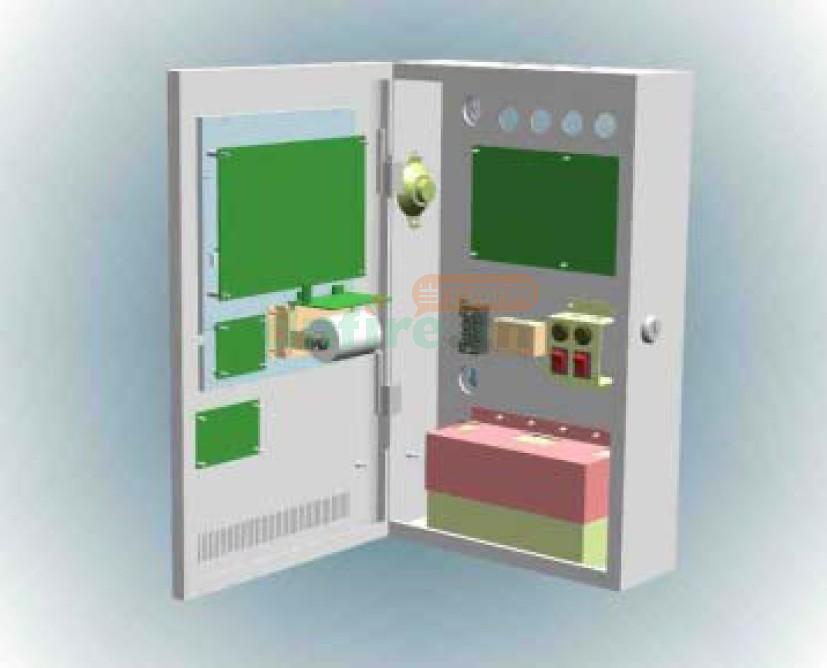

2.控制器内部结构图

3.控制器面板图
