一、AEC2392a气体报警控制器主要特点

●19″机柜标准3U盘装式全金属结构，抗RFI/EMI干扰，采用独立插卡设计，可根据需要选配通道卡、主控卡、电源卡等，以组合实现上千点位气体监控系统；
●主控卡为LCD中文显示，文字菜单操作，能时时监控系统的浓度、报警、故障等状况，对系统各种参数进行设置和查询：设置系统时间、设置量程（%LEL、PPM、%VOL）、三种报警类型、报警浓度、查询多达999条报警和故障记录及100条开关机记录；
●主控卡配置标准MODBUS协议的RS485总线通讯接口，能实现与上位控制系统的通讯及火气网络系统联网，提升系统集成度;
●通道卡可接收（4～20）mA信号或开关量信号输入，可配接可燃气体探测器、有毒有害气体探测器、氧气探测器、火焰、烟感探测器等多种设备；
●通道卡为LED显示，显示精度达0.000～9999，能时时监控外接设备的浓度、报警、故障等状况，实现与主控卡的通讯。通道卡也可独立工作，独立完成探测器各项参数的设置，可避免因主控卡失效或其他通道卡故障而影响本通道卡对现场气体的监测；
●通道卡的多种输出类型能联动多种现场外控设备，便于上位控制系统集成；
●电源卡为主机内部及现场设备提供DC24V工作电源（超出容量选配消防专用电源）。

二、AEC2392a气体报警控制器主要技术指标

指标项目	主控卡	通道卡
工作电压	DC24V±6V	DC24V±6V
功耗	3W	0.5W/通道卡
使用环境	温度-10℃~+50℃，湿度≤93%RH，大气压86kPa~106kPa	温度-10℃~+50℃，湿度≤93%RH，大气压86kPa~106kPa
输入信号	经通道卡接入(4~20)mA标准电流信号或无源开关量信号	(4~20)mA标准电流信号或无源开关量信号
信号传输距离	1500m(1.5mm2)	1500m(1.5mm2)
检测气体类型	%LEL/%VOL/ppm	%LEL/%VOL/ppm
工作方式	需带通道卡工作	接入主控卡或独立工作
容量	标准接8个通道卡(可扩容到34点)	一张通道卡接1只变送器
适配设备	气体探测器：AEC2232aT、AEC2232b，AEC2232bX 风机联动箱：JB-ZX-AEC2252F 电磁阀联动箱：JB-ZX-AEC2252B	气体探测器：AEC2232aT、AEC2232b，AEC2232bX 风机联动箱：JB-ZX-AEC2252F 电磁阀联动箱：JB-ZX-AEC2252B
输出信号	1、RS485总线通讯信号(标准MODBUS协议)； 2、2组继电器信号(故障及报警) 触点容量：AC220V/5A或DC24V/5A	一张通道卡能输出： 1、一组(4~20)mA电流信号； 2、3组继电器信号(高限报警、低限报警、故障) 触点容量：AC220V/5A或DC24V/5A
报警设置	低限报警、高限报警	低限报警、高限报警
报警方式	声音及LED光报警	LED光报警
显示方式	LCD中文显示	LED数码显示
安装方式	标准19“机柜盘装式安装(可订制4点、8点、12点壁挂机)	标准19“机柜盘装式安装(可订制4点、8点、12点壁挂机)
选配	盲板 长×宽：129.5mm×35.2mm	盲板 长×宽：129.5mm×35.2mm
选配	备用电源DC12V/7Ah×2铅酸蓄电池(机箱外置)	备用电源DC12V/7Ah×2铅酸蓄电池(机箱外置)

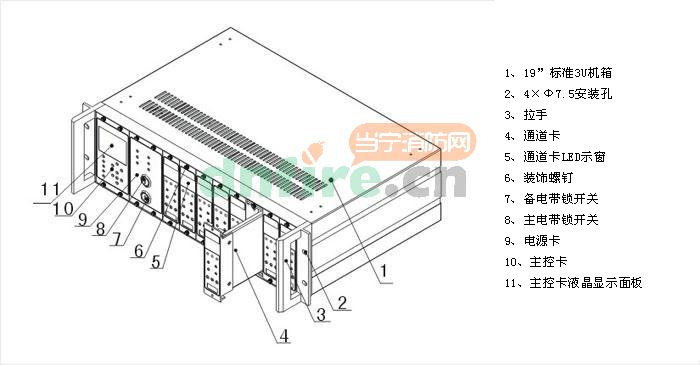

三、AEC2392a气体报警控制器产品外形结构

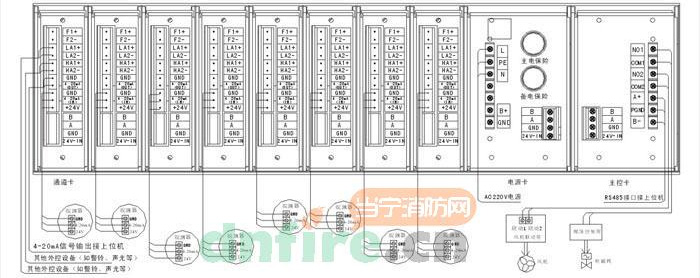

四、AEC2392a气体报警控制器接线示意图

接线端子：
主控卡：
NO(常开)、CDM(公共)：(2组)继电器外控信号输出端子
A+、PGND、B-：RS485通讯接口接线端子(选配)
电源卡：
L、PE、NAC220V电源接线端子
B+、GND备用电源接线端子(选配)
通卡道：
F1+、F2-：探测器故障继电器信号输出接线端子
LA1+、LA2-：探测器低限报警继电器信号输出接线端子
HA1+、HA2-：探测器高限报警继电器信号输出接线端子
GND、4-20mA(OUT):通卡道4~20mA信号输出接线端子
GND、4-20mA(IN)\+24V:4-20mA信号输入接线端子
内部端子：
B、A：内部通讯接线端子(出厂前已连接)
GND、24V-IN：DC24V电源接线端子

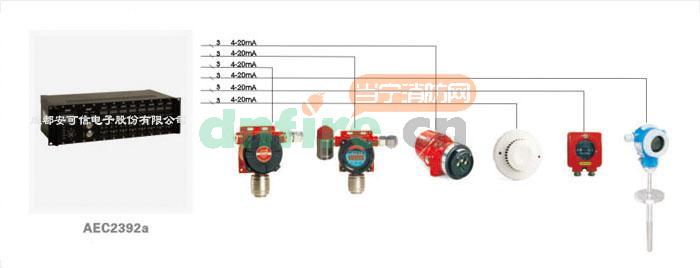

五、适配设备
