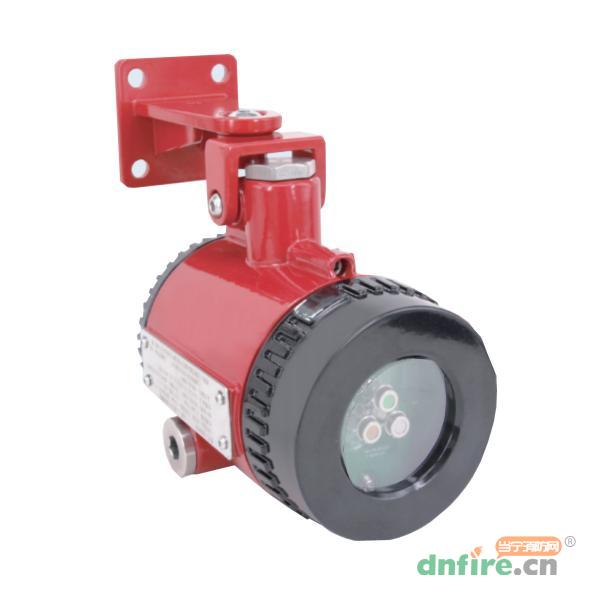

一、JTG-UM-GST9666三波段点型红外火焰探测器概述

　　JTG-UM-GST9666点型红外火焰探测器（三波段红外）探测视场角可达到100度，中心探测距离可以达到60m(正庚烷)。结合专有的探测电路及软件算法，检测频率为3.8μm、4.3μm、5.0μm。振荡频率在1至12赫兹的火焰辐射能，通过运算处理能力极强的处理器，对传感器采集信号的变化比率和对应关系的进行数据分析和运算处理，只对火焰特征频谱范围内的辐射发出报警，具有非常高的防误报警能力。

　　JTG-UM-GST9666克服了探测灵敏度与误报警的矛盾，既具有很高的火灾探测灵敏度，又具有传统火焰探测器所不具备的非火灾干扰源识别能力。

二、JTG-UM-GST9666三波段点型红外火焰探测器技术特点

　◎支持多种通信方式，灵活易用

　　一独立模式：火警和故障两路继电器输出

　　一总线模式：总线实现火警、故障及一键复位

　◎探测器用铸铝制成，适合在最恶劣的环境下安装使用

　◎对应用场景具有很好的普适性

　◎可以尽早探测到较小的火情

　◎良好的探测分区能力

　◎火焰探测性能和错误报警抑制组合

　◎适用于常见的重工业应用

　◎具备较强的抗电磁干扰能力

　◎传感器自动光学检查校准

　◎高灵敏度设置可提供快速报警，响应时间≤30s

　◎探测距离远，保护范围广，对正庚烷的探测距离可达60米

三、JTG-UM-GST9666三波段点型红外火焰探测器功能特点

　◎红外三波段

　◎获得SL3及CCC认证（2021081801001381）

　◎防爆等级Exd IIC T6Gb/Ex tD A21

　◎IP67壳体，适合室外工作

　◎总线模式，较大程度的抑制错误报警

　◎高灵活性和广泛兼容

　◎整体式接线盒实现了轻松安装

　◎本产品为海湾消防定制的第三方生产产品

四、JTG-UM-GST9666三波段点型红外火焰探测器技术参数

型号	JTG-UM-GST9666
名称	点型红外火焰探测器
品牌	海湾
工作电压	DC18~30V
监视电流	＜25mA@24VDC
报警电流	＜35mA@24VDC
信号输出	报警继电器（常开）、故障继电器（常闭）、总线
视觉范围	≤100°
探测最大距离	60米（中轴方向，0.3m×0.3m正庚烷）
报警时间	＜30s（中轴方向，0.3m×0.3m汽油火）
工作温度	-20℃~+60℃
工作湿度	0~95%RH
电气接口	M20×1.5（内螺纹）接口，其他接口转接头选配
防爆标志	Ex dⅡ CT6 Gb/Ex tD A21 T80℃
防护等级	IP67
执行标准	GB15631-2008
外壳材质	铸铝
安装方式	壁装或吊装

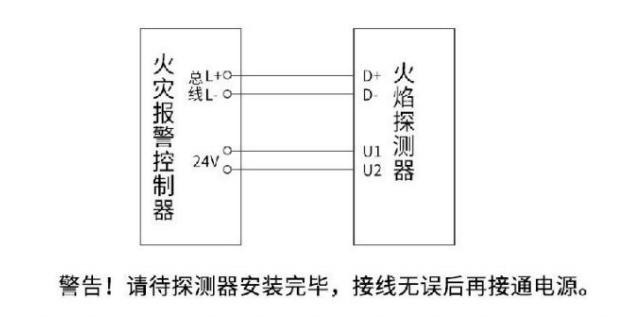

五、JTG-UM-GST9666三波段点型红外火焰探测器接线图

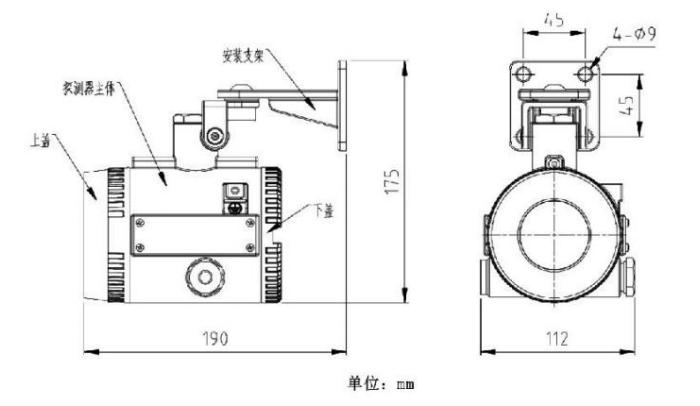

六、JTG-UM-GST9666三波段点型红外火焰探测器外形尺寸
