一、JTH-CH381Ex点型红外火焰探测器性能特点

　　电磁辐射、日光及背景热辐射免疫。

　　3.8uM、4.4uM、5.0-11.0uM三个波长探测降低误爆率。

　　基于Modbus（RTU）协议的标准RS485接口及4～20mA输出,报警继电器输出。

　　可以与西核彩桥生产的报警控制器、PLC、DCS等系统配套使用。

　　采用单片机处理系统,稳定性抗干扰能力强,耗小。

　　反性保护功能。

二、JTH-CH381Ex点型红外火焰探测器技术参数

型号	JTH-CH381Ex
名称	点型红外火焰探测器
品牌	西核彩桥
光谱范围	3.8um 4.4um 5.0um
火灾灵敏度	Ⅰ级
探测角	≤120°
旋转角	180°
信号传输方式	4-20mA输出,标准RS485接口,报警继电器输出
工作电压	16～32VDC（额定：24VDC）
功耗	<2W
温度范围	-10℃～+55℃
湿度范围	0～95﹪RH（无凝露）
压力范围	86KPa～106KPa
壳体材质	铸铝
整机重量	1.6Kg
防护等级	IP66
安装螺纹	G3/4"
外型尺寸	186mm*191mm*96mm

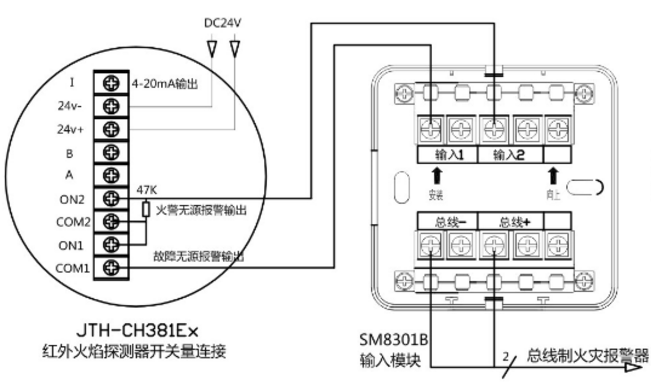

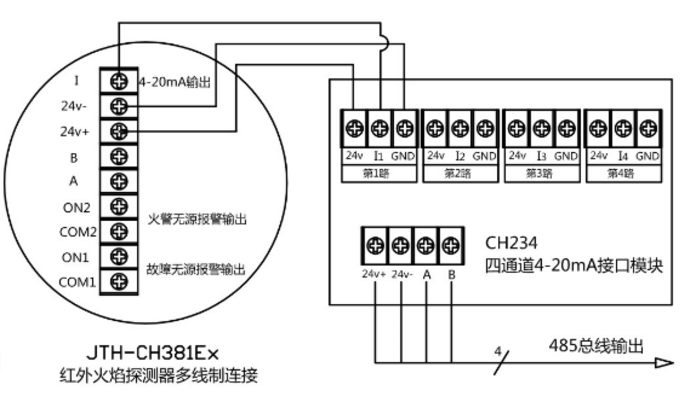

三、JTH-CH381Ex点型红外火焰探测器安装接线

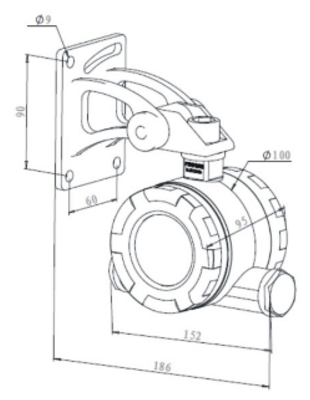

JTH-CH381Ex点型红外火焰探测器安装及尺寸
