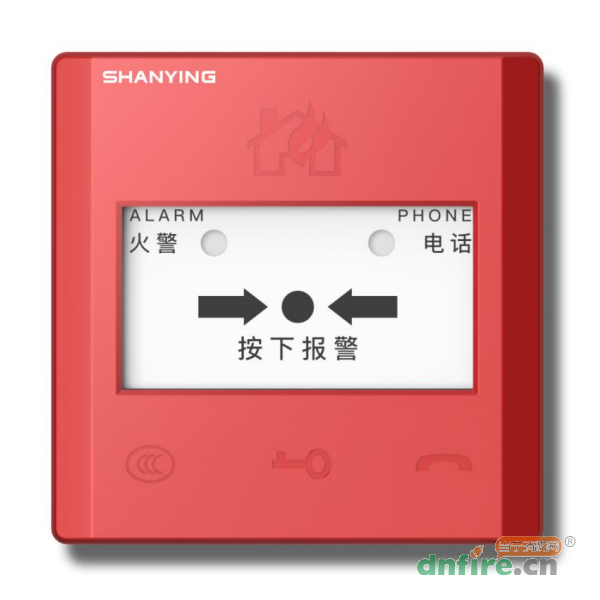

一、J-SAP-YKS5120手动火灾报警按钮概述

　　J-SAP-YKS5120手动火灾报警按钮是二总线型火灾报警产品，可与山鹰消防的5800系列二总线火灾报警控制器配套使用。具有功耗低、抗干扰性强、可靠性高、线制少、安装调试方便等特点，有电子编码、自动登录、自动编址、唯一ID、具有电话插孔，火警输出功能，对外输出一组常开触点，用于报警时控制外部设备。

　　它的配套底座为DZ-A501，插拔式连接。

二、J-SAP-YKS5120手动火灾报警按钮技术参数

型号	J-SAP-YKS5120
名称	手动火灾报警按钮
品牌	山鹰报警
总线工作电压	DC24V（DC16V～DC27V）
总线静态电流	≤170uA
报警电流	≤1mA
输出触点容量	DC30V/0.5A
接线方式	两总线无极性
编码范围	1～254
工作温度	0℃～+55℃
相对湿度	≤92%（40±2℃）
颜色	红色
质量	140g
外形尺寸	94mm×94mm×43.1mm

三、J-SAP-YKS5120手动火灾报警按钮接线说明

　　本按钮也配备了Φ3.5的消防电话插孔，可以和山鹰消防生产的各种消防电话主机配套使用。本插孔配有红色在线指示灯；当需要在线指示功能时，在安装时须用短路线将底座在线指示簧片短接，将电话线接入底座电话分机簧片；如不需要在线指示功能，仅将电话线接入底座电话分机簧片即可。

　　当需要线路检测功能时，每个电话插孔的工作电流是15μA；所以不能无限制的将电话插孔接入电话线，每个回路的电话插孔的数量为254。
