一、JBF4121-P手动火灾报警按钮功能特点

　　内置微处理器。

　　操作简单，用手按下操作面板，即能实现向控制器报火警。

　　手动报警按钮在报警后需要使用配套的专用钥匙进行复位。

　　有一组无源触点输出，触点容量DC30V/0.1A，用于控制现场声光警报装置。

　　二总线，无极性，功耗低，最远传输距离1500m。采用ZR-RVS-2×1.5mm2双绞线。

　　插拔式结构，易于施工、维护方便。

　　采用SMT表面贴装工艺。

　　带电话插孔，配合电话手柄使用。电话插孔位于按钮的主体正面，便于操作。

二、JBF4121-P手动火灾报警按钮产品参数

内容	技术参数
工作电压	DC19-28V 控制器提供，调制型
工作温度	-10…+60℃
贮存温度	-30…+75℃
使用环境	室内型
相对湿度	≤95%(40±2℃)
监视电流	≤0.3mA （24V）
报警电流	≤1mA （24V）
编码方式	使用专用电子编码器
编码范围	1-200
确认灯	监视状态时火警灯瞬时闪亮，报警状态时火警灯常亮（红色）
电话指示灯	手报上的电话指示灯接入电话系统后会闪亮
外形尺寸	90mm 长 × 90mm 宽 × 54mm 高
线制	二总线，无极性
执行标准	GB19880—2005《手动火灾报警按钮》 GB 16806-2006《消防联动控制系统》

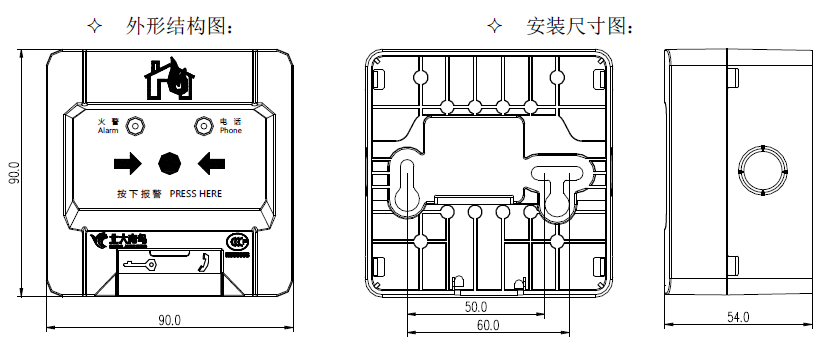

三、JBF4121-P手动火灾报警按钮结构特征、安装与布线

　　布线施工后，通过预埋盒或使用螺丝将底座固定在墙上，安装孔距为60mm。

　　探测总线采用ZR-RVS-2×1.5mm2双绞线。

　　具有JBF4121手动报警按钮的所有功能。

　　同时具有消防电话手柄接入端口，实现与控制中心的应急通讯功能。

　　安装之前用专用电子编码器对其写入相应地址码(1-200)。

　　手报部件应在布线检查后、调试之前安装，以防止因不恰当安装作业造成损失。

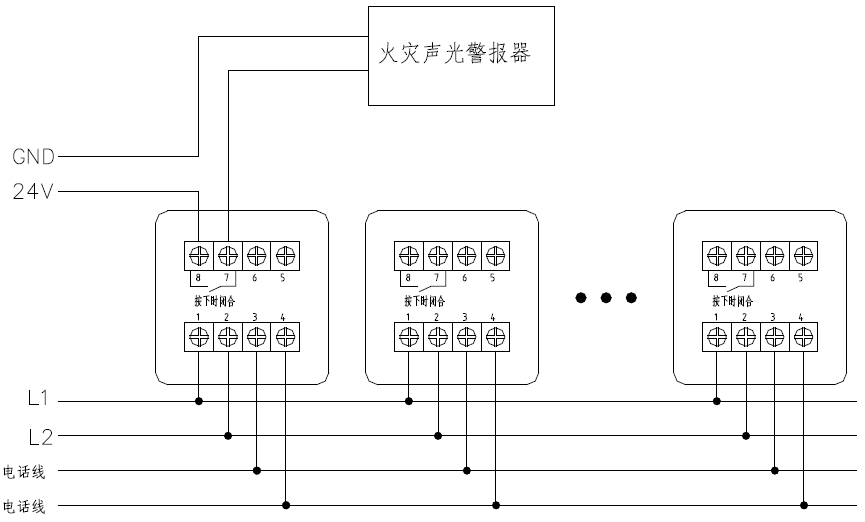

四、JBF4121-P手动火灾报警按钮接线示意图

　　说明：

　　端子1、2分别接二总线L1和L2，无极性。

　　端子3、4接电话线，无极性。

　　端子7、8正常时为常开触点，手动报警按钮按下时闭合，可用来控制现场声光报警装置，需另接24V电源。严禁使用此触点控制大功率设备和强电设备。

1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；

当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！

服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！

注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！

权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。

商品属性
[品牌]	北大青鸟
[型号]	JBF4121-P
[类型]	含电话插孔
[尺寸]	90mm长×90mm宽×54mm高
[工作温度]	-10~+60℃
[工作湿度]	-30~+75℃
