一、J-SAP-8402手动火灾报警按纽概述：
友情提醒：J-SAP-8402手动火灾报警按钮已停产，其替代产品为J-SAF-GST9122A

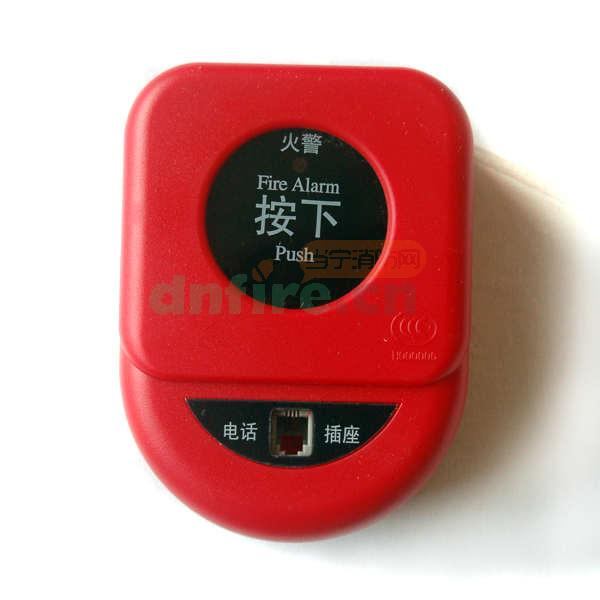

J-SAP-8402手动火灾报警按钮（以下简称消防报警按钮）安装在公共场所，本报警按钮含电话插孔。当人工确认发生火灾后，按下报警按钮上的有机玻璃片，即可向控制器发出报警信号，控制器接收到报警信号后，将显示出报警按钮的编码信息并发出报警声响，将消防电话分机插入电话插座即可与电话主机通讯。
二、J-SAP-8402手动火灾报警按纽特点：
1.采用拔插式结构设计，安装简单方便，按钮上的有机玻璃片在按下后可用专用工具复位。
2.按下报警按钮玻璃片，可由报警按钮提供独立输出触点，可直接控制其它外部设备。
3.采用微处理器实现信号处理，用数字信号与控制器进行通信，工作稳定可靠，对电磁干扰有良好的抑制能力。
4.地址码为电子编码，可现场改写。
三、J-SAP-8402手动火灾报警按纽安装与布线：
警告：安装设备之前，请切断回路的电源并确认全部底壳已安装牢靠且每一个底壳的连接线极性准确无误。
1.安装前应首先检查外壳是否完好无损，标识是否齐全。

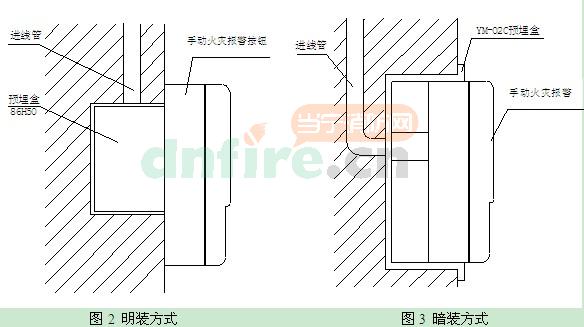

2.安装时只需拔下报警按钮，从底壳的进线孔中穿入电缆并接在相应端子上，再插好报警按钮即可安装好报警按钮，安装孔距为65mm （参见图4）。报警按钮底壳安装采用明装和暗装两种方式，安装示意图如图2、图3所示。
.jpg)

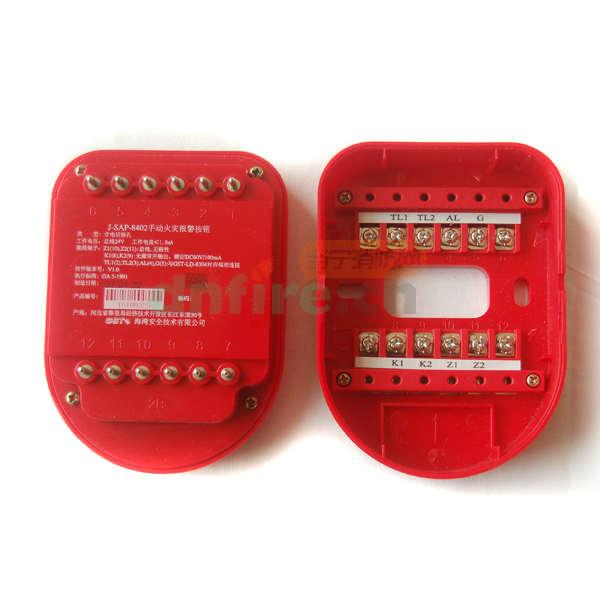

3.报警按钮端子示意图如图4所示。
.jpg)
端子接线说明：
Z1、Z2：报警控制器来的信号总线，无极性。
K1、K2：无源输出端子，当报警按钮按下时，输出触点闭合信号，可直接控制外部设备。
TL1、TL2、AL、G：与GST-LD-8304消防电话专用模块或电话主机连接的端子。
4.J-SAP-8402布线要求：
信号Z1、Z2采用RVS双绞线，截面积≥1.0mm2；消防电话线TL1、TL2采用RVVP屏蔽线，截面积≥1.0mm2；报警请求线AL、G采用BV线，截面积≥1.0mm2。
