一、JX-YKS5310火灾显示盘概述
JX-YKS5310火灾显示盘是二总线型火灾报警产品,可与山鹰报警的5800系列二总线火灾报警控制器配套使用。二线制,无需24V。具有功耗低、抗干扰性强、可靠性高、线制少、安装调试方便等特点,有电子编码、自动登录功能,具有唯一ID,可实现自动编址。电子墨水屏显示,功耗极低。可通过USB接口上传下载配置数据。可实现跨回路显示。通过接收火灾报警控制器的命令和信息,可以显示分区探测器或手钮的火警和故障,并发出声光报警信息,达到对分区探测器或手钮的监视作用。
JX-YKS5310火灾显示盘直接挂接在报警系统的二总线上。它的配套底座为DZ-X501,插拔方式连接。
二、JX-YKS5310火灾显示盘技术参数
型号 |
JX-YKS5310 |
名称 |
火灾显示盘 |
品牌 |
山鹰报警 |
总线工作电压 |
DC24V(DC16V~DC27V) |
总线静态电流 |
200uA,工作电流1mA |
接线方式 |
两总线无极性 |
编码范围 |
1~254 |
颜色 |
黑色 |
工作温度 |
0℃~+55℃ |
相对湿度 |
≤92%(40±2℃) |
质量 |
150g |

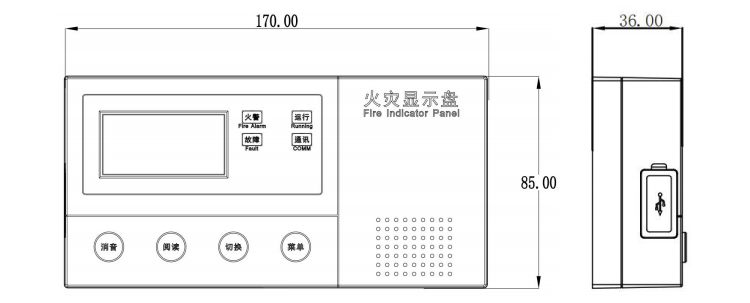

外形尺寸 |
170mm×85mm×36mm |
三、JX-YKS5310火灾显示盘布线安装说明
布线:尽可能加粗导线的线径,避免线路上信号的衰减,信号衰减大易造成工作不稳定。通常选ZR-RVS-2×1.5mm2铜芯导线,穿金属管、线槽或钢性塑料管敷设。保证线路的绝缘性、可靠性、防潮性,尤其注意导线的接头部分的连接,一般为焊接,并作好防潮处理。布线避免与强电线路混穿。
安装:JX-YKS5310火灾显示盘由DZ-X501底座和上盖两部分组成,与DZ-X501底座的连接为插拔式连接,采用壁挂安装,壁挂安装时距地面1.5米处,线接好后将上盖插在底座上即可。
