友情提醒：ZF-500火灾显示盘已停产，其替代产品为GST-ZF-500Z总线型火灾显示盘。
| 显示方式 |
可显示报警时间、设备号、设备类型、注释信息 |
显示容量 |
最多不超过126条汉字报警信息 |
| 线制 |
与火灾报警控制器间采用有极性二总线连接，另需两根DC24V电源供电线（不分极性） |
使用环境 |
温度：0℃～＋40℃ 相对湿度≤95%，不结露 |
| 电源 |
采用DC24V电源集中供电 |
静态功耗 |
≤2W，最大功耗≤5W |
| 外形尺寸 |
206mm×115mm×44mm |
|
|

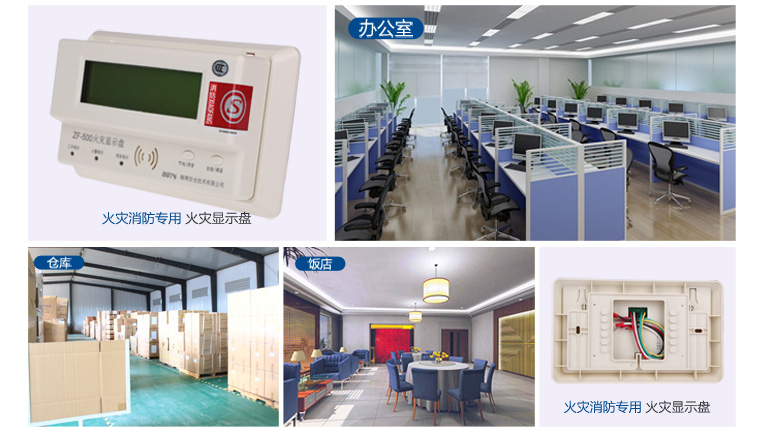

一、ZF-500火灾显示盘概述：

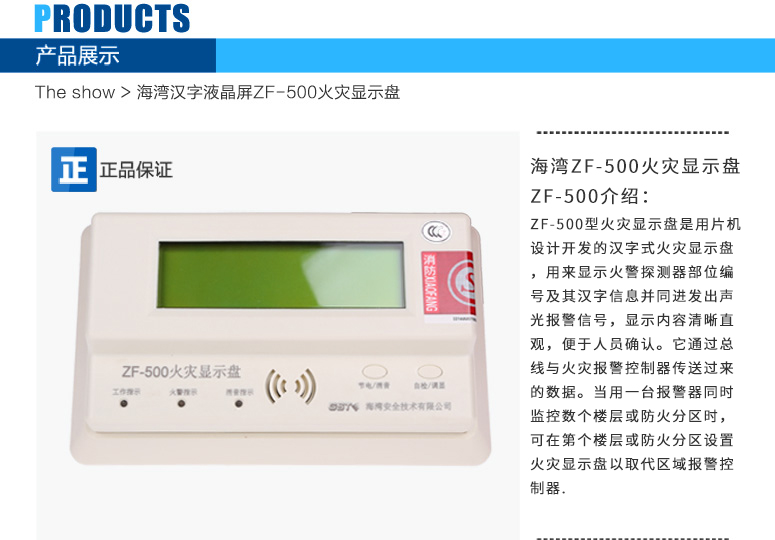

ZF-500火灾显示盘是用单片机设计开发的汉字式火灾显示盘，用来显示已报火警的探测器位置编号及其汉字信息并同时发出声光报警信号。它通过通讯总线与GST200、GST500及GST5000等火灾报警控制器相连，处理并显示控制器传送过来的数据。 当用一台报警控制器同时监控数个楼层或防火分区时，可在每个楼层或防火分区设置火灾显示盘以取代区域报警控制器。
ZF-500火灾显示盘通过RS-485总线与火灾报警控制器相连，每路RS-485总线最多可配接64台火灾显示盘。火灾显示盘只能显示火警信息，不能显示故障、动作等其它信息。可通过火灾报警控制器对火灾显示盘的显示区域进行设定，可以显示本层、本区或者全部信息。
三、ZF-500火灾显示盘技术特性：
1. 工作电压：DC16.8V~DC27.6V
2. 显示容量：最多不超过126条火警信息
3. 显示范围：每屏显示2条火警信息，第一条为首警信息，第二条为最新火警信息；按调显键时，第一条为首警信息，第二条为调显火警信息
4. 线制：与火灾报警控制器采用有极性二总线连接，另需两根DC24V电源供电线，不分极性
5. 使用环境： 温 度：0℃～＋40℃ 相对湿度≤95%，不凝露
6. 静态功耗≤2W 最大功耗≤5W
7. 执行标准：GB 17429-1998
四、ZF-500火灾显示盘结构特征及工作原理：
1. 结构特征

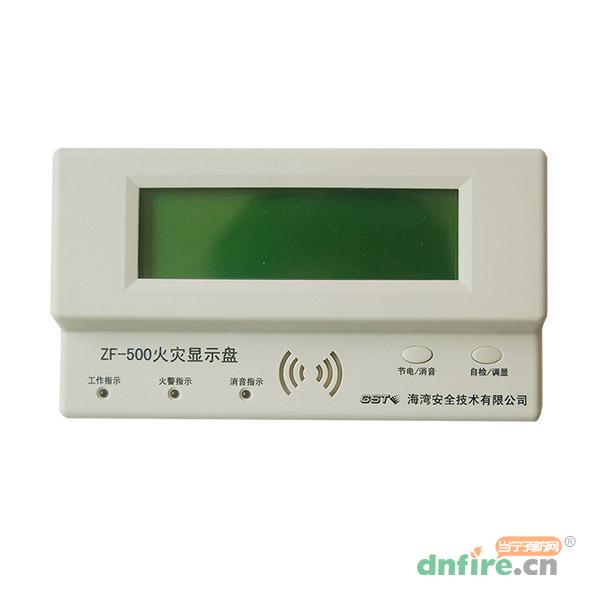

1.1. ZF-500火灾显示盘为壁挂式，整机外观如图1所示。

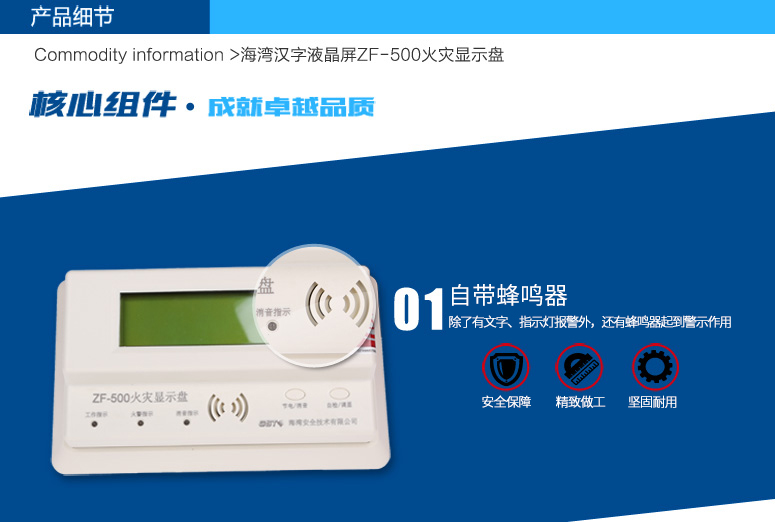

1.2. ZF-500火灾显示盘面板如图2所示。
.jpg)
1.2.1. 按键说明：
a. “节电/消音”键：在监控状态下，此键功能为 “节电”控制；在报警状态下，此键功能为“消音”。
b. “自检/调显”键：在监控状态下，此键功能为“自检”；在报警状态下，此键功能为“调显”。

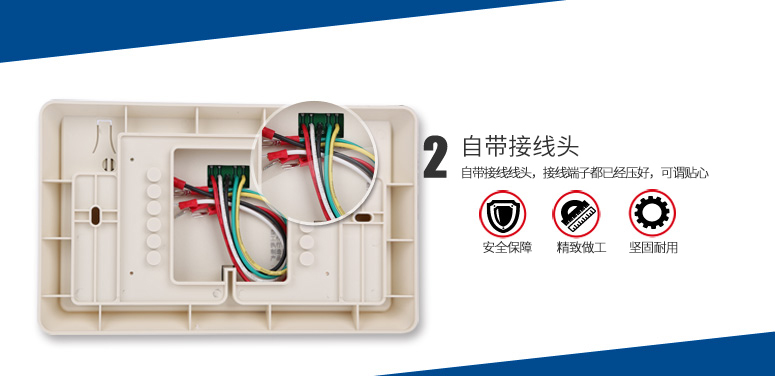

其中：
A、B：与火灾报警控制器连接的通讯总线；
D1、D2：DC24V供电线，不分极性；
将火灾显示盘顶部的机壳盖打开，可对设一次码开关、液晶清晰度调节电位器以及电源开关进行操作。
2. 工作原理
本火灾显示盘采用51系列单片机，通过RS-485驱动芯片与控制器通讯。单片机驱动液晶屏显示相应信息，并驱动相应的声光指示。
1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照
http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您
点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；
当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！
服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！
注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！
权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。
关于我们
当宁消防网提供的商品保证正品，并提供正规的增值税发票，货物从发出之日起，质保一年，请放心购买。
关于发票
发票说明：当宁消防网所售商品均可提供正规发票。
发票抬头：发票抬头不能为空，您可在下单时，在“备注”处填写您本人/他人的名字或公司名称，发票一旦开出即不可更改、退换。如因客户原因导致的发票抬头错误，恕不能提供发票重开服务，敬请谅解。
签收提醒
为了您的权益能够得到有效的保障，请您在签售货物时务必对商品的型号、数量和外观等内容进行核对验收，并建议您尽量不要委托他人代为签收，若由他人代为签收商品且在没有配送人员在场的情况下发生的验货行为，则视为您所订购商品及包装无任何问题。
退换货
在保证产品包装保存完好、配件、合格证、发票齐全的前提下，若您的产品出现质量问题，只需提供当时购买的订单号，从产品发出之日起，一年内享受当宁消防免费的售后维修服务（配件除外、运费各半）。
特别提醒：
由于本店所售产品为工业品，一旦售出，概不退换，请购买前确认好型号，如确为产品本身质量问题，自签收之日起，在保证产品包装完好不影响二次销售的情况下，可申请退换货，谢谢您的支持！
自产品发出之日起1年内，如遇产品质量问题，请您联系客服处理，经技术确认后，为您作维修处理（运费各半）。
【注意事项】
1.由于本店发错产品，返回运费由我们承担。
2.当宁所售均为全新品，为保护消费者利益，以下情况视为影响二次销售：
1）物品上出现划痕、裂缝；
2）物品上包装破损或已通电使用；
3）密封产品原包装打开；
4）其他可能影响二次销售的；
3.以下情况不予以办理维修：
1）过保产品（超过保质期的产品）；
2）人为损坏；
3）非我店售出产品；
4）经鉴定无法维修；
4.请在里面放置一张纸条，上面写清楚故障描述、订单号、原收件人的姓名、电话、收货地址以及寄回物品清单。
APP下载
发布询价单
问匿名用户评论等级：
无法对火灾显示盘注册
答管理员：
首先接线对不对呢，这型号不可以接在回路中的哦
2020-04-01 23:16:59
问匿名用户评论等级：
zf-500z都需要接什么线
答管理员：
2根电源线和2根信号线。
2016-12-26 16:41:22
问匿名用户评论等级：
一个显示器监管多条回路的话可以直接在回路总线上吗
答管理员：
ZF-500是老型号的，ZF-500Z是可以接回路中的。ZF-500Z的相关技术问题可以电话联系我们的技术人员哦，电话400-003-0119.
2016-10-22 16:51:31
问karon评论等级：
是不是直接接在通讯总线上（Z1 Z2）？
答管理员：
您好，新型海湾火灾显示盘可以直接连接在信号总线上，老款ZF-500只能通过专用控制线连接控制器，感谢您对当宁消防网的关注！
2014-11-12 21:53:48
问匿名用户评论等级：
能否说说楼层显示器和声光报警器有何区别？两者能否合二为一使用？
答管理员：
您好，楼层显示器是用来显示现场火警并报警，声光报警器只是用来发出警报，两者不能合为一使用，另：安装的位置也不一样
2014-05-25 18:55:40
问匿名用户评论等级：
你好，请问zf-500火灾显示盘故障了需要开关机，开头机健在那里？
答管理员：
您好，ZF-500显示盘右上方有个小盖，打开小盖里面有个小开关可以将显示盘关掉。购买消防器材就到当宁消防网，感谢您对当宁消防网的关注与支持！
2014-02-17 09:32:46
问dui评论等级：
货已收到，很好
答管理员：
您好！感谢您对当宁消防网的关注！
2013-09-13 13:54:03
问jordan_bai评论等级：
产品性能不错，显示方式比较全面，支持一下！
2013-01-16 18:36:56
问juyiting评论等级：
这个装电池吗？
答管理员：
不是的哦，是用24V直流电哦。
2012-11-27 00:12:39
问juyiting评论等级：
这个用的很广泛啊
答管理员：
恩，用的比较多，主要还是海湾用的多。
2012-11-20 02:17:42
