一、JB-YX-252概述：
特别提醒：JB-YX-252火灾显示盘现已停产，由JB-YX-252A替代，JB-YX-252A与JB-YX-252仅型号命名有一个字母的差别，产品本身与JB-YX-252A没有任何区别，请追求型号完全相同的朋友不要拍此链接，谢谢！

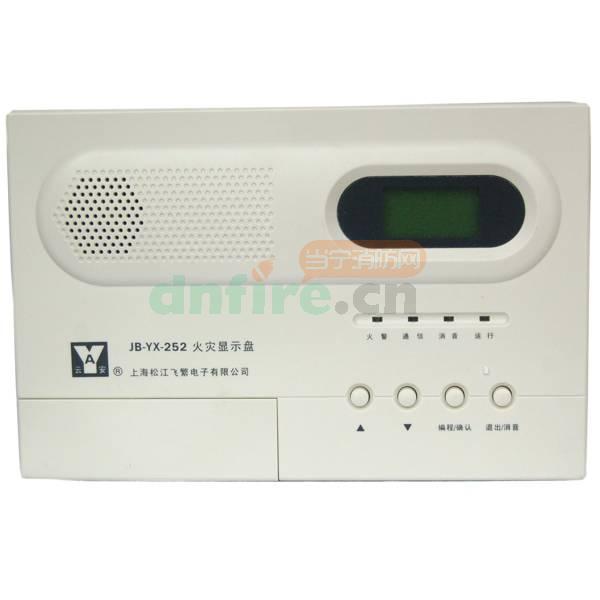

JB-YX-252液晶汉字显示盘是一种可用于楼层或独立防火区内的火灾报警显示装置。当建筑物内发生火灾后，消防控制中心的控制器产生报警，同时把报警信号传输到失火区域的火灾显示盘上，火灾显示盘将产生报警的探测器编号及相关信息显示出来并发出报警声响，以通知失火区域的人员。
二、JB-YX-252特点：
本液晶汉字显示盘通过总线与火灾报警控制器相连只能显示火警信息，不能显示故障、动作等其它信息。
三、JB-YX-252技术特性：
1.工作电压:DC24V
2.工作电流：静态监控电流＜5mA,报警显示状态电流＜15mA
3.显示方法及范围：液晶屏显示，范围≤252点
4.接线要求：连接在本回路的输入总线上，BV线，≥1.0mm2 DC24V电源线二根BV线，≥2.5mm2
5.使用环境：温度-10℃-50℃ 相对湿度≤95％(40℃±2℃)
6.外形尺寸及颜色：280×200×38象牙白色
7.特点：每回路输入总线最多可带8只火灾显示盘仅显示本回路地址点
四、JB-YX-252结构特征与工作原理：
工作原理
本火灾报警显示盘是一种用单片机设计开发的可以安装在楼层或独立防火区内的数字式火灾报警显示装火灾报警显示盘置。它通过总线与火灾报警控制器相连，处理并显示控制器传送过来的数据。当建筑物内发生火灾后，消防控制中心的火灾报警控制器产生报警，同时把报警信号传输到失火区域的火灾报警显示盘上，火灾报警显示盘将产生报警的探测器编号及相关信息显示出来同时发出声光报警信号，以通知失火区域的人员，火灾报警显示盘设有8位报警信息显示窗，可将报警探测器的编码号显示出来，满足大范围的报警显示要求。

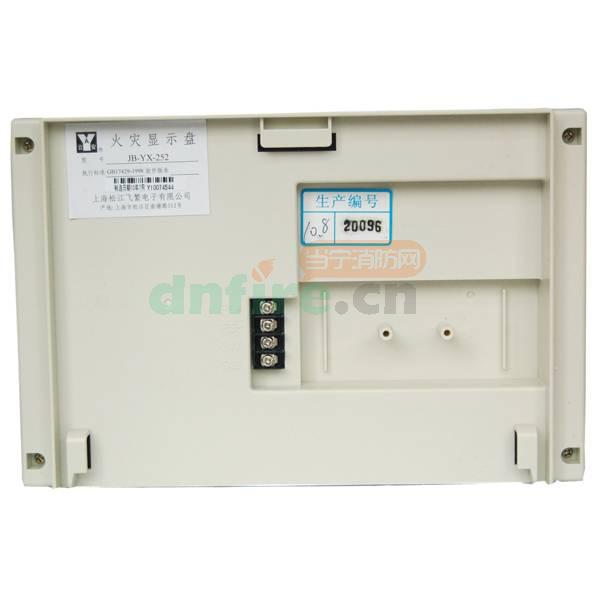

JB-YX-252液晶汉字显示盘接线端子如图1所示：
.jpg)
图1
其中，
S+、S-：与控制器信号二总线连接的端子
+24V、GND：DC24V输出端子
布线方式：信号二总线宜选用截面积≥1.0mm2的RVS双绞线，穿金属管或阻燃管敷设；24V电源线采用阻燃BV线。
