一、DK-5207S三相四线三电源电压信号传感器概述

　　DK-5207S型电压信号传感器是一款三相四线三电源电压传感器，其设计、制作、检验均符合国家标准：GB 28184-2011消防设备电源监控系统。

　　传感器能对3组三相四线制交流电源电压进行实时监测，当被监测的消防电源出现欠压、过压、缺相、错相等情况时，传感器立即将采集到的消防设备电源状态信息回传给消防设备电源状态监控器。

二、DK-5207S三相四线三电源电压信号传感器产品特点

　◎当被监测的消防设备电源发生欠压、过压、缺相、错相等情况时，传感器能在100s内发出故障报警信号；

　◎传感器以无极性二总线方式与三江消防设备电源状态监控器连接，无需另外供电，安装使用简单方便；

　◎内置高档MCU，应用先进的软件算法，具备强大的分析、判断能力，对接入传感器的消防设备电源进行实时监测；

　◎传感器采用电子编码方式，每个传感器占用一个总线地址，现场编码简单、方便；

　◎每个传感器拥有9个通道，可同时监测3组三相四线制消防设备电源，也可通过消防设备电源状态监控器设置其中某组电源通道启用或不启用；

　◎用LED灯指示传感器状态：正常通讯时黄色指示灯闪亮，报故障时黄色指示灯常亮。

三、DK-5207S三相四线三电源电压信号传感器技术参数

工作电压	DC24V（总线供电）
工作电流	监视状态＜0.8mA，报故障状态＜2.5mA
监测电压	额定值AC 220V
故障报警	被监测的消防设备电源电压低于AC187V±5%时，报欠压故障，被监测的消防设备电源电压高于AC242V±5%时，报过压故障； 被监测的消防设备电源三根相线的相序接线错误时，报错相故障； 当A、B、C三相都缺相时，消防设备电源状态监控器会报出此组交流电源中断
执行标准	GB 28184-2011
使用环境	温度：-10℃～50℃，相对湿度≤93%（40℃±2℃无凝露）
编码	电子编码，编码范围：1～324
安装方式	导轨式安装或壁挂式安装
外壳材料	白色ABS

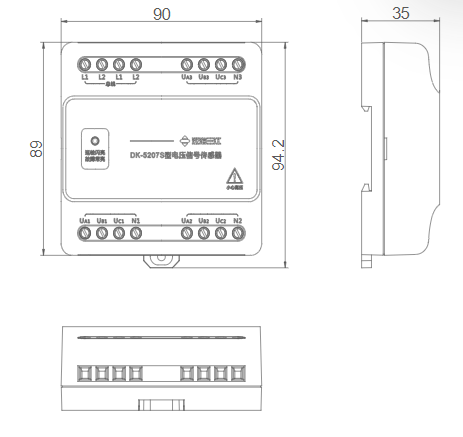

外形尺寸	长90mm×宽89mm（含滑块94.2mm）×高35mm
产品重量	约190g

四、DK-5207S三相四线三电源电压信号传感器安装

　　导轨式安装示意

　　壁挂式安装示意

五、DK-5207S三相四线三电源电压信号传感器接线图

　　总线L1、L2和三相四线制三组电压传感器测量的接线方式：如图5-4所示，将传感器接线端子L1、L2与消防设备电源状态监控器的总线相连接，L1、L2接线时不分极性。一般环境，建议采用双绞线；强干扰环境，建议采用屏蔽双绞线。
