三江消防设备电源监控系统终端安装方法

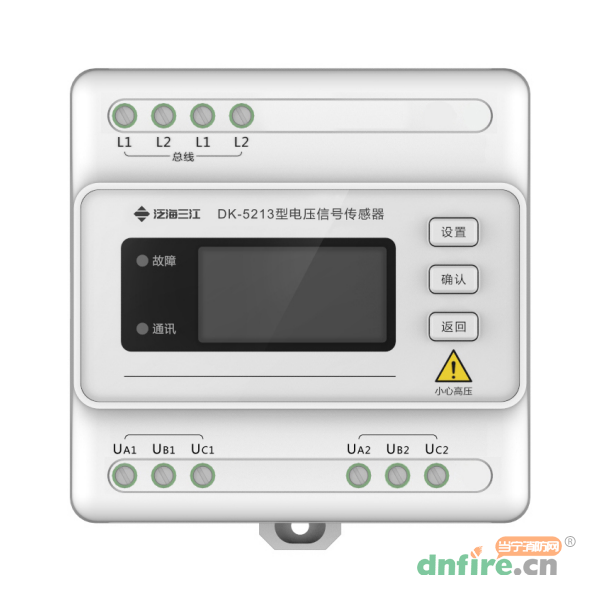

一、DK-5213三相三线双电源电压传感器概述

　　DK-5213型电压信号传感器是一款三相三线双电源电压传感器，其设计、制作、检验均符合国家标准：GB 28184-2011消防设备电源监控系统。

　　传感器能对2组三相三线制交流电源电压进行实时监测，当被监测的消防电源出现欠压、过压、缺相、错相等情况时，传感器立即将采集到的消防设备电源状态信息回传给消防设备电源状态监控器。传感器自带液晶屏和按键，既可通过消防设备电源状态监控器设置参数，又可通过本体设置参数，本体设置完成后自动将设置参数上报到消防设备电源状态监控器设备进行参数同步。可以在消防设备电源状态监控器设备上查询和设置传感器的相关通道参数。

二、DK-5213三相三线双电源电压传感器产品特点

　◎当被监测的消防设备电源发生欠压、过压、错相、中断等情况时，传感器能在100s内发出故障报警信号；

　◎当被监测的消防设备电源电压低于AC324V±5%时，报欠压故障；高于AC 419V±5%时，报过压故障；电源电压线某一相未连接时，报缺相故障；三根相线的相序接线错误时，报错相故障；

　◎传感器以无极性二总线与三江消防设备电源状态监控器连接，无需另外供电，安装使用简单方便；

　◎内置高档MCU，应用先进的软件算法，具备强大的分析、判断能力，对接入传感器的消防设备电源进行实时监测；

　◎传感器采用电子编码方式，每个传感器占用一个总线地址，现场编码简单、方便；

　◎每个传感器拥有6个通道，可同时监测2组三相三线制消防设备电源，也可通过消防设备电源状态监控器设置其中某组电源通道启用或不启用；

　◎通过LED灯指示传感器状态：报故障时黄色指示灯常亮；

　◎LCD液晶显示屏显示对应通道的电压值。

三、DK-5213三相三线双电源电压传感器技术参数

工作电压	DC24V（总线供电）
工作电流	监视状态＜1.0mA，报故障状态＜2.5mA
监测电压	额定值AC 380V
指示状态	被监测的消防设备电源电压低于AC 324V±5%时，报欠压故障，被监测的消防设备电源电压高 AC419V±5%时，报过压故障； 被监测的消防设备电源三根相线的相序接线错误时，报错相故障； 当 A、B、C 三相都缺相时，消防设备电源状态监控器会报出此组交流电源中断
执行标准	GB 28184-2011
使用环境	温度：-10℃～50℃，相对湿度≤93%（40℃±2℃无凝露）
编码	电子编码，编码范围：1～324
安装方式	导轨式安装或壁挂式安装或面板式安装
外壳材料	白色ABS

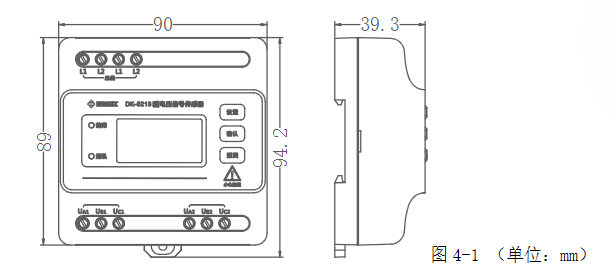

外形尺寸	长90mm×宽89mm（含滑块94.2mm）×高39.3mm
产品重量	约156g

四、DK-5213三相三线双电源电压传感器安装

　　标准35mm DIN导轨安装

　　壁挂式安装及面板式安装

五、DK-5213三相三线双电源电压传感器接线图

　　总线L1、L2的接线方式：如图所示，将传感器接线端子L1、L2分别与消防设备电源状态监控器的总线L+、L-相连接，L1、L2接线时不分极性。一般环境，建议采用双绞线；强干扰环境，建议采用屏蔽双绞线。
