一、GST-LD-8316/W手自动转换装置概述
GST-LD-8316/W手自动转换装置（以下简称转换装置），用于控制气体灭火系统在手动状态和自动状态之间的转换，同时还有紧急启动和停动功能。通常安装在保护区门口便于操作的位置，当有人员进入被保护区域时，可通过转换装置将系统置于手动模式，以禁止系统的联动启动；当无人员在被保护区域时，可通过转换装置将系统置于自动模式，以便火灾报警系统能自动联动气体灭火。
当被保护的区域内发生火灾时，按下“紧急启动”按键，即可向气体灭火控制器发出气体喷洒请求信号，气体灭火控制器按预设逻辑开始启动声光报警、关闭空调风阀等，经延时后，启动气体喷洒电磁阀。在延时期间，若现场人员确认无火灾发生或现场有人没有撤离，可立即按下“紧急停止”按键，中止延时。
GST-LD-8316/W手自动转换装置适用于地下车库、消防泵/阀间、城市综合管廊、山区隧道、城市地下隧道、环境恶劣的生产车间、山区的无人值守建筑物、洗浴中心、锅炉房等一些特殊场所。
二、GST-LD-8316/W手自动转换装置功能特点
整体防水结构为新产品，更注重防水措施后的报警功能，非普通产品刷胶处理；
用于控制气体灭火系统在手动状态和自动状态之间的转换，同时还有紧急启动和停动功能；
无需防雨盒，达到IP65防护等级；
转换装置为编码方式，占一个编码点；
转换装置同时具有系统手自动转换功能和紧急启、停功能。
三、GST-LD-8316/W手自动转换装置技术特征
| 型号 |
GST-LD-8316/W |
| 品牌 |
海湾 |
| 工作电压 |
总线 24V，允许范围：16V~28V |
| 工作电流 |
监视电流≤1mA 报警电流≤4mA |
| 启动方式 |
人工按下“紧急启动”按键 |
| 启动零件类型 |
重复使用型 |
| 复位方式 |
用专用钥匙复位 |
| 指示灯 |
工作：绿色，工作时闪亮
延时：红色，系统处于延时启动阶段时点亮
启动：红色，控制器启动存放灭火气体的钢瓶的电磁阀时点亮
喷洒：红色，灭火气体开始喷洒时点亮
自动：黄色，系统处于自动模式时点亮
手动：绿色，系统处于手动模式时点亮
|
| 线 制 |
与气体灭火控制器采用无极性两线制连接 |
| 使用环境 |
温 度：-10℃～+55℃
相对湿度≤95%，不凝露
|
| 壳体材料和颜色 |
ABS，≤红色 |
| 重量 |
0.4kg |
| 防护等级 |
IP65 |
| 安装孔距 |
139mm |
| 外形尺寸 |
157mm×133mm×70mm |

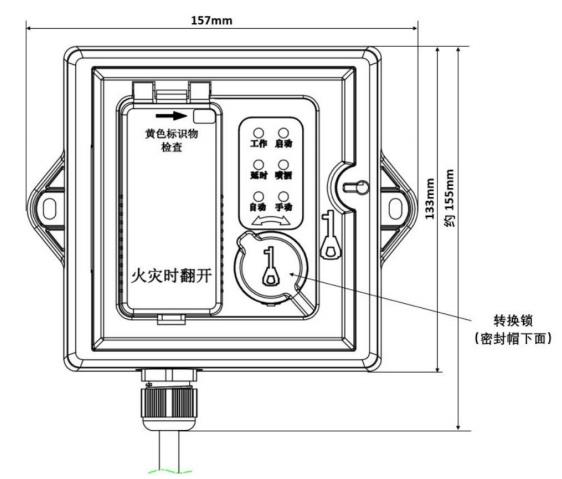

四、GST-LD-8316/W手自动转换装置外形示意图
五、GST-LD-8316/W手自动转换装置安装与接线
警告：安装设备之前，请切断回路的电源并确认全部底壳已安装牢靠。
此转换装置安装时无需拆解。“防水接头”与电缆之间已经预紧，是确保防水等级的重要零件。
若拆卸后安装不良，会破坏防水性能，影响产品使用。

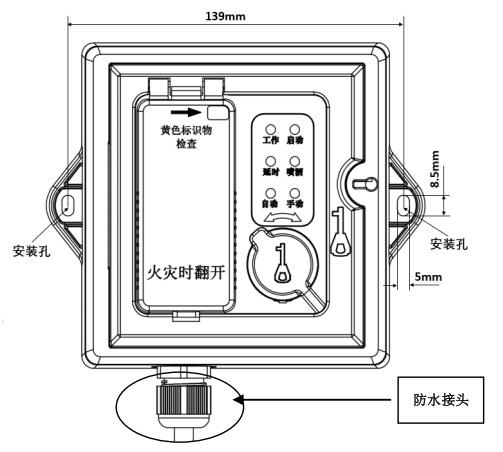

1.转换装置采用壁挂式安装，通过2个8的塑料胀钉将装置整体安装固定在墙体上。安装孔位置和安装孔距如下图所示。
2.接线
布线要求：总线需采用截面积不小于1.0mm2的双绞线。

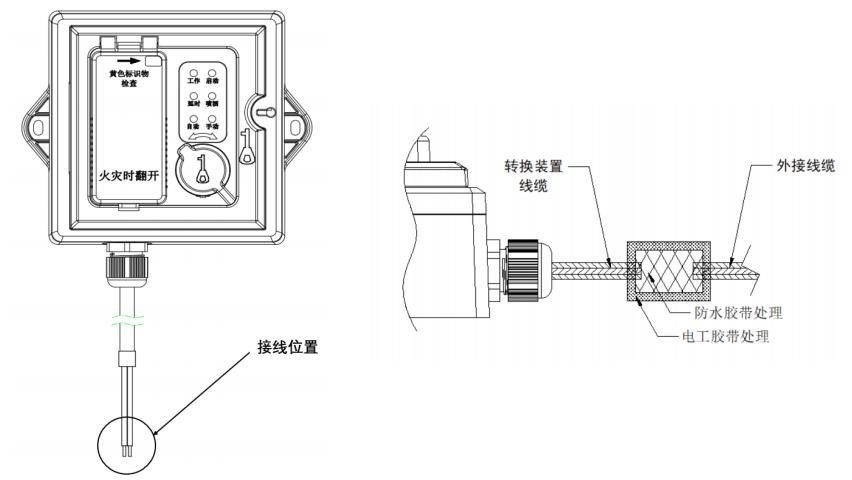

注意：如下图所示，线缆接头需要进行防水、绝缘处理（请使用防水胶带进行防水处理，防水胶带外还需缠绕电工胶带防止防水胶带被破坏；防水胶带规格：2mm×30mm×1.5m，每卷约可用于20支产品）。
