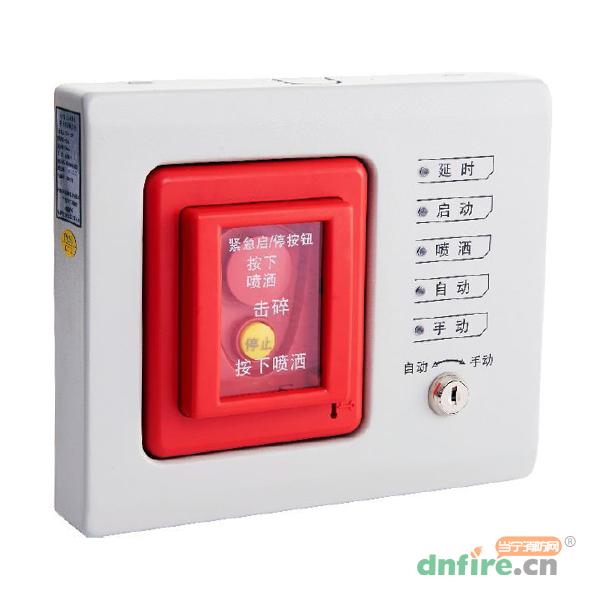

一、凯德编码型 GS8204手自动转换开关产品概述

　　GS8204编码型手自动转换开关，用于控制气体灭火系统在手动状态和自动状态之间的转换，同时还有紧急启动和停动功能。通常安装在保护区门口便于操作的位置，当有人员进入被保护区域时，可通过转换开关将系统置于手动模式，系统将不进行联动；当无人员在被保护区域时，可通过转换开关将系统置于自动模式，以便火灾报警系统能自动联动气体灭火。

　　当被保护的区域内发生火灾时，按下“按下喷洒”按键，即可向气体灭火控制器发出气体喷洒请求信号，气体灭火控制器按预设逻辑开始启动声光报警、关闭空调风阀等，经延时后，启动气体喷洒电磁阀。在延时期间，若现场人员确认无火灾发生或现场有人没有撤离，可立即按下“停止”按键，中止延时。

　　转换开关为编码方式，占一个编码点；转换开关同时具有系统模式转换功能和紧急启、停功能。

　　编码型手自动转换开关也是气体释放控制中的重要设备，如果开关处于手动状态，则无论探测器如何报警系统都不会喷放；如果开关处于自动状态，则喷放就会按照设定的逻辑自动执行。一般当人员进入被保护区域时，将开关置于手动状态，以确保进入人员的生命安全。GS8204也是一款编码设备，接入控制器总线，占一个设备地址。

二、 GS8204手自动转换开关主要技术指标

型号	GS8204
工作电压	总线24V，允许范围：DC16V～DC28V
工作电流	监视电流≤3mA 报警电流≤6mA
编码方式	电子编码方式，编码范围可在1～252之间任意设定
启动方式	人工按下“按下喷洒”按键
启动零件类型	重复使用型
复位方式	用专用钥匙复位
指示灯	延时：红色，系统处于延时启动阶段时点亮 启动：红色，控制器启动存放灭火气体的钢瓶的电磁阀时点亮 喷洒：红色，灭火气体开始喷洒时点亮 自动：黄色，系统处于自动模式时点亮 手动：绿色，系统处于手动模式时点亮
线制	与气体灭火控制器采用无极性两线制连接
使用环境	温度：-10℃～+55℃ 相对湿度：≤95%，不凝露
重量	1.65kg

三、 GS8204手自动转换开关主结构特征、安装与布线

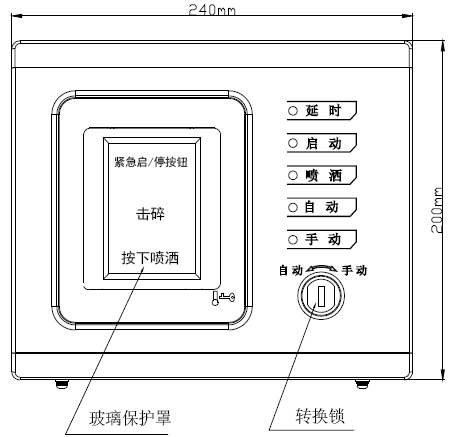

　　GS8204手自动转换开关的外形示意图如下：

　　转换开关分上壳和底壳两部分，通过螺钉锁紧。转换开关采用壁挂式安装，安装孔位置和安装孔距如下图所示。

　　为方便现场安装，转换开关提供两种进线方式，可根据现场具体应用选用合适的进线方式。

　　方式一：总线从进线孔一进入转换开关内部，接到端子Z1、Z2上。

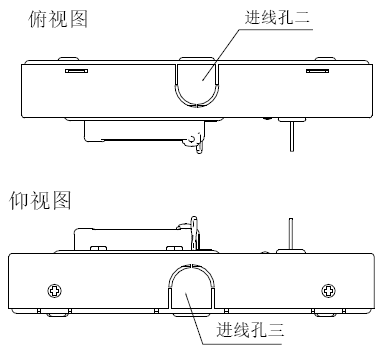

　　方式二：总线通过进线管从进线孔二或进线孔三进入到转换开关内部（需将挡片除去），连接到Z1、Z2上，如下图所示。

　　端子示意图如下：

　　其中：

　　Z1、Z2：无极性信号总线输入。

　　布线要求：总线需采用截面积不小于1.0mm²的双绞线。
