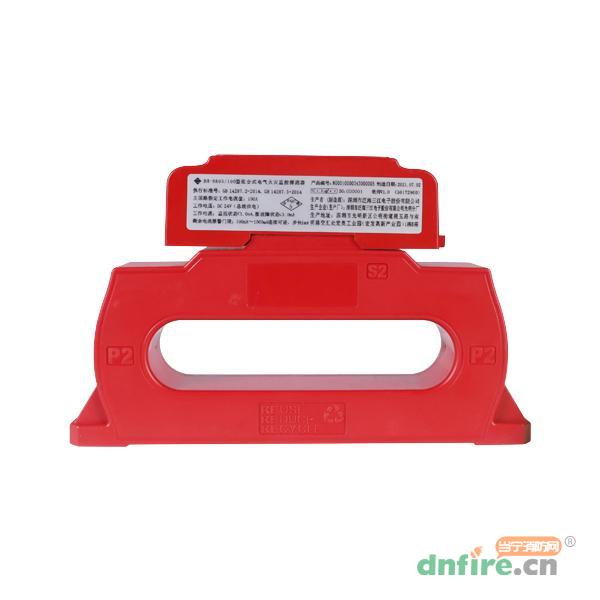

一、DH-9805型组合式电气火灾监控探测器概述
DH-9805型组合式电气火灾监控探测器（以下简称探测器）采用无极性二线制总线与电气火灾监控设备连接，具有1路剩余电流传感器输入通道和2路温度传感器输入通道，实时监控供电线路的剩余电流、线缆和箱体的温度变化，并将实时监测值通过二总线上传到电气火灾监控设备。
探测器自带液晶屏和按键，既可通过电气火灾监控设备设置/查询参数，又可通过本体设置/查询参数。本体设置完成后自动将设置参数上报到电气火灾监控设备进行参数同步。
探测器可检测传感器短路、断路故障。若检测到供电线路温度或剩余电流达到报警阈值时，探测器向电气火灾监控设备发出报警信号。
探测器符合国家标准：GB 14287.2-2014《电气火灾监控系统》第2部分：剩余电流式电气火灾监控探测器、GB 14287.3-2014《电气火灾监控系统》第3部分：测温式电气火灾监控探测器。
二、DH-9805型组合式电气火灾监控探测器特点
同时监测1路剩余电流2路温度；
无极性二线制总线通信，无需另外供电；
高性能MCU，性能稳定；
带显示屏和按键，可本地显示设备信息、查询和设置设备参数，使用方便。
三、DH-9805型组合式电气火灾监控探测器参数
| 工作电压 |
DC24V |
| 工作电流 |
监视状态＜1.0mA，报警状态＜3.0mA |
| 温度阈值 |
温度报警设定值：45°C～140°C，步长 1°C |
| 指示状态 |
状态指示：报警红灯常亮，故障黄灯常亮，通讯绿灯闪亮 |
| 使用环境 |
温度：-10°C～40°C，相对湿度≤93％（40°C±2°C无凝露） |
| 编码 |
手动编码，电子编码，编码范围：1～324 |
| 安装方式 |
壁挂式安装 |
| 外壳材料 |
红色ABS |
四、DH-9805型组合式电气火灾监控探测器的产品型号
| 产品型号 |
过线电流 |
过线孔径 |
互感器外形尺寸（长*宽） |
报警设定值 |
| DH-9805/100 |
100A |
112*25mm |
172×32mm |
100~1000mA |
| DH-9805/315 |
315A |
142*35mm |
206×32mm |
200~1000mA |
| DH-9805/630 |
630A |
232*45mm |
306×32mm |
300~1000mA |
| DH-9805/1000 |
1000A |
300*60mm |
395×45mm |
300~1000mA |
| DH-9805/2000 |
2000A |
500*160mm |
612×124mm |
750~1000mA |

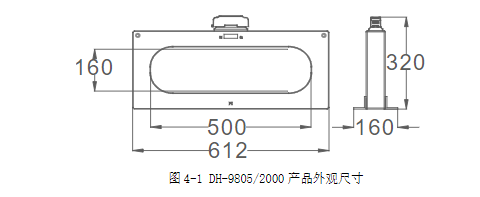

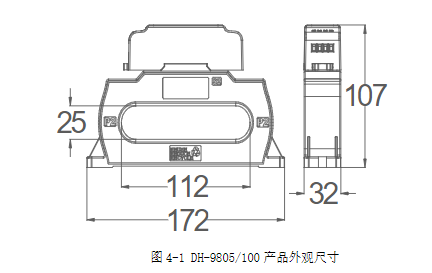

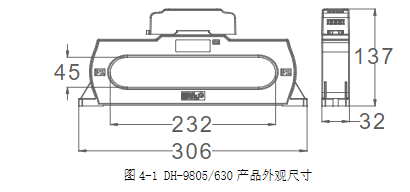

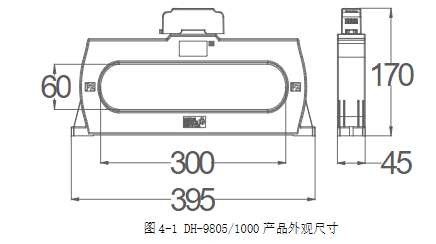

五、DH-9805型组合式电气火灾监控探测器外形尺寸图
