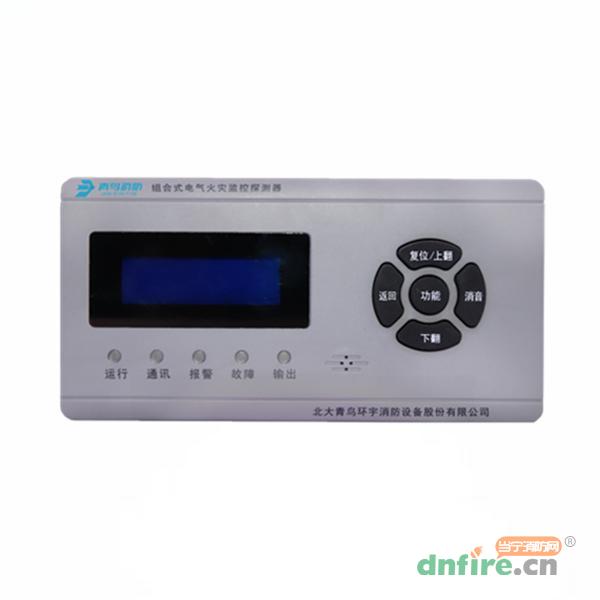

一、JBF6189系列组合式电气火灾监控探测器产品功能特点

　　JBF6189系列剩余电流互感器用于同JBF6189组合式电气火灾监控探测器配接使用包括两类。一类是圆形互感器（贯穿孔为正圆形），应用于线缆类剩余电流探测，具体型号包含：JBF6189-100型、JBF6189-315型、JBF6189-630型；另一类是长条形互感器（贯穿孔为长条型），应用于铜排类剩余电流探测，具体型号包含：JBF6189-315C型、JBF6189-630C型、JBF6189-1000C型

　　探测器和监控设备采用无极性两总线连接方式,最大通讯距离1500米，通讯稳定可靠，布线简便

　　探测器可连接8路传感器，可根据现场需要选择为剩余电流互感器、温度传感器和电流互感器

　　探测器本身自带液晶显示器、声光报警功能和操作按键，可查看和设置探测器各通道连接传感器的类型、报警设定值和探测器总线地址，可以检测所有配接的剩余电流互感器、温度传感器、电流互感器的在线状态和实时测量值。同时探测器具有自检功能

　　探测器占用1个回路总线地址

　　探测器具备报警继电器和故障继电器，可扩展连接外围设备，在报警和故障时将信号输出

　　探测器支持嵌入式安装和导轨安装两种安装方式

二、JBF6189系列组合式电气火灾监控探测器产品技术参数

内容	技术参数
检测对象	剩余电流、温度、电流
报警设定值	剩余电流：200mA～1000mA可设，步距1mA 温度：55℃～140℃可设，步距1℃ 电流：5A~1000A，步距1A
线制	两总线，无极性
传输距离	≤1500m
传感器连接线长度	≤3m
供电方式	AC 220V 50Hz / DC 24V
工作电流	＜10mA
功耗	＜2W
安装方式	嵌入式安装、35mm导轨安装
工作环境	温度：-10℃～40℃   湿度：10%～93％（非凝露）

 三、JBF6189系列组合式电气火灾监控探测器设备型号规格表

探测器型号	报警设定值范围（mA）	额定电流（A）	尺寸（mm）	适用检测类型
JBF6189-100	200~1000	100	长：92 宽：30 高：113	线缆
JBF6189-315	200~1000	315	长：131 宽：30 高：152	线缆
JBF6189-630	200~1000	630	长：160 宽：30 高：113	线缆
JBF6189-315C	200~1000	315	长：208 宽：38 高：105	铜排
JBF6189-630C	200~1000	630	长：332 宽：38 高：141	铜排
JBF6189-1000C	200~1000	1000	长：440 宽：50 高：184	铜排

 四、JBF6189系列组合式电气火灾监控探测器产品接线说明

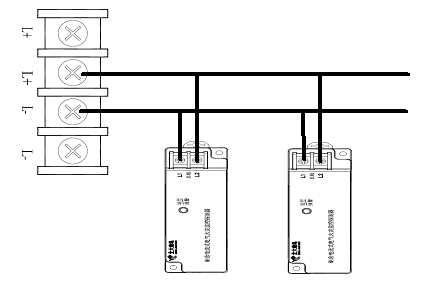

　　探测器与电气火灾监控设备互连，连接方式如下图所示，将监控设备的总线接口L+、L-任意连接在JBF6119型电气火灾监控探测器的总线信号接口L1、L2上

五、JBF6189系列组合式电气火灾监控探测器产品安装注意事项

　　回路总线应选用ZR-RVS-2×1.5mm²，两总线安装布线时，注意与强电线路分开布线

　　回路总线采用屏蔽双绞线时，屏蔽双绞线的屏蔽层应良好接地，否则屏蔽层不起作用

　　温度传感器与线缆必须处于良好的绝缘状态
