一、JBF62E系列组合式电气火灾监控探测器概述
JBF62E系列组合式电气火灾监控探测器包括一路剩余电流互感器和一路可外接的温度传感器。当被保护线路中剩余电流达到报警设定值时，探测器会在30秒内发出报警信号，温度达到报警设定值时，探测器会在40秒内发出报警信号。可以有效的保障安全用电和防止电气火灾的发生。
二、JBF62E系列组合式电气火灾监控探测器功能特点
◎探测器和监控设备采用无极性两总线制连接方式，通讯稳定可靠，布线简便；
◎探测器设有一个指示灯，能清楚地指示探测器的状态。绿色闪烁时表示为正常工作状态，红色常亮为报警状态，黄色常亮为故障状态；
◎探测器能将实时的剩余电流值、温度值、报警信号和故障信号传送到配接的电气火灾监控设备；
◎剩余电流报警设定值在200mA~1000mA的范围内，步距1mA，默认报警设定值为500mA；外接的温度传感器报警温度值设定在55℃～140℃的范围内，步距1℃，默认值为85℃；剩余电流和温度的报警值与设定值之差的绝对值小于设定值的5%；
◎外接的温度传感器通道的使能开关和剩余电流互感器使能开关可以在电气火灾监控设备或编码器上开启或关闭；
◎探测器的地址可以通过编码器或电气火灾监控设备进行设置；
◎每一个探测器具有唯一的产品序列码（PSN码），用于识别身份，便于产品跟踪管理。
三、JBF62E系列组合式电气火灾监控探测器技术参数
| 工作电压 |
DC13~28V，调制型，控制器提供 |
| 监视电流 |
≤0.5mA（DC24V） |
| 报警电流 |
≤0.72mA（DC24V） |
| 确认灯 |
正常状态绿色闪亮，报警状态红色常亮，故障状态黄色常亮 |
| 线制 |
二线制（无极性） |
| 编址范围 |
1~252 |
| 编址方式 |
编码器编址、控制器编址 |
| 最远传输距离 |
1500m（RVS 2×1.0mm2） |
| 兼容性 |
配接JBF62S30电气火灾监控设备 |
| 传感器数量 |
1个剩余电流通道，配备1只剩余电流互感器；
1个测温通道，可外TPS2-430G104F-1000型温度传感器（传感器选配，,数量1只，长度1m）
|
| 工作温度 |
-10℃～+55℃ |
| 贮存温度 |
-20℃～+65℃ |
| 相对湿度 |
≤95%(无凝露) |
| 信号处理单元颜色 |
黑色（PANTONE BLACK C） |
| 剩余电流互感器颜色 |
红色（Pantone Q510-5-3) |
| 外壳材质 |
ABS，阻燃V0级 |
| 产品重量 |
JBF62E-100：210±30g、JBF62E-250：300±30g、JBF62E-400：410±50g、JBF62E-630：550±60g、
JBF62E-100C：420±50g、JBF62E-250C：560±60g、JBF62E-400C：1050±100g、
JBF62E-630C：1550±200g、JBF62E-1000C：3350±200g
|
| 执行标准 |
GB 14287.2-2014、GB 14287.3-2014 |

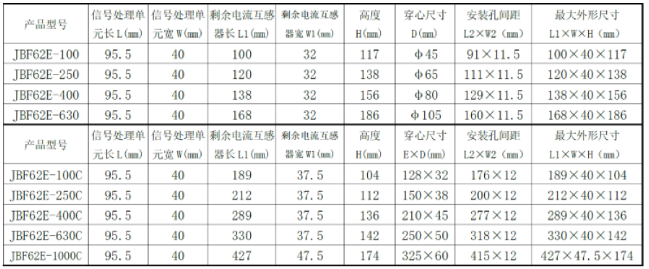

四、JBF62E系列组合式电气火灾监控探测器选型

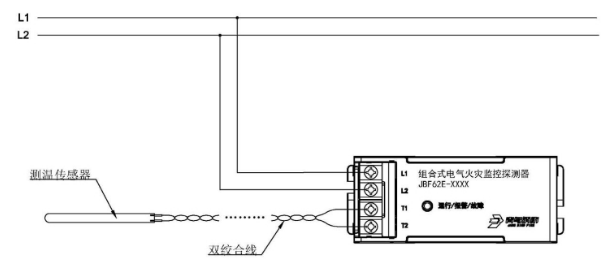

五、JBF62E系列组合式电气火灾监控探测器接线图
六、JBF62E系列组合式电气火灾监控探测器使用注意事项
L1、L2：为二总线接线端子，连接在回路总线L1、L2上；
T1、T2：为连接温度传感器的接线端子，连接温度传感器接线端的插针；（该通道可关闭）
回路总线应选用多股铜芯双绞线（不小于RVS 2×1.0mm²）。回路总线安装走线时，注意强弱电线分开走线，不允许交叉和搭线。配线应整齐，导线应绑扎成束，穿线可用阻燃PVC管、金属管及金属线槽。在穿管、线槽后，应将管口、槽口封堵。
