一、PMAC503M8电气火灾监控探测器的功能

　　1.电气火灾实时监测报警：支持同时监测1路剩余电流、3路温度，实时在线监测剩余电流及温度变化情况，分析变化趋势，达到设定条件后，输出声光报警，报警值自动锁定，冻结报现场，并将信息上传至监控主机，提醒用户及时处理。报警输出可选择报警或跳闸。支持本地消音、复位、自检及远程复位功能。

　　2.故障报警：自动检测与温度探头及互感器的连线，确认异常后发出故障报警，并将故障信息上传至监控主机，提醒用户检修。

　　3.多回路监测：可以同时对8回路剩余电流及8回路温度进行监控。

　　4.本地操作：本地可设置通信参数及报警参数，查看各项实时值及报警记录。

　　5.DI/DO功能：可实时监测外部有源开关量输入，并具备控制输出功能，根据现场报警情况，控制输出报警或跳闸信号。

　　6.人机交互：中文液晶显示，面板安装。

二、PMAC503M8电气火灾监控探测器的技术参数

产品标准
执行标准	GB14287.2-2014、GB14287.3-2014
工作电源
额定电压	85~265Vac/100~300Vdc
功耗	<2VA
测量范围
剩余电流测量范围	50～8000mA
剩余电流报警设定值	200～1000mA，步长1mA
温度测量范围	45℃~150℃
温度报警设定值	45℃~140℃，步长1℃
精度指标
剩余电流	±0.5%
DI/DO
开关量输入	220Vac±25% /220Vdc±25%
继电器输出	220Vac/5A或30Vdc/5A
通信端口
RS485	Modbus-RTU协议
工作环境
贮存温差	-40℃～+70℃
正常工作温度	-10℃～+40℃
极限工作温度	-25℃～+55℃
相对湿度	5%～95%，无凝露
海拔高度	≤4500米

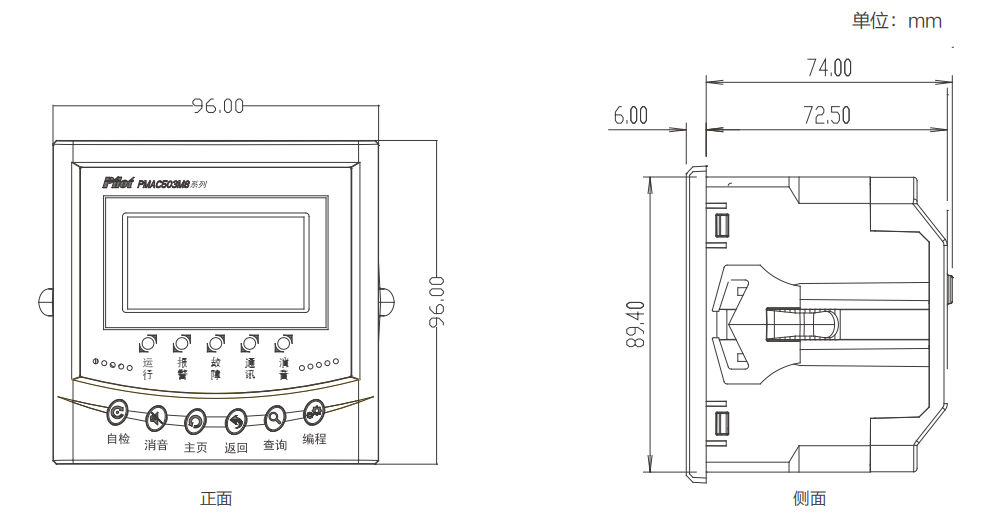

三、PMAC503M8电气火灾监控探测器的产品尺寸图

　　外形尺寸：96.00(W)*96.00(H)*80.00(D)mm

　　开孔尺寸：90.00(水平)*90.00（垂直）mm

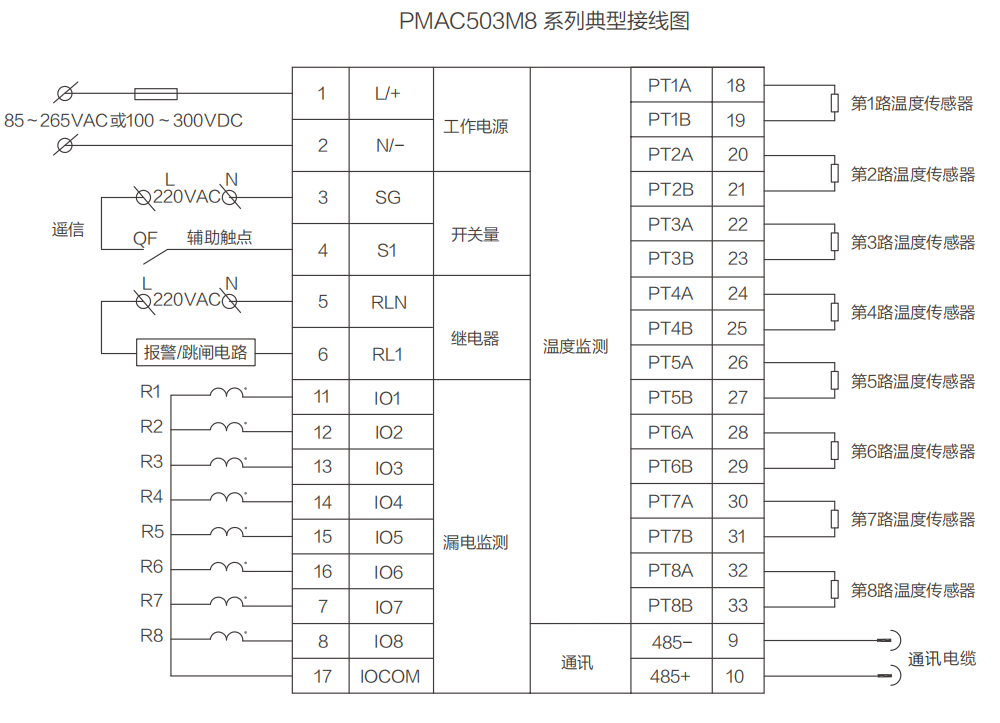

四、PMAC503M8电气火灾监控探测器的典型接线图

1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；

当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！

服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！

注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！

权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。

商品属性
[型号]	PMAC503M8
[名称]	电气火灾监控探测器
[工作电压]	85~265Vac/100~300Vdc
[环境温度]	-40℃～+70℃
[环境湿度]	5%～95%，无凝露 海拔高度 ≤4500米 -25℃～+55℃ 产品尺寸图 参数性能 产品功能 实时在线监测剩余电流及温度变化情况，分析变化趋势， 达到设定条件后，报警值自动锁定，冻结报警现场，输出 声光报警，并将信息上传至监控主机，提醒用户及时处理。 报警输出可选择报警或跳闸。支持本地消音及自检，支持 远程复位功能。 电气火灾实时监测报警 自动检测与温度探头及互感器的连线，确认异常后发出故 障报警，并将故障信息上传至监控主机，提醒用户检修。 故障报警 可以同时对8回路剩余电流及8回路温度进行监控。 多回路监测 本地可设置通信参数及报警参数，查看各项实时值及报 警记录。 中文液晶显示，面板式安装。 本地操作 可实时监测外部有源开关量输入，并具备控制输出功能， 根据现场报警情况，控制输出报警或跳闸信号。 DI/DO功能 人机交互 PMAC503M8 电气火灾监控探测器 消防电气系统解决方案 智慧用电 绿色用能 www.pmac.com.cn 10 09 注：须选配温度传感器及剩余电流互感器 85～265VAC或100～300VDC QF辅助触点 遥信 通讯电缆 220VAC L N 220VAC L N 报警/跳闸电路 R 三相 电流测量 三相 电压测量 温度监测 11 12 13 14 15 16 17 18 19 20 21 22 23 24 9 10 12345678 25 26 I32 I31 I22 I21 I12 I11 VN V3 V2 V1 PT1A PT1B PT2A PT2B 485+ 485- L/+ N/- SGS1 RLN RL1 IOIO+ PT3A PT3B TA1 TA2 TA3 VN V3 V2 V1 第一路温度传感器
[尺寸]	96.00(W)*96.00(H)*80.00(D)mm
[执行标准]	GB14287.2-2014、GB14287.3-2014
