一、PMAC503C电气火灾监控探测器的功能

　　1.电气火灾实时监测报警：支持同时监测1路剩余电流、3路温度，实时在线监测剩余电流及温度变化情况，分析变化趋势，达到设定条件后，输出声光报警，报警值自动锁定，冻结报现场，并将信息上传至监控主机，提醒用户及时处理。报警输出可选择报警或跳闸。支持本地消音、复位、自检及远程复位功能。

　　2.故障报警：自动检测与温度探头及互感器的连线，确认异常后发出故障报警，并将故障信息上传至监控主机，提醒用户检修。

　　3.多回路监测：可以同时对5路温度进行监控。箱体、线缆及线缆接头处，监测到温度异常时，及时报警。

　　4.本地操作：本地可设置通信参数及报警参数，查看各项实时值及报警记录。

　　5.DI/DO功能：可实时监测外部有源开关量输入，并具备控制输出功能，根据现场报警情况，控制输出报警或跳闸信号。

　　6.人机交互：中文液晶显示，面板安装。

二、PMAC503C电气火灾监控探测器的技术参数

产品标准
执行标准	GB14287.2-2014、GB14287.3-2014
工作电源
额定电压	85~265Vac/100~300Vdc
功耗	<2VA
测量范围
剩余电流测量范围	50～8000mA
剩余电流报警设定值	200～1000mA，步长1mA
温度测量范围	45℃~150℃
温度报警设定值	45℃~140℃，步长1℃
精度指标
剩余电流	±0.5%
DI/DO
开关量输入	220Vac±25% /220Vdc±25%
继电器输出	220Vac/5A或30Vdc/5A
通信端口
RS485	Modbus-RTU协议
工作环境
贮存温差	-40℃～+70℃
正常工作温度	-10℃～+40℃
极限工作温度	-25℃～+55℃
相对湿度	5%～95%，无凝露
海拔高度	≤4500米

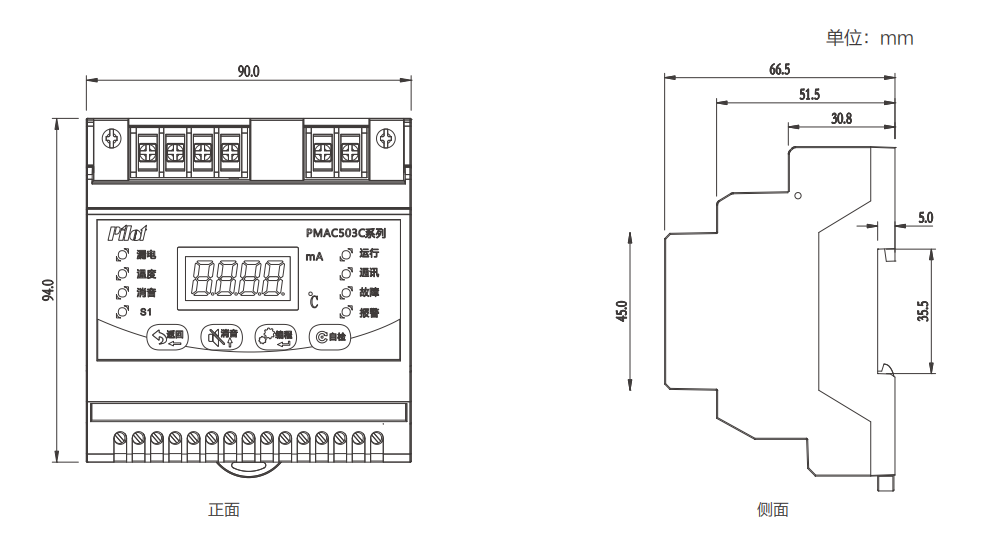

三、PMAC503C电气火灾监控探测器的产品尺寸图

　　外形尺寸：90.00(W)*94.00(H)*66.50(D)mm

　　前面板尺寸：90.00(水平)*45.00（垂直）mm

　　导轨：DIN35mm

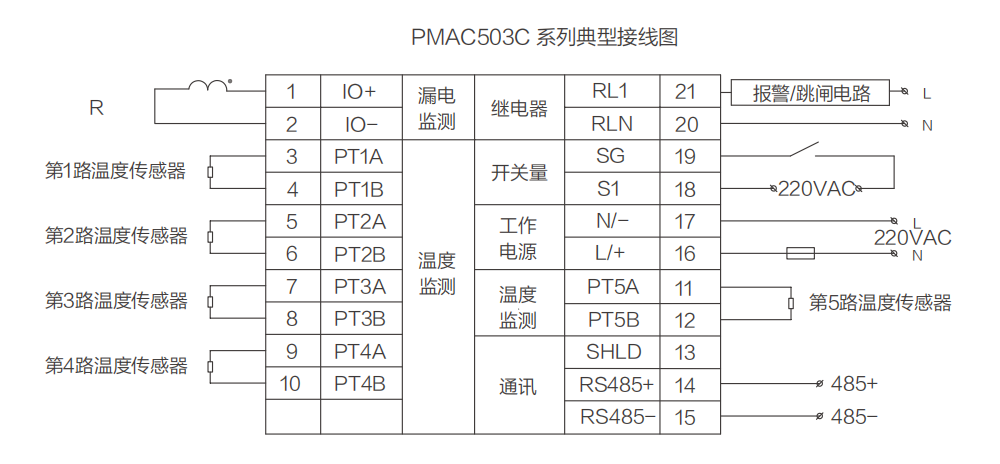

四、PMAC503C电气火灾监控探测器的典型接线图
