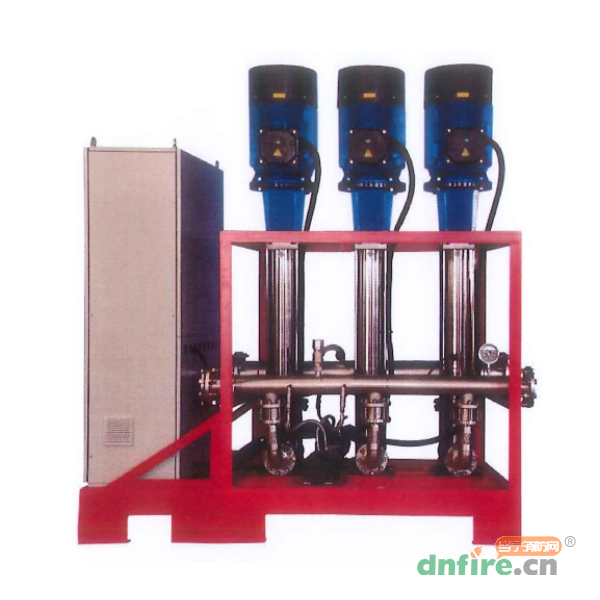

一、XSWBZ800/2.5-PAVLN中压细水雾灭火系统概述

　　中压细水雾灭火系统（开式2.5MPa）利用清水作为灭火介质，采用特殊的喷头在特定的压力下将水流分解成雾滴进行灭火，具有经济、适用范围广等特点，已成为替代气体灭火和其他灭火设备的重要技术之一，具有广泛的应用前景。

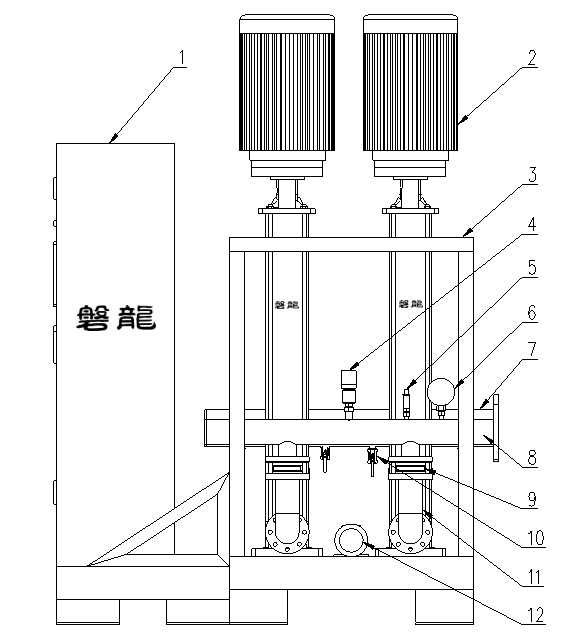

二、XSWBZ800/2.5-PAVLN中压细水雾灭火系统组成示例

　　由离心泵、安全阀、压力表、进水管路、中压出水管路、稳压泵、控制柜等组成，用于离心泵供水、管道稳压以及灭火装置的控制等。如图所示。

　　1.控制柜

　　2.多级立式离心泵（不同规格型号泵数量不一样）

　　3.泵组支架

　　4.安全阀

　　5.压力传感器

　　6.压力表

　　7.进水管路

　　8.中压出水管路

　　9.止回阀

　　10.球阀

　　11.金属软管

　　12.稳压泵

三、XSWBZ800/2.5-PAVLN中压细水雾灭火系统适用范围

　　本装置主要适用于以下场所的火灾：

　　1）档案馆、图书馆书库、档案资料库、博物馆、文物库和古建筑等场所的可燃固体表面火灾；

　　2）液压站、油浸电力变压器室、润滑油站和仓库、透平油仓库、涡轮机房、柴油发电机房、燃油锅炉房、喷漆烤漆生产线、燃油锅炉房、燃油直燃机房、白酒酒精仓库、油开关柜室等场所的可燃液体火灾；

　　3）变配电室、发电机房、计算机房、数据中心机房、通讯机房、中央控制室、大型电缆室、电缆隧（廊）道、电缆夹层、电缆竖井等场所的电气设备火灾；

　　4）引擎测试间、烟草库房、地铁站厅、隧道、机场候机楼、医院停车场、地下空间及大空间库房等场所；

　　5）某些化工设施的降温以及环保上的控温降尘等。

　　本装置不适用于扑救下列火灾：

　　1）可燃固体的深位火灾；

　　2）能与水发生剧烈反应或产生大量有害物质的活泼金属及其化合物的火灾；

　　3）可燃气体火灾。

四、XSWBZ800/2.5-PAVLN中压细水雾灭火系统技术参数

型号	XSWBZ800/2.5-PAVLN
名称	细水雾灭火装置
品牌	磐龙
泵组数量	二用一备
额定流量	800 L/min
单台泵组额定流量	400 L/min
额定工作压力	2.5 MPa
单台泵组电机额定功率	30 KW
工作电源	AC380V，50Hz
启动方式	自动、手动、机械应急
使用环境温度	4℃～50℃
设备重量	1700kg
设备外形尺寸	2.4×1.1×2.6m（长×宽×高）
基础尺寸	2.68×1.5m（L×W 见下方设备间布置图）
自愿性3C证书编号	Z2021081803000487

　　注：中压细水雾灭火装置型号表示：如XSWBZ800/2.5-PAVLN。

　　XSW——细水雾灭火装置；

　　B——细水雾灭火装置为泵组式；

　　Z——细水雾灭火装置压力等级为中压；

　　800——装置额定流量（L/min）；

　　2.5——装置额定压力（MPa）；

　　PAVLN——磐龙(PAVLN)。

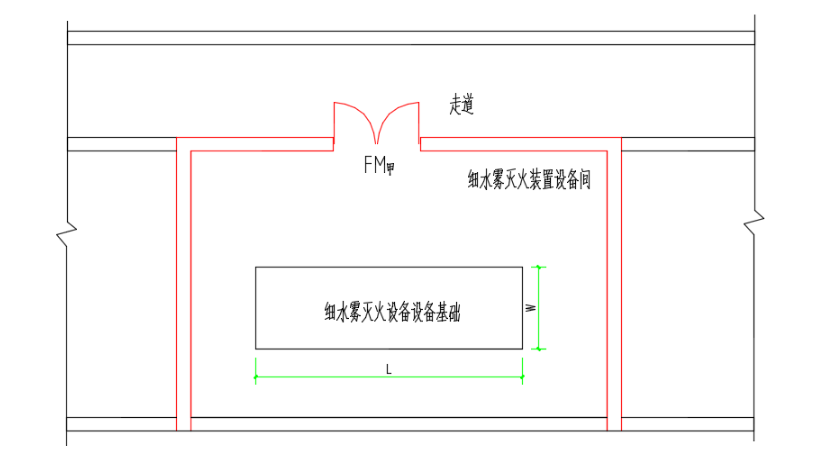

五、XSWBZ800/2.5-PAVLN中压细水雾灭火系统设备间布置示例

　　注1：示意图包含泵组、稳压泵、控制柜等部件的基础尺寸和设备重量（高压系统包括了中继水箱），如需设置独立的储水箱和补水泵，储水箱容积和补水泵应由相关专业计算确定。

　　注2：细水雾灭火装置设备间的门应能方便设备搬运，门的净宽度可参考所选型号的部件外形尺寸，或者预留吊装孔，吊装孔尺寸建议不小于控制柜及中继水箱的基础尺寸。
