一、XSW-FZ系列细水雾灭火系统分区控制阀（闭式）概述

　　细水雾灭火系统分区控制阀（闭式）由流量开关、单向阀、带开关的手动球阀、压力表、接线盒以及箱体等组成。工作电源DC24V，额定工作压力为16MPa。

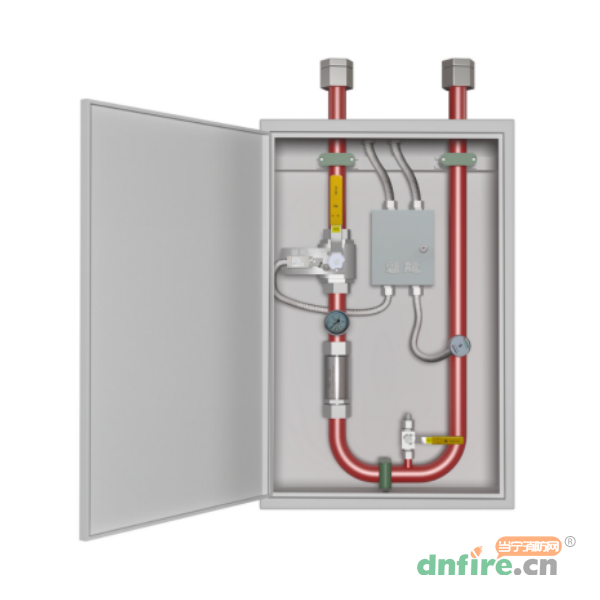

　　细水雾喷头玻璃球破裂喷水，流量开关探测到管道内水的流动，向火灾报警控制器发出喷放反馈信号。如图所示。

　　1.高压焊接式活接头(进水口)

　　2.带开关高压手动球阀(常开)

　　3.压力表

　　4.单向阀

　　5.箱体

　　6.高压焊接式活接头(出水口)

　　7.接线盒

　　8.流量开关

　　9.试验阀(常闭)

二、XSW-FZ系列细水雾灭火系统分区控制阀（闭式）技术参数

型号	XSW-FZ15/16-B	XSW-FZ20/16-B	XSW-FZ25/16-B
公称直径DN	15	20	25
管道规格（mm） (外径×壁厚	φ22×2.5	φ27×2.5	φ34×3
额定工作压力（MPa）	16	16	16
工作电源	DC24V	DC24V	DC24V
外形尺寸（mm）	950×600×220	950×600×220	950×600×220
管道连接尺寸（mm）	W1=330；D1=70	W1=330；D1=70	W1=330；D1=70



型号	XSW-FZ32/16-B	XSW-FZ40/16-B	XSW-FZ50/16-B
公称直径DN	32	40	50
管道规格（mm） (外径×壁厚	φ42×3.5	φ48×4	φ60×5
额定工作压力（MPa）	16	16	16
工作电源	DC24V	DC24V	DC24V
外形尺寸（mm）	950×600×220	950×600×220	950×600×220
管道连接尺寸（mm）	W1=330；D1=70	W1=330；D1=70	W1=330；D1=70

　　注：分区控制阀型号表示：如XSW-FZ20/16-B。

　　XSW——细水雾灭火装置；

　　FZ——分区控制阀；

　　20——公称直径；

　　16——额定工作压力（MPa）；

　　B——闭式
