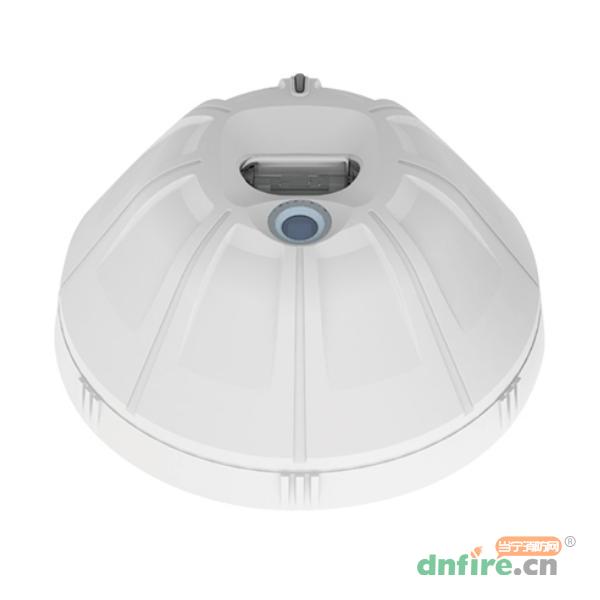

一、JTG-U-JBF4386A点型红紫外复合火焰探测器概述
JTG-U-JBF4386A点型红紫外复合火焰探测器，使用了专门设计的日光盲型紫外传感器件和红外传感器，再通过内置的高速微处理器和先进的信号处理算法，能有效的区分出真实的火焰辐射与干扰源，提高报警速度的同时，极大程度的降低了环境因素对火焰探测器的影响。
二、JTG-U-JBF4386A点型红紫外复合火焰探测器工作原理
该点型紫外火焰探测器是一种复合式双波段感光式火灾探测器，通过紫外传感器和红外传感器接收可燃物火焰的紫外和红外特性，使用优秀的火焰燃烧报警逻辑判断算法，能够更准确、更快速地报出火警信息。
三、JTG-U-JBF4386A点型红紫外复合火焰探测器特点
具有紫外传感器和红外传感器同时采集火焰的紫外和红外特征信号；
高速、低功耗内置微处理器，性能稳定；
核心电路采用SMT表面贴装工艺，可靠性高，一致性好；
指示灯可显示正常工作状态、报警及故障状态；
采用智能算法，既可以实现快速报警，又可以降低误报率；
丰富的输出接口，满足各种应用场景；
外壳防护等级达到IP66。
四、JTG-U-JBF4386A点型红紫外复合火焰探测器参数
| 工作温度 |
-40～+75℃（温度变化≤1℃/min） |
| 贮存温度 |
-40～+85℃ |
| 相对湿度 |
≤95%（无凝露） |
| 防爆标志 |
不涉及 |
| 工作电压 |
DC18V～28V，调制型，控制器提供（编址使用）；
或 DC18V～28V 电源（非编址使用）
|
| 监视电流 |
＜1.4mA（DC24V） |
| 报警电流 |
＜1.6mA（DC24V） |
| 启动时间 |
＜1s |
| 确认灯 |
监视状态红色闪亮，报警状态红色常亮，故障状态常灭 |
| 故障继电器 |
500mA@30VDC，常闭触点 |
| 火警继电器 |
500mA@30VDC，常开/常闭（出厂默认常开）可通过编码器进行设置；
具有保持/非保持功能（出厂默认保持），可通过编码值进行设置，详见编码值与功能设置对应关系表
|
| 门灯输出 |
≤10mA |
| 线制 |
二线制（无极性） |
| 编址范围 |
1~200 |
| 编址方式 |
专用电子编码器 |
| 最远传输距离 |
1000m（RVS - 2×1.0mm²） |
| 兼容性 |
JBF - 11SF 系列及 JBF50XX 系列控制器 |
| 外观 |
PANTONE Q752 - 2 - 5 米白色 |
| 外壳材质 |
ABS 塑料 |
| 防护等级 |
IP66 |
| 产品质量 |
150g（含底座，不含安装架） |
| 外形尺寸 |
Ф100mm×H52mm（含底座，不含安装架） |
| 响应时间 |
≤20s |
| 报警阈值 |
低、中、高 3 级可调（出厂默认设置为中，低、中、高均满足 I 级灵敏度标准），通过编码值进行设置，详见编码值与功能设置对应关系表；
监视状态每次红灯闪烁次数表示报警阈值级别，红灯闪烁 1 次为低、2 次为中、3 次为高（报警阈值低时探测性能最佳，但误报率会增加，报警阈值高时，反之）
|
| 报警延时 |
0 - 30s 可调（出厂时设置为 0s），通过编码值进行设置，详见编码值与功能设置对应关系表 |
五、JTG-U-JBF4386A点型红紫外复合火焰探测器接线图

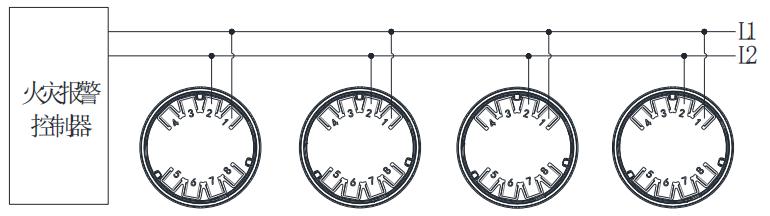

与青鸟火灾报警控制器连接并为火焰探测器供电：
安装之前用专用编码器对其写入相应地址码，此地址码应与工程软件中的地址码相一致。
将消防二总线接在底座1、2端子上，接线无极性，如图。l门灯端子（3、4端子，3为LAMP-，4为LAMP+）和辅助继电器端子（5、6为故障继电器端子；7、8为火警继电器端子）根据客户实际需求连接。
与DC24V电源连接：
将DC24V电源接在底座1、2端子上，接线无极性，如图。
门灯端子（3、4端子，3为LAMP-，4为LAMP+）和辅助继电器端子（5、6为故障继电器端子；7、8为火警继电器端子）根据客户实际需求连接。
六、JTG-U-JBF4386A点型红紫外复合火焰探测器适用范围
火焰探测器主要适用场所有：油库、酒库、交通隧道、飞机库、化工设备场所、液化气站等火灾萌发时无阴燃阶段或较少阴燃阶段以直接产生明火为主的场所。

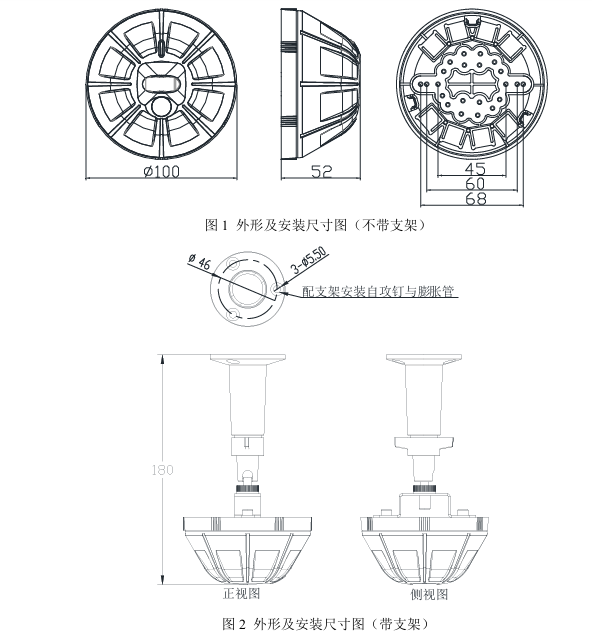

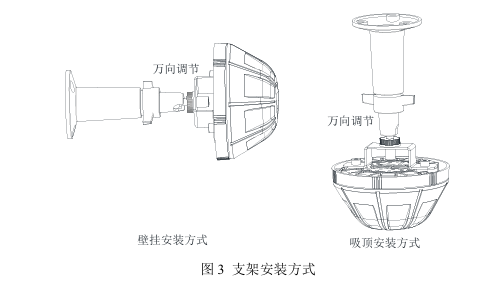

七、JTG-U-JBF4386A点型红紫外复合火焰探测器外形尺寸图及安装方式
警告：火焰探测器安装前，务必切断火焰探测器供电线路的电源。
注意：火焰探测器的设置应参考《火灾自动报警设计规范》（GB50116）及其他相关规范标准执行。
