本期为大家带来火灾自动报警系统中特殊火灾探测器的接线示意图。

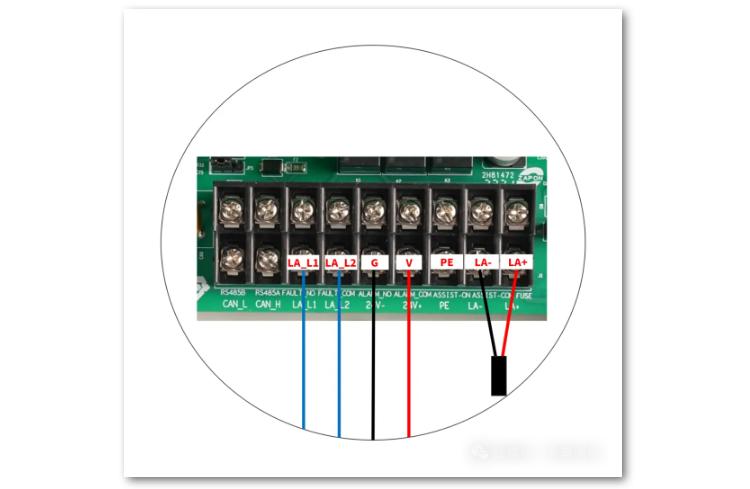

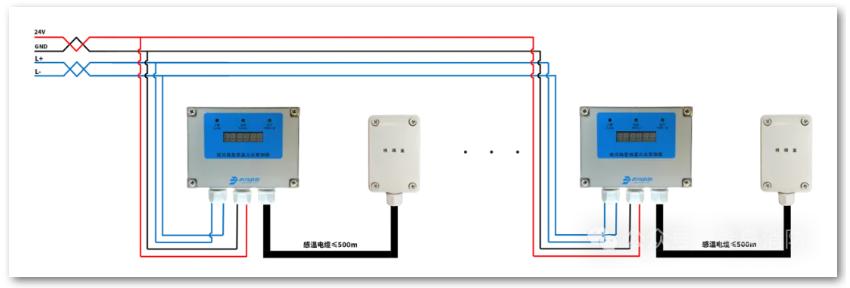

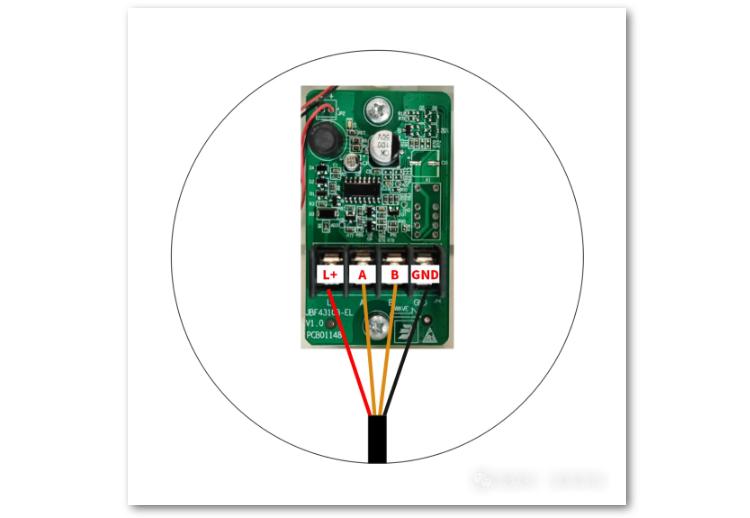

JTW-LCD-JBF4310-1缆式线型感温火灾探测器接线图：

信号处理单元

终端盒

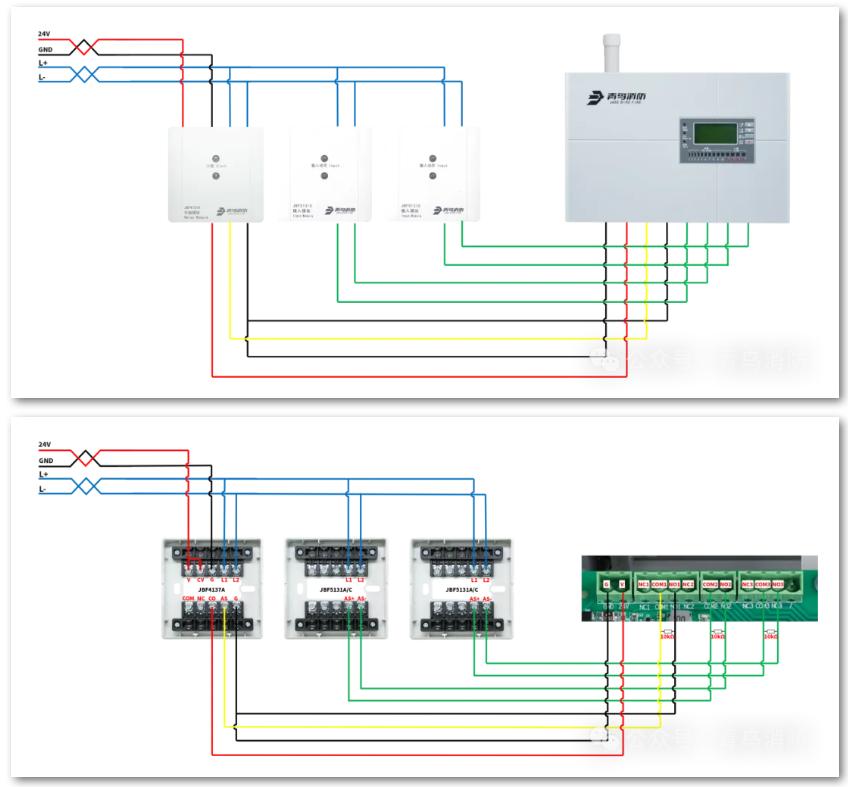

JBF-AR10P1吸气式感烟火灾探测器接线图：

　　（根据实际需求配置输入模块JBF5131A/C的数量）

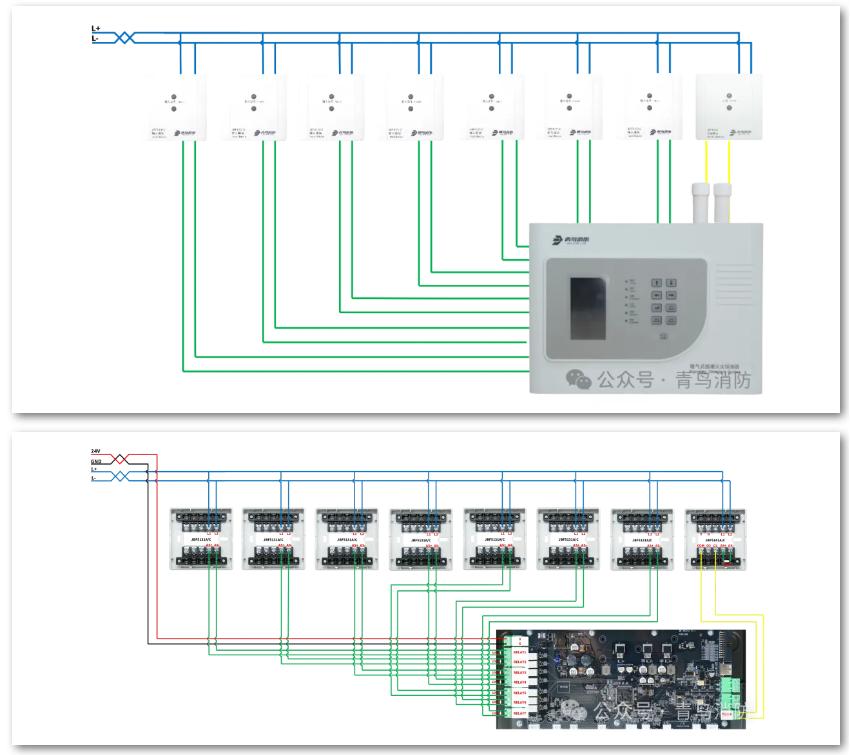

JBF-AR10P2/4吸气式感烟火灾探测器接线图：

JTG-Z-JBF4385A点型紫外火焰探测器接线图：

　　非防爆型

JTG-U-JBF4386A点型紫外火焰探测器接线图：

　　非防爆型

JTG-H-JBF4384A-Ex点型红外火焰探测器接线图：

　　本安防爆型

配备JBF-SG01电子式安全栅

配备JBF-SG11总线隔离式安全栅

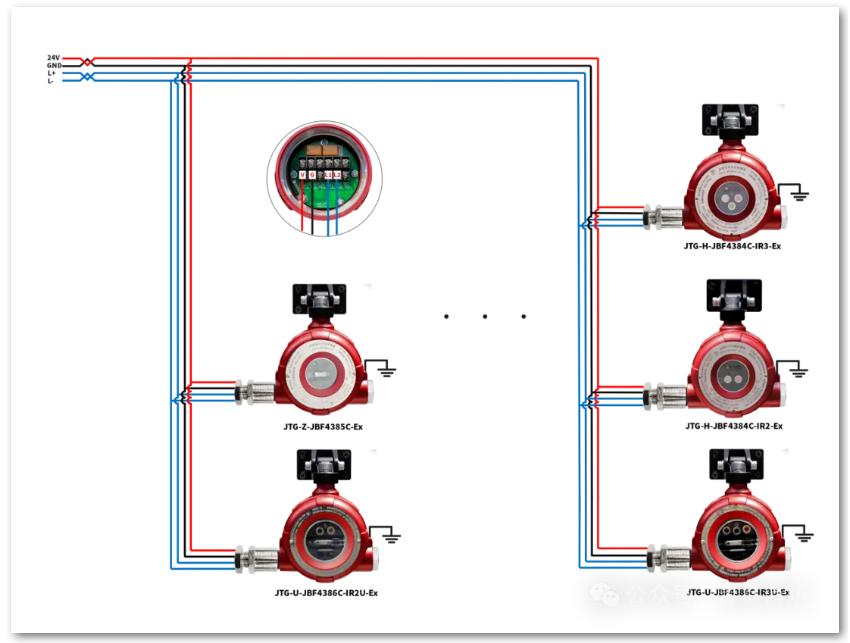

点型红外火焰探测器：JTG-H-JBF4384C-IR2-Ex、JTG-H-JBF4384C-IR3-Ex

点型紫外火焰探测器：JTG-Z-JBF4385C-Ex

点型红外火焰探测器、点型紫外火焰探测器：JTG-U-JBF4386C-IR2U-Ex、JTG-U-JBF4386C-IR3U-Ex

　　隔爆型

手拉手

分支

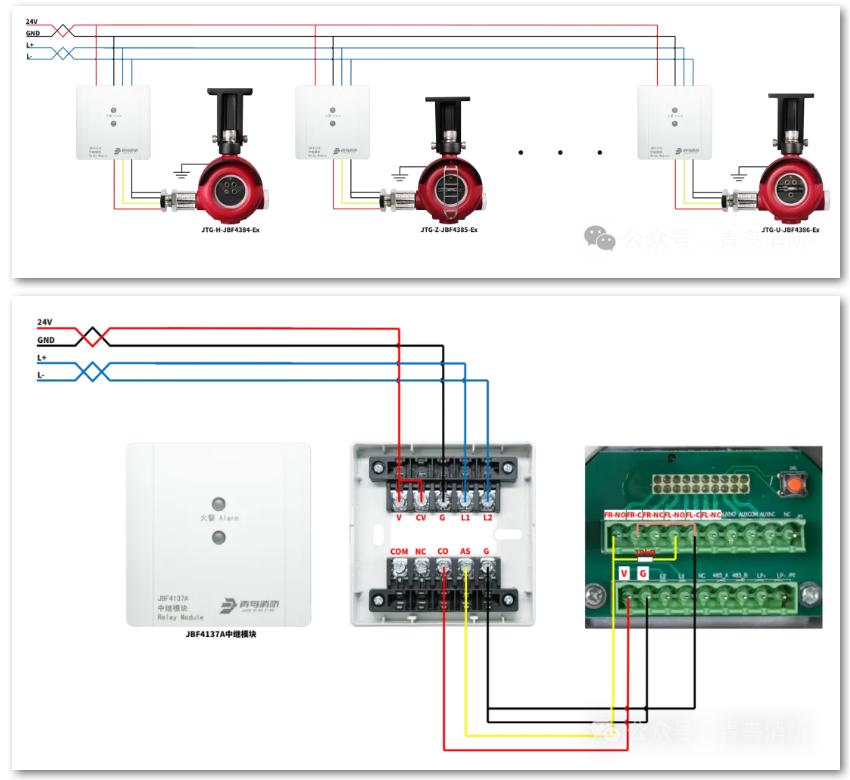

点型红外火焰探测器：JTG-H-JBF4384-Ex

点型紫外火焰探测器：JTG-Z-JBF4385-Ex

点型红外火焰探测器、点型紫外火焰探测器：JTG-U-JBF4386-Ex
