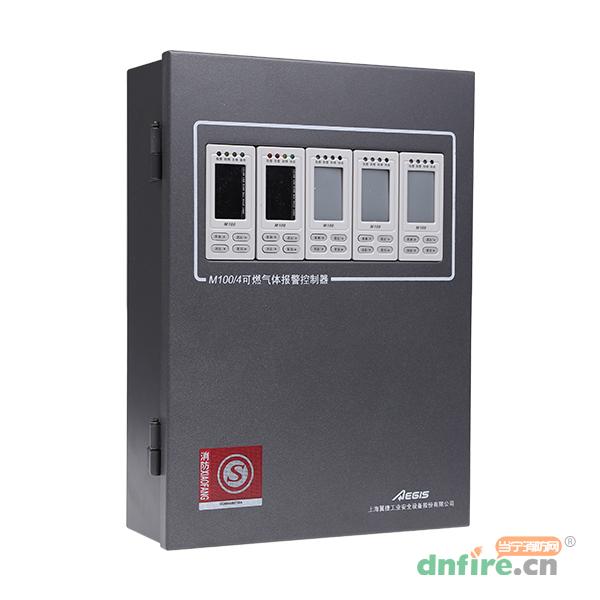

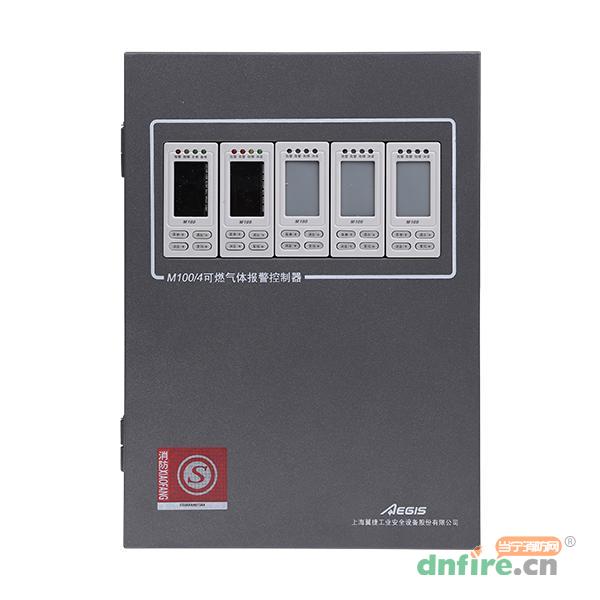

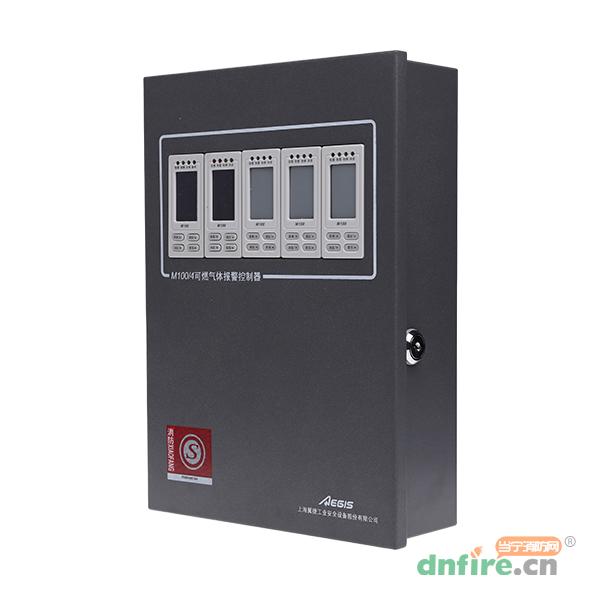

一、M100总线/分线气体报警控制器概述

　　M100型气体报警控制器是专门为工业场所小规模应用设计的产品，有总线模式和分线模式二种探测器接口方式，在总线模式下,单通道M100可以连接16路总线C630可燃气体探测器及相关模块。分线模式下，单通道配接1路分线C630可燃气体探测器。

　　M100每通道装有一块128x64点阵OLED液晶指示器，可以显示气体探测器的当前读数及报警状态，同时可以存储完整的报警历史记录。本系统要求用220伏交流电，可配接直流24V备用电池。

　　M100气体报警控制器满足中国国家标准GB16808-2008的要求，并取得型式认可证书。

二、M100总线/分线气体报警控制器功能特点

　　1.小型壁挂式设计，内置32位微处理器，独有的软件滤波技术

　　2.中文OLED液晶显示;有声光指示

　　3.总线模式下气体探测器的浓度循环显示

　　4.分线模式下气体探测器单独连续显示

　　5.可设定报警继电器输出的浓度预值

　　6.完善的故障自检测监控系统

　　7.总线模式下单通道最多配接16路C630总线气体探测器

　　8.一个壁挂机箱最多安装1路管理单元+4路总线探测单元

　　9.分线线模式下单通道最多配接1路C630分线气体探测器

　　10.一个壁挂扫梢右最多安装1路管理单元+9路分线探测单元

　　11.具有CAN网络、RS232、RS485接口:可组成网络

　　12.分线模式下每路有2个报警继电器输出

　　13.总线模式下可以配接控制用输入输出模块

　　14.每路有低、高报警声光指示

　　15.易于安装维护、操作简单

三、M100总线/分线气体报警控制器技术参数

执行标准	GB16808-2008可燃气体报警控制器
主电	220VAC(+10%％、-15%)
备电	2×12VDC7Ah铅酸电池，安装于外部电源盒
功耗	每通道功耗<2W
探测器接入方式	2/3线0-22mA电流环
识别信号	<1mA探测器故障/线路故障 2-2.5mA探测器测试 3-4mA探测器负飘 4-20mA工作状态 >22mA超量程 重复性：±1%F.S 精度：0.5%F.S
报警级别	低警、高警
信息显示	每通道128×64点阵OLED（报警信息、浓度信息、故障信息）
历史记录	内置存储器，可以记录1000条报警、故障或操作记录
总输出	1继电器（报警或故障），Modbus（RS485），Canbus
每通道输出	2继电器（每通道低警、高警）
继电器触电	1A@30VDC 1A@125VAC
声响	压电陶瓷扬声器，两种声响（报警、故障），90dB
工作温度	-10~50℃
工作湿度	<95%RH不结露

四、M100总线/分线气体报警控制器外形结构示意图

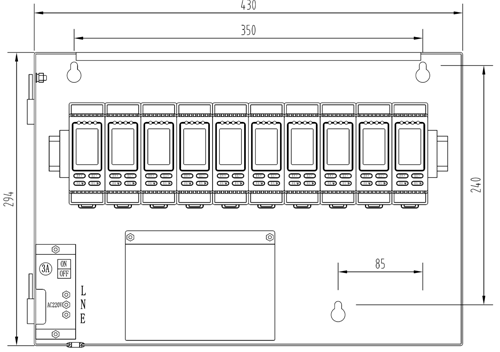

通道控制器外形尺寸

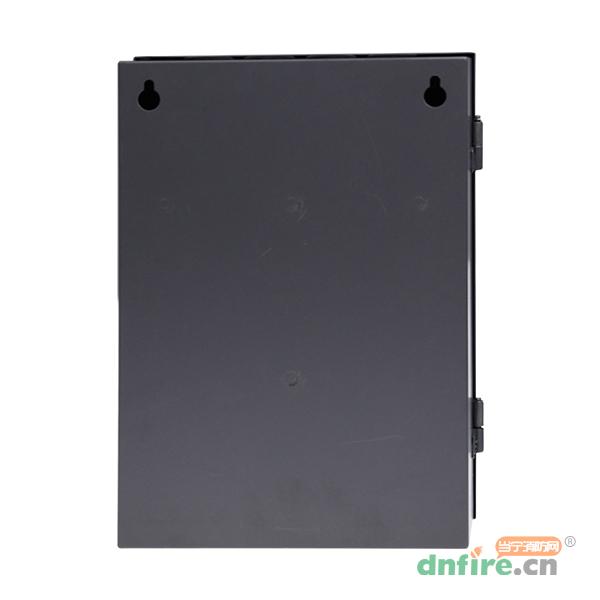

通道控制器安装尺寸

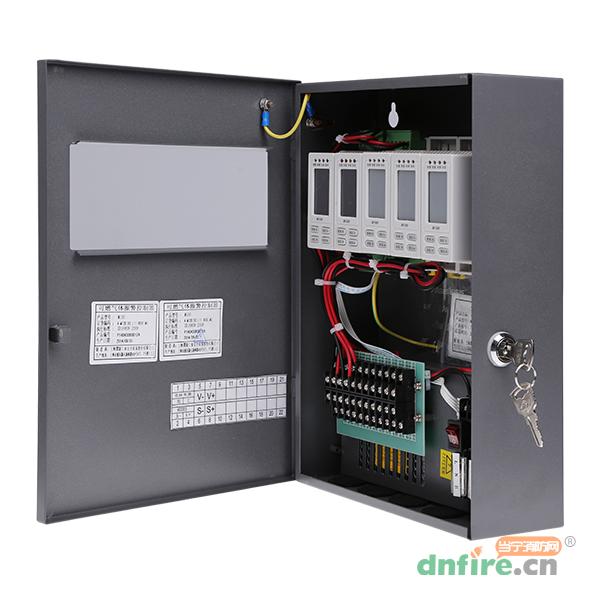

五、端子接线

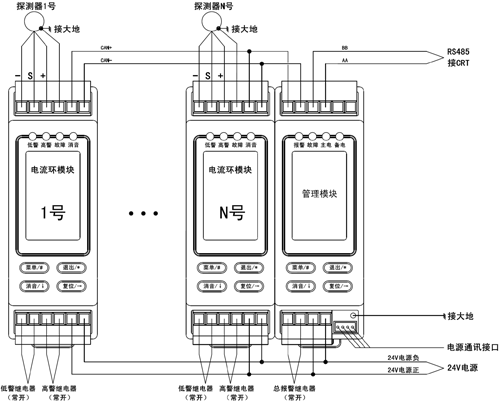

　　1、端子板布局和端子定义见下图。

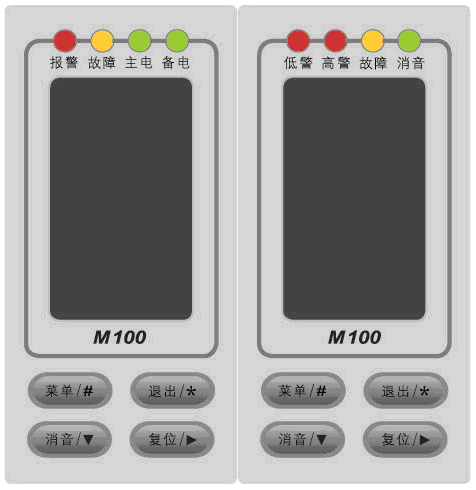

　　2、操作面板示意图

　　1.使用“菜单/#”键可以进入功能界面，在功能界面里可以进行自检、查询、设置等操作；

　　2.使用“退出/★”键可以返回上级菜单，在功能界面按返回键可以回到显示界面；

　　3.使用“消音/↓”键可以切除声响，但当下一个报警到来时，声响可以再次发出；

　　4.使用“复位/→”键可以使控制器进行复位操作；

　　5.监视界面下，进入历史事件查询和自检菜单的出厂初始一级密码为“#、↓、→、★”；

　　6.监视界面下，对控制器进行设置的出厂初始二级密码为“★、★、★、#”；

　　7.监视界面下，对控制器进行复位操作的出厂初始密码为“★、★、★、→”。

1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；

当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！

服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！

注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！

权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。

商品属性
[品牌]	翼捷
[型号]	M100
[名称]	总线/分线气体报警控制器
[别名]	气体报警控制器
[环境温度]	-10℃～+50℃
