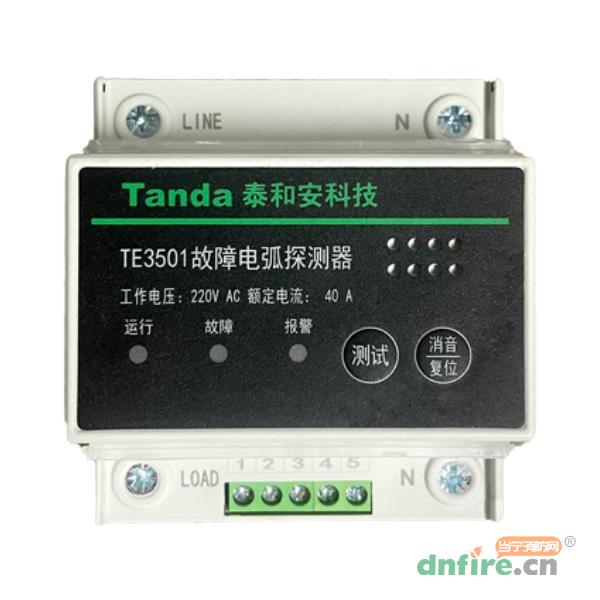

一、TE3501故障电弧探测器概述

　　TE3501故障电弧探测器，能够检测和判别线路中的串联故障电弧、并联故障电弧和接地故障电弧。线路老化、电缆绝缘层破损、接线端子螺丝松动、墙壁插座内部接触不良等情况容易产生故障电弧现象，探测器检测到下端线路出现故障电弧时，发出声光报警信号，同时通过继电器输出触点对外输出报警信号，并且通过总线通讯将报警信息上传到监控设备。

二、TE3501故障电弧探测器功能特点

　　◎使用二线制总线通信；

　　◎内置高性能微处理器；

　　◎通过控制器远程复位；

　　◎采用声光报警。

三、TE3501故障电弧探测器技术参数

型号	TE3501
名称	故障电弧探测器
品牌	泰和安
额定电压	AC 187V-242V
额定频率	50Hz
额定电流	40A
最大功耗	1W
报警条件	1s内发生14个及以上半周期故障电弧
报警方式	声光报警
输出触点	无源常开型，AC 220V/5A或者DC 30V/5A
通讯方式	二总线
环境温度	-10℃~+40℃
相对湿度	≤96%
安装方式	TH35mm标准导轨安装
探测器尺寸	72mm×83 mm×67mm
符合标准	GB14287.4-2014《电气火灾监控系统第4部分:故障电弧探测器》

四、TE3501故障电弧探测器尺寸及接线说明

　　外接端子说明：

　　①产品串联接入AC220V线路中，产品上端LINE为进线，下端LOAD为出线，左侧接L线，右侧接N线。

　　②控制端口1、2为一组常开报警触点，可对外输出报警状态。

　　③控制端口4、5为总线通讯接口Z1、Z2，可实现总线通讯功能。

五、TE3501故障电弧探测器使用与操作

　　1.按键测试：短按“测试”键后松开，如果产品功能正常，“报警”红灯点亮，同时蜂鸣器响。

　　2.按键消音：当产品处于故障电弧报警状态或者测试报警状态时，短按“消音/复位”键后松开，可以消除报警声，“报警”红灯仍点亮。

　　3.按键复位：产品处于故障电弧报警状态、测试报警状态或者故障状态时，长按“消音/复位”键，直至复位。如果是故障电弧报警，此时故障电弧仍然存在，产品将立刻再次报警；如果是测试报警，复位后产品恢复正常运行。
