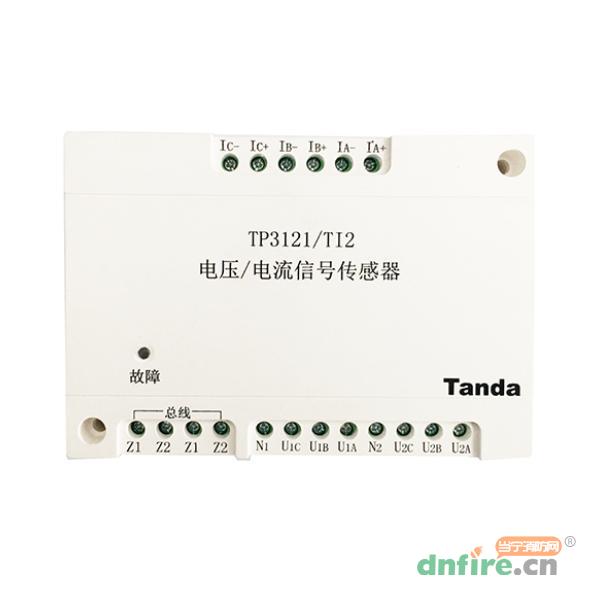

一、TP3121/TI2 电压/电流信号传感器概述

　　TP3121/TI2电压/电流信号传感器主要用于实时监测消防设备主、备电源的电压和电流状况。可精准测量并反馈电源的运行参数，及时发现过压、欠压、过流、缺相、中断供电等故障，通过无极性二总线将信息上传至消防设备电源状态监控器，确保消防设备在关键时刻能正常运行，为消防安全提供可靠保障。

二、TP3121/TI2 电压/电流信号传感器特点

　　实时监测：能对被监控消防设备的主、备电源工作状态进行实时监测，时刻掌握电源的电压、电流情况，确保消防设备电源的稳定性。

　　故障检测与上传：可实时监测主、备电源的过压、欠压、过流、缺相、中断供电等故障，并迅速将故障信息上传至监控器，便于工作人员及时处理。

　　冷备处理功能：针对双电源系统具有冷备系统处理功能，提高了系统的可靠性和稳定性，确保在主电源出现故障时，备用电源能及时投入使用。

　　通讯优势：通讯总线采用无极性二总线，无需外接电源，布线简单方便，降低了施工成本和难度，同时也提高了系统的抗干扰能力。

　　精度较高：测量精度高，误差≤5%，能够准确地获取和反馈电源的电压、电流数据，为故障判断和处理提供可靠依据。

　　低功耗设计：采用低功耗设计，正常监测总线功耗≤12mW，节能环保，延长了设备的使用寿命，也降低了系统的整体能耗。

三、TP3121/TI2 电压/电流信号传感器参数

型号	TP3121/TI2
检测对象	消防设备电源电压和电流
检测范围	单相电压：AC100V~400V 三相相电压：AC100V~450V 三相线电压：AC100V~450V 交流电流AC0.5A~5A
编码方式	总线编码
工作电压	DC24V
工作电流	正常监测总线电流≤2mA，报警总线电流≤2.5mA(满载测试)
安装方式	标准35mm导轨或螺钉安装
使用环境工作温度	-10℃～55℃
相对湿度	≤95%RH(不凝露)
产品重量	约158g
外形尺寸	126.0mm×90.0mm×33.0mm
适配监控器	适配监控器：TP3000B消防设备电源状态监控器
适配电流互感器	TP3200系列

四、TP3121/TI2 电压/电流信号传感器接线图
