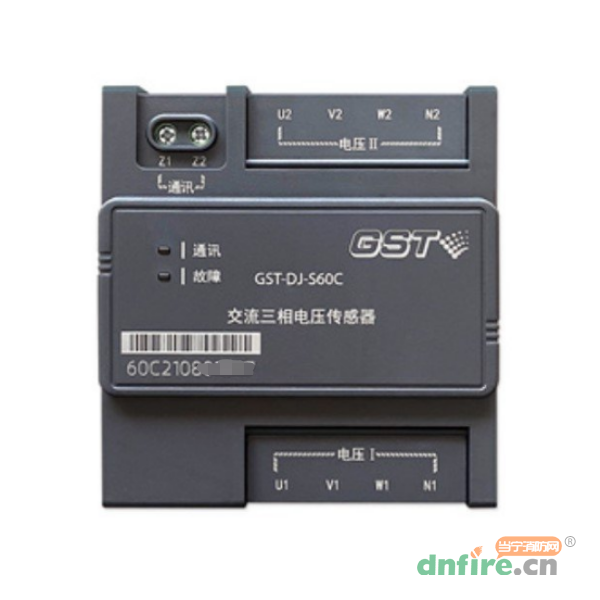

一、GST-DJ-S60C交流三相电压传感器概述
GST-DJ-S60C交流三相电压传感器能够最多采集两路被监测设备电源的电压值，也可以根据实际需要只采集任意一路被监测设备电源的电压值，并判断每一路的电压状态，包括过压、欠压、断相等故障状态，最后将故障状态通过两总线通讯上传到监控主机，监控主机显示相应故障状态并发出声光故障信号。
导轨式安装，通过专用编码器设置地址，能够采集两组三相交流电压，并通过无极性二总线通讯上传到监控器；监控器可以指示相应的电源故障类型，并发出声光故障信号。
二、GST-DJ-S60C交流三相电压传感器技术参数
| 型号 |
GST-DJ-S60C |
| 名称 |
交流三相电压传感器 |
| 品牌 |
海湾 |
| 额定工作电压 |
DC 24V |
| 工作电压范围 |
DC 12V-28V |
| 静态工作电流 |
2mA |
| 电压测量范围 |
AC 50V-400V |
| 测量精度 |
3% |
| 通讯 |
两总线通讯协议 |
| 有效通讯距离 |
1500m |
| 安装方式 |
导轨式安装 |
| 工作温度范围 |
-10℃～+50℃ |
| 储存温度范围 |
-45℃～+85℃ |
| 相对湿度、温度 |
20℃以下湿度90%不结露 |
| 执行标准 |
GB28184-2011 |

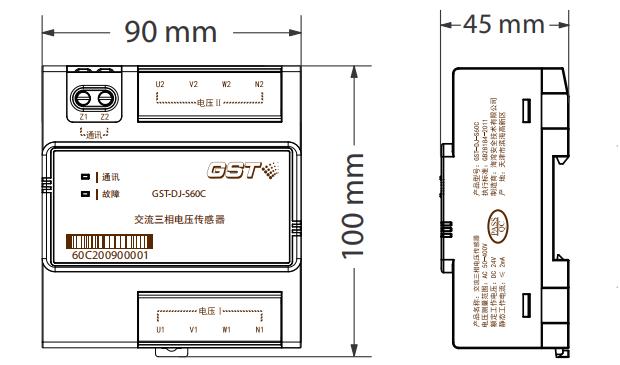

三、GST-DJ-S60C交流三相电压传感器产品尺寸及安装方式
此设备不需专门的工具，只需将传感器安装在标准导轨上即可，无须紧固螺栓。

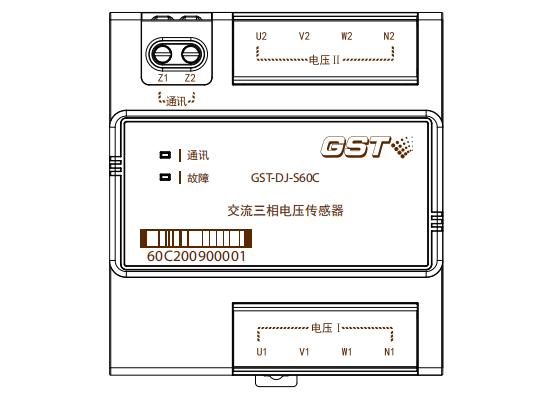

四、GST-DJ-S60C交流三相电压传感器接线图
通讯：二总线，无极性。
监测电压输入：电压I和电压Ⅱ：两路独立的三相四线电压输入；并接在被监测电压上，注意U、V、W、N线的顺序及极性。
五、GST-DJ-S60C交流三相电压传感器设置要求
1.指示显示及操作
有通讯指示灯(绿色)和故障指示灯（黄色）。通讯指示灯闪烁则指示传感器在进行通讯；故障指示灯闪烁则指示传感器所监测的设备电源出现故障。
2.地址设置
通讯地址编码方式为电子编码，默认地址为1,安装前请参照设计图纸对传感器进行编码，以便于设置方位信息，查询故障位置。
六、GST-DJ-S60C交流三相电压传感器安装要求
必须具有资质的安装人员才能安装这个设备，并且要仔细阅读使用说明。
请依照说明中的接线说明接线，接完后要认真核对接线是否正确无误，以免通电损坏设备、导致危险事故。
对此设备进行维护和检修之前，要切断所有电源和监测控制连线。
接线、布线请按相关规范要求，以免发生短路、断路等事故，同时也方便日后的设备维护和检修。
安装或移出传感器时，请确认工作电源、待测母线及相关部分电源已切断，以免发生触电，造成危险和人身伤害。
该设备的正常运行依赖于正确的安装、设置和操作，请详细阅读安装、设置和操作相关内容，正确处理，保证传感器能正常工作。
对装有本监控传感器的设备进行绝缘或摇表测试之前，断开所有与该传感器连接的输入和输出线。高压测试可能损坏传感器的内部器件。
七、GST-DJ-S60C交流三相电压传感器常见故障分析
1.系统联调时发生故障：
1)传感器无法注册或注册失败，测量传感器通讯两线间电压是否在工作电压范围DC12-28V内；
2)传感器地址设置是否正确；
3)传感器参数设置是否正确；
4)监测电源电压是否正常；
5)监测电源连接线是否正常；
若以上故障均排除仍存在故障，则返修。
2.使用过程中发生故障：
1)是否新增传感器，查看新增传感器地址是否重复；
2)监测设备电源是否正常；
3)系统使用过程中是否更换过传感器，若更换过传感器，则重新设置该传感器参数；
4)系统使用过程中是否更换过回路板，若更换过回路板，则重新设置该回路中的所有传感器参数。
