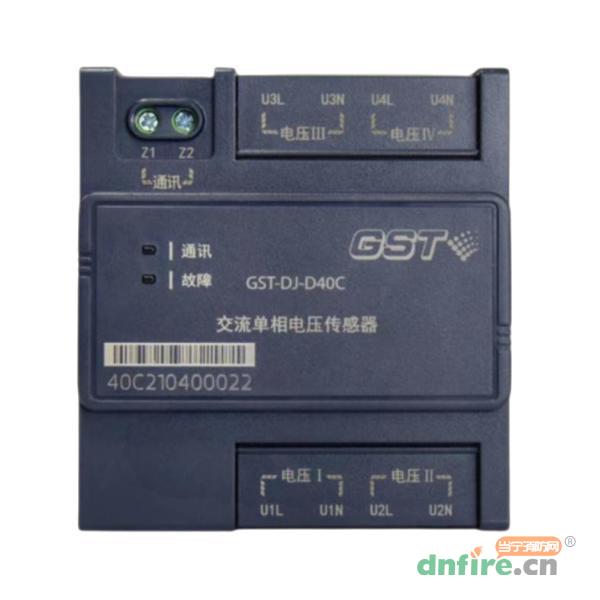

一、GST-DJ-D40C交流单相电压传感器概述

　　GST-DJ-D40C交流单相电压传感器能够采集四路被监测设备电源的电压值，也可以根据实际需要只采集某一路或某几路被监测设备电源的电压值，并通过总线通讯上传到监控器，监控器可以指示相应的电源故障类型，并发出声光故障信号。

二、GST-DJ-D40C交流单相电压传感器技术参数

型号	GST-DJ-D40C
名称	交流单相电压传感器
品牌	海湾
额定工作电压	DC 24V
工作电压范围	DC 12V-28V
静态工作电流	≤2mA
电压测量范围	AC 50V-400V
测量精度	3%
通讯	二总线通讯协议
有效通讯距离	1500m
安装方式	导轨式安装
工作温度范围	-10℃～+50℃
储存温度范围	-45℃～+85℃
相对湿度、温度	20℃以下湿度90%不结露
防护等级	IP30
执行标准	GB28184-2011

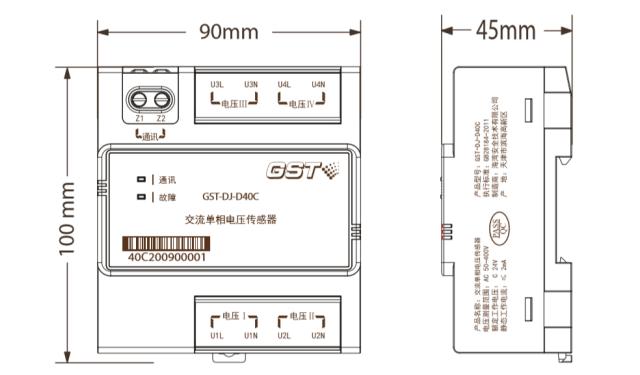

三、GST-DJ-D40C交流单相电压传感器产品尺寸及安装方式

 　　此设备不需专门的工具，只需将传感器安装在标准导轨上即可，无须紧固螺栓。

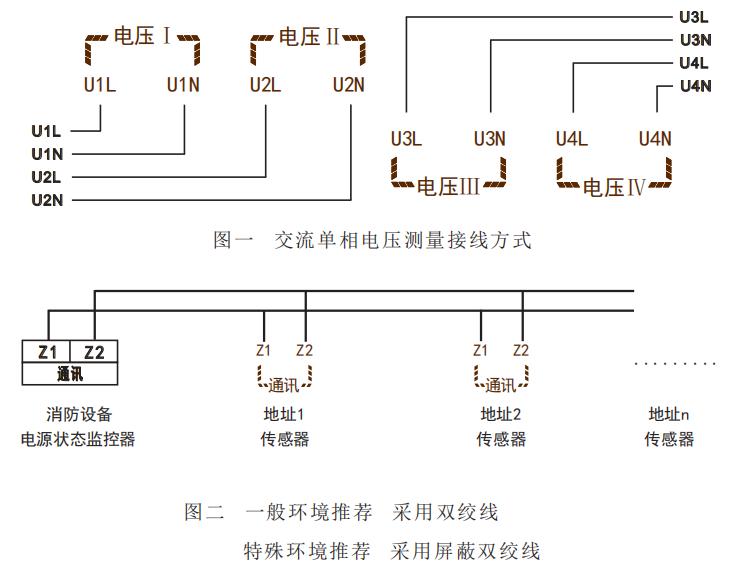

四、GST-DJ-D40C交流单相电压传感器接线图

　　通讯：二总线，无极性。

　　监测电压输入：U1-4:独立的4路交流单相电压输入；L：电压L线，N：电压N线。

五、GST-DJ-D40C交流单相电压传感器设置要求

　　1.指示显示及操作

　　交流单相电压传感器有通讯指示灯(绿色)和故障指示灯（黄色）。通讯指示灯闪烁则指示传感器在进行通讯；故障指示灯闪烁则指示传感器所监测的设备电源出现故障。

　　2.地址设置

　　通讯地址编码方式为电子编码，默认地址为1,安装前请参照设计图纸对传感器进行编码，以便于设置方位信息，查询故障位置。

六、GST-DJ-D40C交流单相电压传感器安装要求

　　必须具有资质的安装人员才能安装这个设备，并且要仔细阅读使用说明。

　　请依照说明中的接线说明接线，接完后要认真核对接线是否正确无误，以免通电损坏设备、导致危险事故。

　　对此设备进行维护和检修之前，要切断所有电源和监测控制连线。

　　接线、布线请按相关规范要求，以免发生短路、断路等事故，同时也方便日后的设备维护和检修。

　　安装或移出传感器时，请确认工作电源、待测母线及相关部分电源已切断，以免发生触电，造成危险和人身伤害。

　　该设备的正常运行依赖于正确的安装、设置和操作，请详细阅读安装、设置和操作相关内容，正确处理，保证传感器能正常工作。

　　对装有本监控传感器的设备进行绝缘或摇表测试之前，断开所有与该传感器连接的输入和输出线。高压测试可能损坏传感器的内部器件。

七、GST-DJ-D40C交流单相电压传感器常见故障分析

　　1.系统联调时发生故障：

　　1)传感器无法注册或注册失败，测量传感器通讯两线间电压是否在工作电压范围DC12-28V内；

　　2)传感器地址设置是否正确；

　　3)传感器参数设置是否正确；

　　4)监测电源电压是否正常；

　　5)监测电源连接线是否正常；

　　若以上故障均排除仍存在故障，则返修。

　　2.使用过程中发生故障：

　　1)是否新增传感器，查看新增传感器地址是否重复；

　　2)监测设备电源是否正常；

　　3)系统使用过程中是否更换过传感器，若更换过传感器，则重新设置该传感器参数；

　　4)系统使用过程中是否更换过回路板，若更换过回路板，则重新设置该回路中的所有传感器参数。
