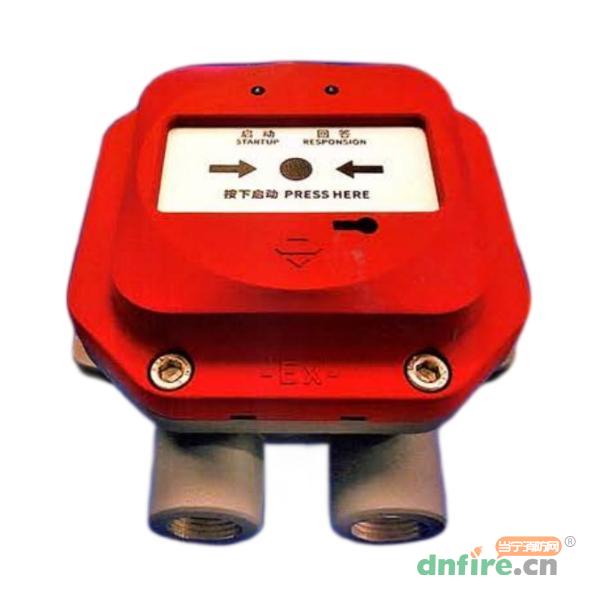

一、J-SAP-M-A63G-Ex防爆型消火栓按钮概述
J-SAP-M-A63G-Ex型消火栓按钮通常安装在防爆场所的消火栓箱内,当人工确认发生火情后,按下此按钮,即可启动消防水泵,同时向消防联动控制器发出启动信号,消防联动控制器接收到启动信号,将显示出按钮的编码地址并显示设备状态。正常运行时红色指示灯闪亮,启动时红色指示灯常亮,接收到控制器发来的反馈联动命令时绿色指示灯常亮。
消火栓按钮防爆类型为隔爆型,符合GB/T 3836.1-2021《爆炸性环境第1部分:设备通用要求》和GB/T 3836.2-2021《爆炸性环境第2部分:由隔爆外壳“d”保护的设备》的有关规定,适用于石油、化工行业等有防爆要求的1区及2区使用。消火栓按钮内置微处理器,支持电子编码。
二、J-SAP-M-A63G-Ex防爆型消火栓按钮功能特点
◎防爆类型为隔爆型。
◎全电子编码,可通过编码器现场改写。
◎上盖和底座间可旋转4个方向相互配合使用。
◎消火栓按钮提供无源输出触点,可通过中间继电器直接控制其它外部设备,如消防水泵。
◎消火栓按钮上的按片在按下后可用专用工具复位,不会破碎,可重复使用。
◎无极性二总线连接,安装、维护方便。
◎消火栓按钮具有唯一ID码,维护简单方便。
三、J-SAP-M-A63G-Ex防爆型消火栓按钮技术参数
型号 |
J-SAP-M-A63G-Ex |
名称 |
隔爆型消火栓按钮 |
品牌 |
三江 |
防爆标志 |
Ex db ⅡC T6 Gb |
防护等级 |
IP66 |
适用爆炸环境 |
含有Ⅱ类 A、B、C 级 T1~T6 组可燃气体或蒸汽与空气形成的爆炸性混合物的 1 区、2 区危险场所 |
工作方式 |
无极性二总线 |
工作电流 |
监视状态<300uA,报警状态<2mA |
输出触点 |
容量 0.1A/30VDC,常开触点 |
编码方式 |
电子编码,编码地址 1~324 任选 |
启动零件 |
重复使用型金属按片,启动后可用专用工具人工手动复位 |
启动方式 |
人工按下按片 |
编码方式 |
通过编码器可现场编码,地址编码 1~324 任选 |
工作指示 |
红色启动指示灯,巡检时闪亮,消火栓按钮按下时常亮;
绿色回答指示灯,接收到控制器发来的反馈联动命令时此灯点亮
|
配接主机 |
消防联动控制器 |
电气接口 |
2-M20×1.5 |
使用环境温度 |
-40℃~+70℃ |
相对湿度 |
≤95%(40℃±2℃无凝露) |
重量 |
约 1.15kg(带底座) |
外型尺寸 |
154×136×90(mm) |
执行标准 |
GB 16806-2006、GB/T 3836.1-2021、GB/T 3836.2-2021 |

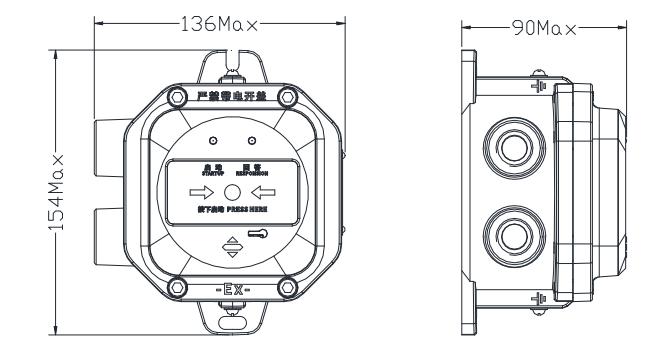

四、J-SAP-M-A63G-Ex防爆型消火栓按钮外观尺寸

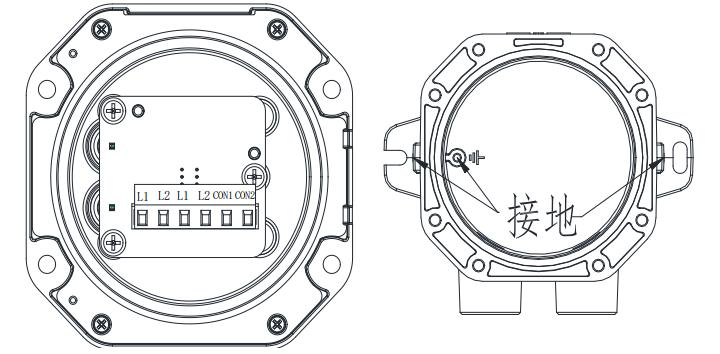

五、J-SAP-M-A63G-Ex防爆型消火栓按钮接线图及说明
接线端子说明:
防爆消火栓按钮接线图:
把手报L1和L2端口接到控制器总线上,可把CON1和CON2端口当作开关使用,最大可带0.1A/30VDC负载。
