| 监控电流 |
<240μA |
使用环境 |
温度-10℃～+50℃ |
| 报警电流 |
<2mA |
相对湿度 |
≤95％（40℃ +2℃，-2℃） |
| 线制 |
信号总线、启泵线、反馈线各一组 |
外形尺寸及颜色 |
96×96×35.5 |
| 接线要求 |
BV线，≥1.0mm |
|
|
一、J-XAPD-02A概述：

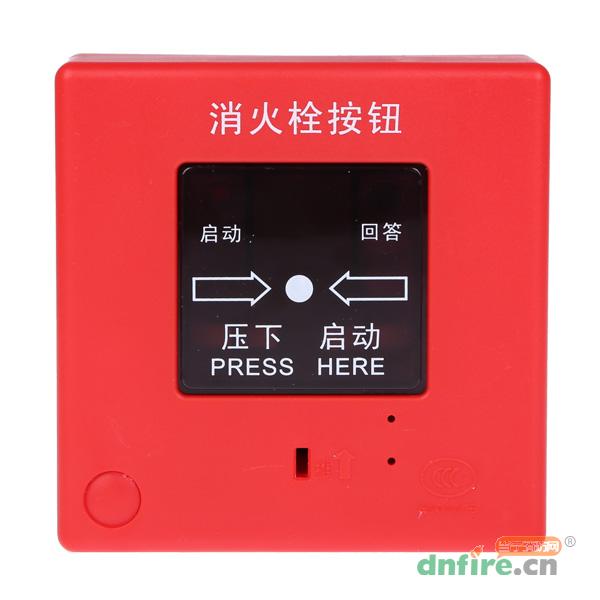

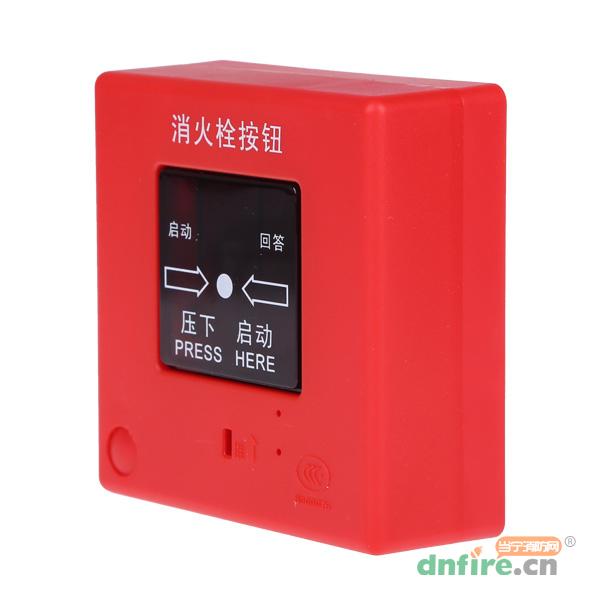

J-XAPD-02A消火栓按钮(以下简称消火栓按钮)是上海松江飞繁电子有限公司（原上海市松江电子仪器厂）生产的云安牌消火栓按钮。表面装一按片，当启用消火栓时，可直接按下按片，此时消火栓按钮的红色启动指示灯亮，表明已向消防控制室发出了报警信息，火灾报警控制器在确认了消防水泵已启动运行后，就向消火栓按钮发出命令信号点亮红色启动指示灯。消火栓按钮上的绿色回答指示灯，既可由火灾报警控制器点亮，也可由泵控制箱引来的指示泵运行状态的开关信号点亮。
二、J-XAPD-02A特点：
采用底座分离式结构设计，安装简单方便；先安装底壳，线路调试完成后再装主体进行开通调试
消火栓按钮为可重复使用型，采用压下报警方式，按下后可用专用钥匙复位。
按下消火栓按钮按片，消火栓按钮提供的独立输出触点，可直接控制其它外部设备。
用微处理器实现对消防设备的控制，用数字信号与火灾报警控制器进行通信，工作稳定可靠，对电磁干扰有良好的抑制能力；由微处理器对运行情况进行监视，给出诊断信息。
编码型，可通过电子编码器设定。
三、J-XAPD-02A技术特性：
监控电流：<240μA
报警电流：<2mA
接线要求：BV线，≥1.0mm
使用环境：温度-10℃～＋50℃ 相对湿度≤95％（40℃ +2℃，-2℃）
外形尺寸及颜色：96×96×35.5 红色
特点：a.报警功能：二总线制（S+，S-）b.启泵功能：启泵信号线和启泵指示反馈线各二根（注：启泵指示工作电压采用DC24V或AC220V(去掉其中的短接块)）
四、J-XAPD-02A结构特征与工作原理：
工作原理
本消火栓按钮采用按压报警方式，通过机械结构进行自锁，可减少人为误触发现象。报警按钮内置单片机，完成报警检测及与控制器通讯功能。
J-XAPD-02A消火栓按钮接线端子如图1所示：
图1 接线端子示意图
S+、S-：与控制器信号二总线连接的端子
回答：消防泵启动回答信号，有源反馈
起泵：常开输出端子，用于启动消防泵
五、J-XAPD-02A安装与布线：
警告：安装消火栓按纽设备之前，请切断回路的电源并确认全部底壳已安装牢靠且每一个底壳的连接线极性准确无误。
安装前应首先检查外壳是否完好无损，标识是否齐全。
安装时只需拔下报警按钮，从底壳的进线孔中穿入电缆并接在相应端子上，再插好报警按钮即可装好报警按钮，安装孔距为60mm 。
布线方式：信号二总线宜选用截面积≥1.0mm2的RVS双绞线，穿金属管或阻燃管敷设；启泵采用阻燃BV线，截面积≥1.0mm2；回答采用阻燃BV线，截面积≥1.0mm2。
