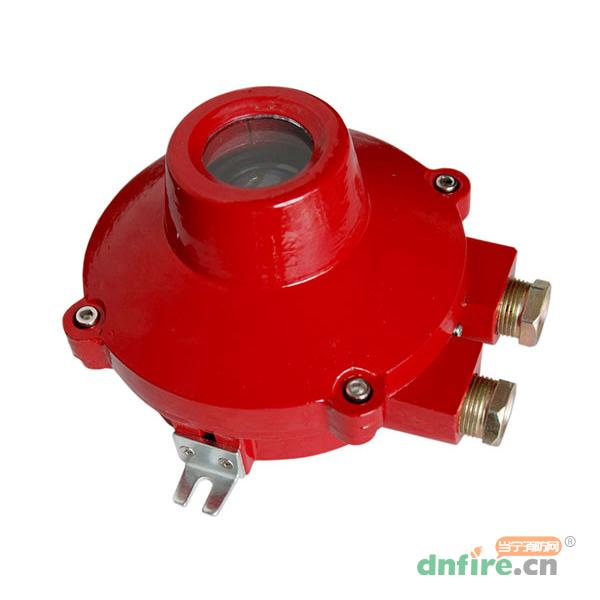

一、DFTC-HW型防爆红外光束感烟火灾探测器的概述

DFTC-HW型防爆红外光束感烟火灾探测器(以下简称探测器)为非编码、继电器输出开关量信号、对射式线型红外光束感烟火灾探测器，由发射器和接收器成对组成，相对安装在保护空间的两端，对一定浓度的烟雾报警，属于线型的感烟火灾探测器。探测器具备强大的分析判断能力，完成系统的调试、火警的判断和故障的判断，并通过指示灯和信号输出端子给出状态指示。该探测器还具有根据外界环境参数变化补偿的功能，降低了探测器对现场环境洁净程度的要求。接收器上设有六个表示接收红外光线信号强弱的指示灯，便于工程调试。

探测器防爆性能符合GB3836—2000系列标准的要求，并经国家指定的检验单位检验合格，取得了防爆合格证书。适用于1区、2区含有Ⅱ类A、B、C级T1～T6温度组别的爆炸性气体环境的危险场所。

探测器通过普通输入模块接入各种火灾报警控制器，用于易燃易爆场所中火灾初级阶段有烟雾发生的大面积、高举架、长距离等场所的火灾监测。

二、DFTC-HW型防爆红外光束感烟火灾探测器的技术参数

防爆标志	ExdⅡCT6
工作电压	DC24V
监视电流	≤25mA
报警电流	≤40mA
光路定向相依性角度	±1度
探测距离	3～100m
输出开关信号形式	正常监控状态：S2、S3闭合 故障信号状态：S2、S3断开 火警报警状态：S、S1闭合；S2、S3闭合
保护宽度	直径14m
外形尺寸	190×200×125mm
安装尺寸	2-φ7，中心距174mm
保护面积	探测器可有效保护一圆柱形区域， 其保护区域为：面积=长100m×直径14m
使用环境	温度：-20℃～＋50℃ 相对湿度：≤95％不结露 大气压力：80kPa～110kPa
出线口螺纹	2-G3/4
重量	发射器：2.0kg;接收器：2.1kg

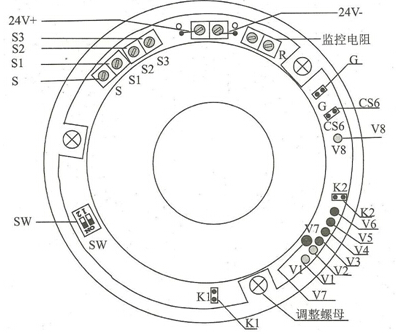

三、DFTC-HW型防爆红外光束感烟火灾探测器的接线



1.指示灯V1～V6，用于调试时接收红外光线信号强弱指示，表示接收器接收到红外光线信号由弱到强，黄灯表示接收器信号弱；绿灯表示接收器在正常工作区；V5绿灯表示接收器工作处于更佳工作状态；V6红灯表示接收器的信号恒强，不能在这个状态下工作。

2.V7：火警指示灯。

3.V8：环境光线指示灯，一般初调试时V8不能点亮。

4.S、S1为一组继电器信号输出（火警），正常监视时常开，火警时闭合。

5.S2、S3为一组继电器信号输出（故障），正常监视时常闭，故障时常开。

6.电阻R为两总线输入模块的断线监控电阻。

7.SW为二位拨码开关，用来控制探测器的感烟灵敏度和探测距离的关系。

8.K1为短路连接，连接时表示抗干扰延时。

9.K2为短路连接，控制V8的点亮。
