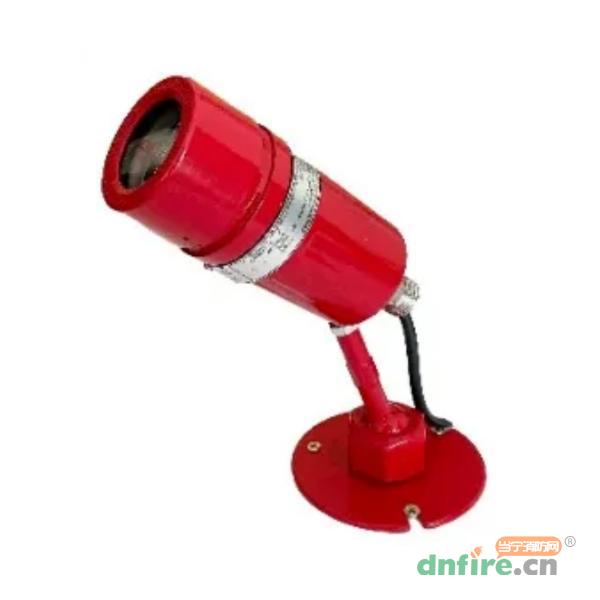

一、JTGB-HM-TX3H01点型红外火焰探测器概述

　　JTGB-HM-TX3H01点型红外火焰探测器，本产品为单波段红外传感器，采用斜率递增信号检测技术（PAM）对探测环境进行监测，提高了探测器的稳定性及持续使用性，快速完成火焰识别检测火情的能力。

　　探测器采用两总线制连接方式，可与泰和安火灾报警控制器直接连接，实现火警及故障信号上传；也可独立使用，报警时由信号线输出火警状态，报故障时由探测器信号线输出故障状态。

二、JTGB-HM-TX3H01点型红外火焰探测器功能特点

　　1.两总线：直接接入火灾报警总线，不需外接模块。

　　2.自动灰尘检测：实时检测污染。

　　3.高防爆等级：适用多种爆炸环境。

　　4.支持独立工作：具备火警、故障触点输出。

三、JTGB-HM-TX3H01点型红外火焰探测器技术参数

工作电压	额定电压DC 24V电压范围15V～28V，额定功率：≤0.05W
工作电流	静态工作电流：2mA，报警状态电流：2mA
光谱响应	4.0 um～4.8um
响应时间	5 s～10s，监测角度：≤100°
灵敏度	I级，1m～40m处能响应（火焰高度：0.1m～1.3m晃动火焰）
防爆标志	Ex dbⅡC T6 Gb/Ex tb IIIC T80°C Db
防护等级	IP66
环境温度	-20℃～+60℃
相对湿度	≤98%RH(45±2℃)
可调角度	旋转角：360°，俯仰角：90°
状态指示	工作指示灯绿色：正常时闪亮、内部器件损坏报故障绿灯不亮 报警指示灯红色：正常时灭、火警时常亮
输出方式	总线制，（多线火警时：黄白线导通）
触点容量	DC 60V/100mA
外形尺寸	Ф62mm×163mm
执行标准	GB 15631-2008 GB/T 3836.1-2021 GB/T 3836.2-2021 GB/T 3836.31-2021

四、JTGB-HM-TX3H01点型红外火焰探测器接线说明

　　布线要求：蓝线、绿线与火灾报警回路总线连接，宜选用截面积1.0mm2~1.5mm2的阻燃或耐火双绞护套电缆，探测器外壳应良好接地，满足防爆规范要求。

五、JTGB-HM-TX3H01点型红外火焰探测器故障处理表
