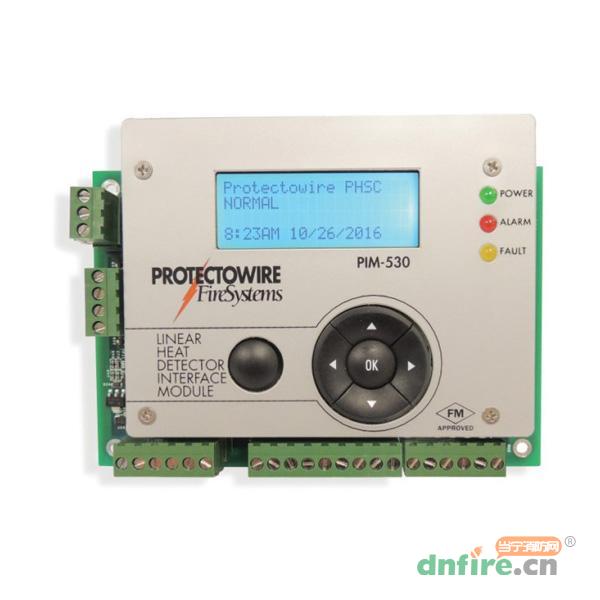

一、PIM-530线型感温探测器接口模块的概述

PIM-530是一种探测控制模块，可作为主火灾报警控制面板探测电路或可寻址节点与Protectowire数字线性感温探测器之间的接口。该模块提供一(1)个受监控的探测电路，可现场接线，进行A级（D型）和B级（B型）的监测。报警启动电路可在长达6560英尺（2000米）的范围内操作标准PHSC或PLR数字式保护线性感温探测器。PIM-530启动电路还与其他类型的非电阻式常开触点报警启动装置兼容。

二、PIM-530线型感温探测器接口模块的特点

◎可进行A级（D型）和B级（B型）的监测，最长2000m的Protectowire线型感温探测；

◎集成Protectowire报警点位可以与屏幕显示进行现场校准；

◎采用LED背光显示，Modbus over RS-485通信；

◎安装简单，有额定外壳对主机火警控制面板或远距离危险处进行保护；

◎可选配本安型检测电路，可运行与危险场所。

◎64条事件历史记录（FIFO）

◎4x20LED背光LCD显示屏

◎单独的电源、警报和故障指示灯

◎通过RS-485进行Modbus通信

◎4-20mA输出，用于状态和报警点定位

三、PIM-530线型感温探测器接口模块的技术参数

电气：

·电源输入-调节后的12至24 VDC(+10%/-15%)1.6W

·有限电源、机载浪涌和EMI保护装置

输入：

·一个启动装置电路可监控长达6,560英尺（2,000米）的PHSC或PLR数字式保护线性感温探测器。

方案I：

·本安型启动装置电路，最长可达6,560英尺(2,000米）或危险场所计算和应用允许的更短距离。

环境：

·环境温度范围：标准版-29°至49℃（-20°至120℉）

LT版-40°至49℃(-40°至120℉)

·湿度最大95%无冷凝

指标：

·4x20字符LED背光LCD显示屏

·一个绿色”电源”指示灯

·一个红色”报警”指示灯

·一个黄色”故障”指示灯

继电器输出（额定1A 24VDC电阻式）：

·一（1）组表单C（SPDT）故障触点

·一（1）组C形（SPDT）报警触点

4-20mA输出

·一(1)个4-20mA输出，用于模块状态

·一（1）个4-20mA输出，用于报警点位置读数

可选机柜规格

·高10.5英寸x宽8.5英寸x深4.5英寸(27厘米x21.5厘米x11.4厘米）

·外部安装支脚的总高度增加1.6英寸(4厘米·清晰的全视角门

·NEMA4X等级（仅通过UL认证)*（最接近的IEC等效值-IP66）

选项1增加了外壳尺寸。具体可联系咨询。

选项I-本安型检测电路

·选件1提供B级本质安全检测电路，可用于危险区域。该功能在每个区域使用一个并联二极管栅极，经FM认证，适用于Ⅰ类、Ⅱ类和Ⅱ类1分区A、B、C、D、E、F和G组；I类0区，AEx ia IICT6Ga-29℃≤Ta≤+49℃。
