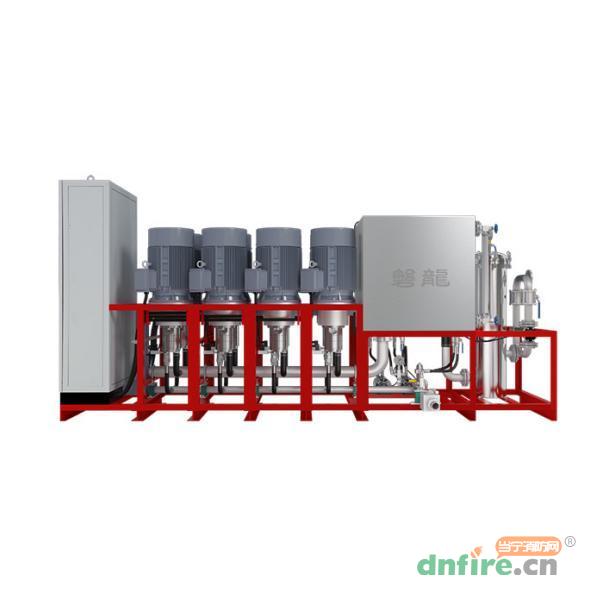

一、立式高压细水雾灭火装置（闭式）概述

　　立式高压细水雾灭火装置（闭式）利用清水作为灭火介质，采用特殊的喷头在特定的压力下将水流分解成雾滴进行灭火，具有高效、经济、适用范围广等特点，已成为替代气体灭火和其他灭火设备的重要技术之一，具有广泛的应用前景。

二、立式高压细水雾灭火装置（闭式）设备组成

1.控制柜安装架	2.控制柜	3.泵组出水软管
4.泵组主进水管	5.泵组进水软管	6.高压泵
7.泵组安装架	8.电机	9.水箱
10.液位计	11.高精过滤器	12.水箱进水管路组
13.集流管	14.稳压泵	15.安全阀
16.压力表	17.泄压调压阀	18.水箱安装架

三、立式高压细水雾灭火装置（闭式）技术参数

产品型号规格	XSWBGB（额定流量）/14-PL（进口丹佛斯九柱塞泵系列）
产品型号规格	XSWBGB（额定流量）/14-PAVLN（国产九柱塞系列）
额定工作压力	14 MPa
单台泵组额定流量	112 L/min
工作电源	AC 380V，50 Hz
启动方式	玻璃球定温57℃或68℃
使用环境温度	4 ℃ ～ 50 ℃



　　注：

　　高压细水雾灭火装置型号表示：如XSWBGB112/14-PL。

　　XSW——细水雾灭火装置；

　　第一个B——细水雾灭火装置为泵组式；

　　G——细水雾灭火装置压力等级为高压；

　　第二个B——闭式；

　　112——装置额定流量（L/min）；

　　14——装置额定压力（MPa）；

　　PL——磐龙(PAVLN)，代表使用进口丹佛斯九柱塞泵系列。

四、立式高压细水雾灭火装置（闭式）设备布置说明

　　注1：示意图包含泵组、稳压泵、控制柜等部件的基础尺寸和设备重量（高压系统包括了中继水箱），如需设置独立的储水箱和补水泵，储水箱容积和补水泵应由相关专业计算确定。

　　注2：细水雾灭火装置设备间的门应能方便设备搬运，门的净宽度可参考所选型号的部件外形尺寸，或者预留吊装孔，吊装孔尺寸建议不小于控制柜及中继水箱的基础尺寸。

泵组数量	设备型号	设备重量	设备外形尺寸（长*宽*高）	基础尺寸（L*W）
一用一备	XSWBGB 112/14-PL	2460kg	2.855*1.01*2m	3.255*1.41m
二用一备	XSWBGB 224/14-PL	2870kg	3.36*1.01*2m	3.76*1.41m
三用一备	XSWBGB 336/14-PL	3200kg	3.54*1.01*2m	3.94*1.41m
四用一备	XSWBGB 448/14-PL	3570kg	4.045*1.01*2m	4.445*1.41m
五用一备	XSWBGB 560/14-PL	3860kg	4.195*1.01*2m	4.595*1.41m
六用一备	XSWBGB 672/14-PL	4300kg	4.7*1.01*2m	5.1*1.41m
七用一备	XSWBGB 784/14-PL	4640kg	4.78*1.01*2m	5.18*1.41m
八用一备	XSWBGB 896/14-PL	5030kg	5.365*1.01*2m	5.765*1.41m
九用一备	XSWBGB 1008/14-PL	5350kg	5.365*1.01*2m	5.765*1.41m

五、立式高压细水雾灭火装置（闭式）应用场所

　　1）档案馆、图书馆书库、档案资料库、文物库等场所的可燃固体表面火灾；

　　2）配电室、计算机房、数据处理机房、通讯机房、中央控制室等场所的电气设备火灾。
