一、SJ-PJK-01型水炮控制器概述

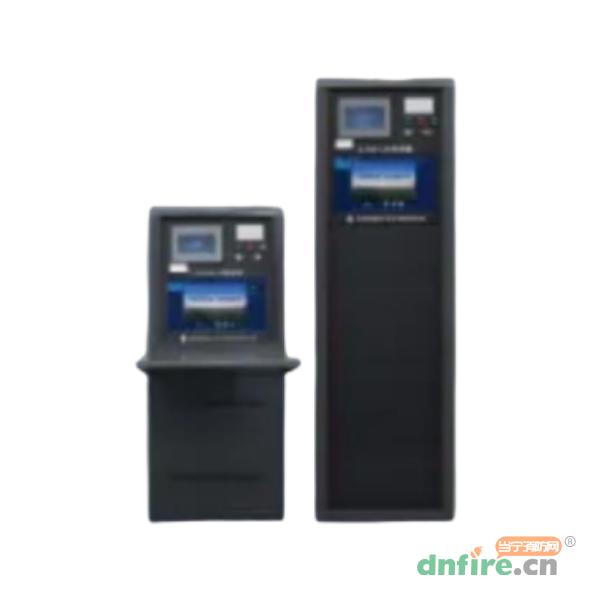

　　SJ-PJK-01型水炮控制器是根据自动跟踪定位射流灭火系统的特点而开发的配套设备，可配接ZDMS0.6/5S-SP0501、ZDMS0.6/10S-SP1001、ZDMS0.8/20S-SP2001、ZDMS0.8/30S-SP3001型水炮。水炮控制器为现场操作盘提供工作电源，可实现火警指示、故障指示、在线通讯、联动设备的手动/自动状态转换控制及强制喷水灭火等功能，并能提供给其它消防报警系统火警信号。水炮控制器采用单节琴台式或立柜式机箱，设有操作面板及接线端子。

二、SJ-PJK-01型水炮控制器功能特点

　　每台水炮控制器最多可以控制99台SJ-CZP-01型现场操作盘，每台SJ-CZP-01型现场操作盘最多可以控制8台小水炮(流量5L/S、10L/S水炮)或8台大水炮（流量20L/S、30L/S水炮）。

　　与现场操作盘采用CAN总线通讯方式。

　　具有手动、半自动、自动三种工作方式。自动状态下水炮系统自动完成灭火；手动状态下需要人工控制水炮运转及灭火；半自动状态下，水炮能自动扫描定位，需要人工确认火警信息后，开阀、启泵来灭火。

　　具有实时时钟、工作记录、信息打印等功能，记录最大数量为4096条。

　　可以接输入输出模块用于监测各种设备状态和控制。

三、SJ-PJK-01型水炮控制器技术参数

型号	SJ-PJK-01
安装方式	单节琴台或立柜
外形尺寸	550×930×1300（琴台式）、550×550×1750（立柜式）
通讯方式	CAN(与现场操作盘通讯)
主电电源	AC220V
工作环境温度	0~40℃
环境相对湿度	≤95%RH 不凝露
执行标准	GB 25204-2010《自动跟踪定位射流灭火系统》

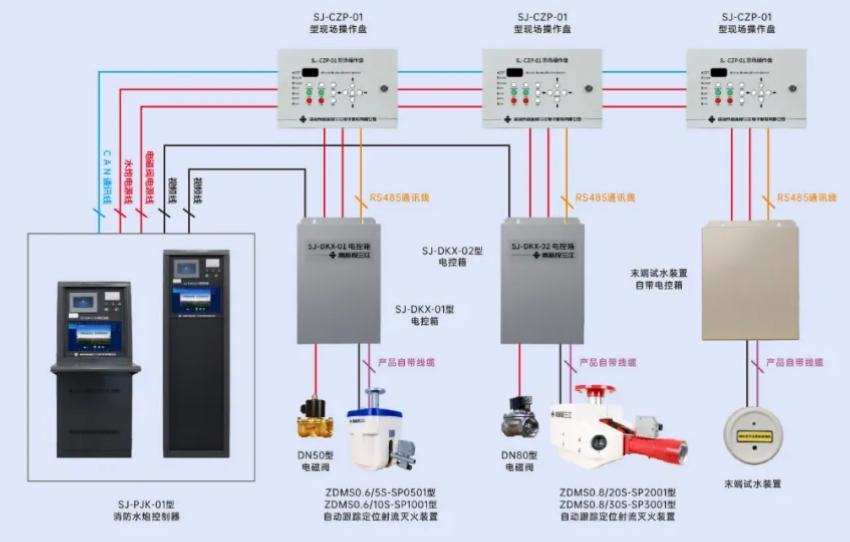

四、SJ-PJK-01型水炮控制器接线图

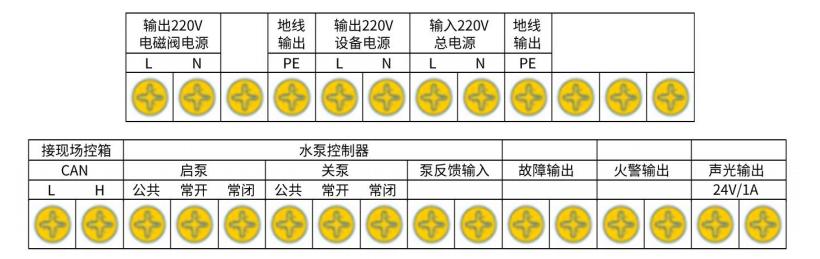

五、SJ-PJK-01型水炮控制器接线端子说明

　　输入220V总电源：系统供电输入，接消防电源或UPS电源。输出220V设备电源：为水炮提供AC220V电源，连接到现场操作盘对应端子上。

　　输出220V电磁阀电源：为阀提供电源，连接到现场操作盘对应端子上。

　　CAN：CAN总线，实现远程联网控制(屏蔽双绞线，屏蔽层单端接地，严禁与强电穿同一防火管)。

　　启泵：提供常开常闭触点，开泵时公共与常开闭合，直至关泵为止。

　　关泵：提供常开常闭触点，关泵时公共与常开点短暂闭合，大约5s后断开，为点动信号，非一直闭合。

　　泵反馈输入：短接泵反馈触点，主机正面泵反馈灯会点亮，该触点可以测出24V电，为正常现象。

　　故障输出：当系统有CAN通讯故障或485通讯故障时，该触点会输出闭合信号。

　　火警输出：当系统有火警信息时，该触点会输出闭合信号，直至系统总复位时断开。

　　声光输出：当系统有火警信息时，该触点会输出一组24V的电源输出，可接非编码的声光报警器。
