一、AEC2393a可燃气体报警控制器功能特点

　◎19″标准3U盘装式全金属结构机架，各个通道带滑轨的拔插式设计，标准3U机柜安装，安装方便、体积小巧（体积为AEC2392a的73%），抗RFI/EMI干扰；

　◎主控卡与通道卡具有分别设置、同步显示功能。其中主控卡为大屏幕液晶汉显，中文菜单操作，显示和操作更加方便快捷；

　◎通道卡能独立工作，独立菜单操作，可避免因主控卡失效或其他通道卡故障而影响本通道对现场气体的监测；

　◎通道卡可接收（4～20）mA信号或开关量信号输入，可配接可燃气体探测器、有毒有害气体探测器、氧气探测器、火焰、烟感/温感探测器、手动报警按钮等多种设备；

　◎通道卡的多类型输出，便于联动现场外控设备，便于集成到上位控制系统（如DCS、PLC等）；

　◎主控卡集成电源卡和一路通道卡功能，各通道均可带HART通讯模块，功能强大；

　◎输出驱动能力强，每路输出能力达到8W，可直接驱动带声光报警器的一体化带显示探测器；

　◎主控卡集成原2392a的电源卡和一路通道卡功能，各通道均可带HART通讯模块，功能强大；

　◎通道卡带三色背光LCD，正常、故障、报警状态一目了然；

　◎配合OLED屏幕和铝合金拉丝面板，整体造型美观大气。

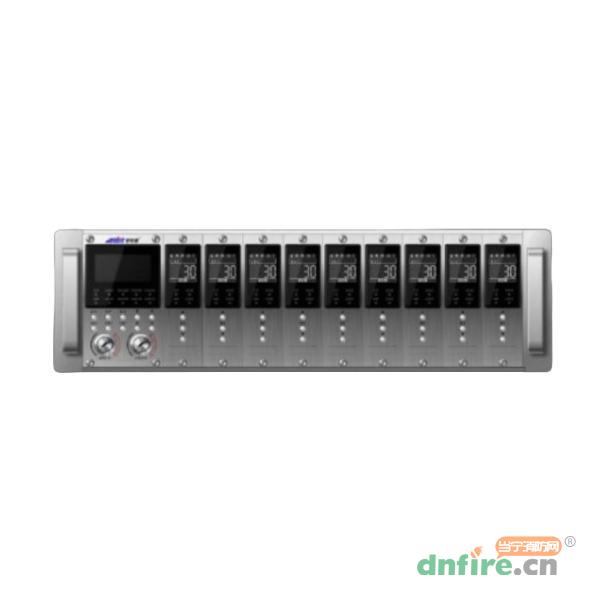

二、AEC2393a可燃气体报警控制器控制面板介绍

　　控制器控制面板包含主控卡，通道卡的显示界面和操作界面，包括显示屏、LED状态指示灯、报警蜂鸣器（安装在主控卡内部）和操作按键。主控卡有10个操作按键，通道卡有3个按键，见下图：

（部分）

三、AEC2393a可燃气体报警控制器技术参数

电源卡	AC176V～AC264V（50Hz±0.5Hz）
标准配制（10路）	1张主控卡、9张通道卡、1个19″标准3U机架
标准机架外形尺寸	19″标准3U机架（ 长×宽×高：483mm×252mm×132.5mm）
使用环境	温度0℃~+40℃，相对湿度≤93%，大气压86kPa~106kPa
整机重量	约4.5kg（不含备电）
外置备用电源	DC12V/7Ah×2铅酸蓄电池（机箱外置）
▽指标项目	▽主控卡	▽通道卡
工作电源	DC24V±6V	DC24V±6V
检测气体类型	%LEL、%VOL、ppm	%LEL、%VOL、ppm
量程范围	(0-100)%LEL、(0-100)%VOL、(0-9999)ppm	(0-100)%LEL、(0-100)%VOL、(0-9999)ppm
示值误差	±5%FS	±5%FS
工作方式	接入通道卡或独立工作	接入主控卡或独立工作
容量	10，可接9个通道卡、主控卡本身可接入1组(4-20mA)标准电流信号	一张通道卡接一只4-20mA变送器
功耗	3W	1W/通道卡
输入信号	经通道卡或本地接入4-20mA标准电流信号或无源开关量信号	4-20mA标准电流信号或无源开关量信号
输出信号	RS485（标准MODBUS）；3组继电器（AC250V/10A或DC30V/10A）	一张通道卡输出：3组继电器（高、低限报警、故障）
报警方式	声音及LED光报警	LED光报警
显示方式	OLED液晶汉显	LCD段码液晶显示

四、AEC2393a可燃气体报警控制器对外接口

　　主控卡连接9路通道卡，各路通道卡连接4～20mA分线制或无源开关量信号输出的通讯设备，如：GTYQ-AEC2232bX、GQ-AEC2232bX、GT-AEC2232aT、GTYQ-AEC2232b、GQ-AEC2232bX-P、GQ-AEC2232b等安可信气体探测器，也可连接其它4～20mA输出的变送器。主控卡2组内置模块能实现对外部设备（现场声光、电磁阀、风机等）的远程联动，也可通过各通道卡提供的3组继电器信号输出端子联动外部设备（如现场声光等）；也可通过RS485通讯接口实现与上位系统的远程通讯，从而实现上位系统对多区域AEC2393a气体检测系统的集中监控。

　　主控卡：

　　F1+,F2-;LA1+,LA2-;HA1+,HA2-：（3组）继电器外控信号输出端子

　　A+、B-：RS485通讯接口接线端子

　　L、PG、N：AC220V电源接线端子

　　B＋、B-：备用电源接线端子

　　+24V、SIN、GND：4～20mA或无源开关量探测器信号输入端子

　　通道卡：

　　NC（常闭）、COM（公共），NO（常开）：（3组）继电器外控信号输出端子

　　24V、SIN、GND：4～20mA或无源开关量探测器信号输入端子

　　当接入信号为无源开关量信号时：两信号端接入4～20mA（IN）、+24V两端，如需为接入设备提供DC24V供电，接线方式见下系统配置图。

　　内部端子：

　　CAH、CAL、VSS、24V：内部通讯接线端子（出厂前已连接）

　　注：1、接线端子最大允许线径2.5 mm2。

　　2、主控卡继电器输出，出厂默认为无源开关量信号。
