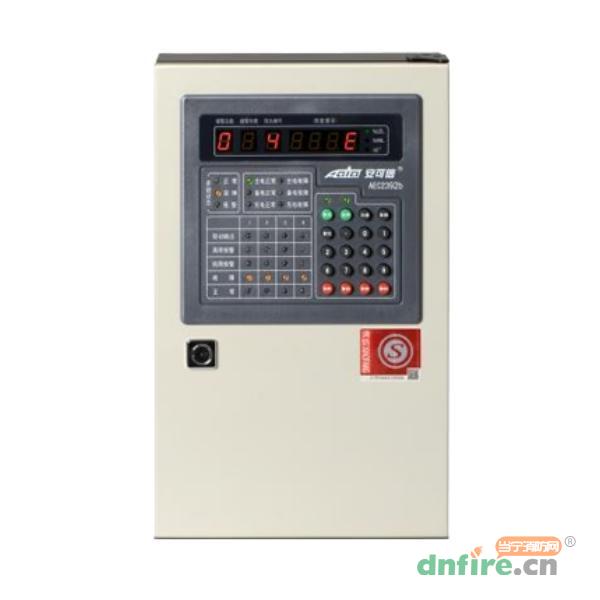

一、AEC2392b气体报警控制器概述

　　AEC2392b气体报警控制器是一款4-20mA多线制气体报警控制器，采用壁挂的安装方式，最大点位为4点。其采用标准信号转换方式，能适配行业内不同厂家的气体探测器。同时，采用此种通讯方式时，每一处设备工作各自独立，互不干扰，系统整体稳定性较强。

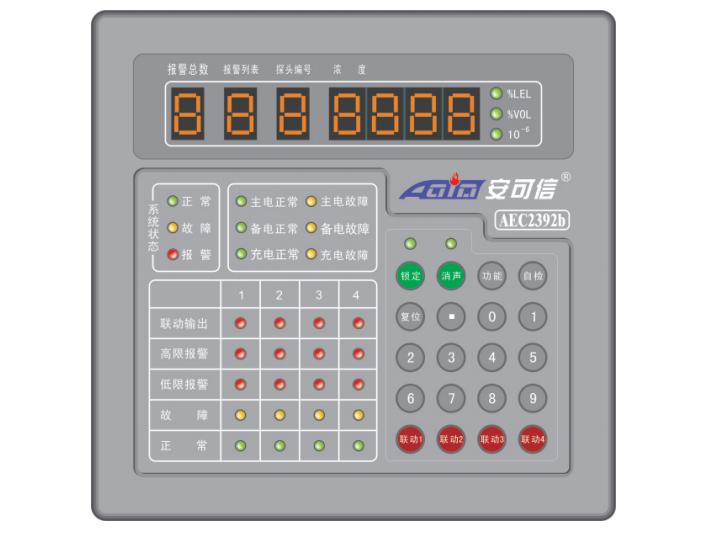

（控制面板图）

二、AEC2392b气体报警控制器功能特点

　　分线制信号传输（GND、+24V、IN）

　　可燃、毒性气体、氧气的实时浓度（%LEL、ppm、%VOL）、开关量信号监测显示

　　自动校准、自动跟踪传感器老化状况

　　抗RF1/EMI干扰

　　两极报警：低限报警、高限报警

　　现场可编程联动输出

三、AEC2392b气体报警控制器技术参数

型号	AEC2392b
名称	气体报警控制器
品牌	安可信
工作电压	AC220V±15%（50Hz±1％）
容量	1～4点
检测气体类型	%LEL、ppm、%VOL，开关量信号
量程	可燃气体：最大量程100（5LEL） 毒性气体：最大量程9999（ppm） 氧气：最大量程100（%VOL）
功耗	≤10W（不含配套设备）
负载能力	单路24V最大输出电流≤300mA
使用环境温度	0℃～40℃
相对湿度	≤93%RH
报警方式	声光报警
示值误差	±5%FS
报警误差	设置报警浓度的±15%
显示方式	数码管
信号传输	4~20mA标准信号（三线制）
信号传输距离	≤1000m（1.5mm²）
输出	5组触点信号，容量10A/DC24V或10A/AC220V RS485总线接口（标准MODBUS协议）
备用电源	12VDC/2Ah×2
整机重量	约6kg
外形尺寸	长×宽×厚：365mm×220mm×97mm

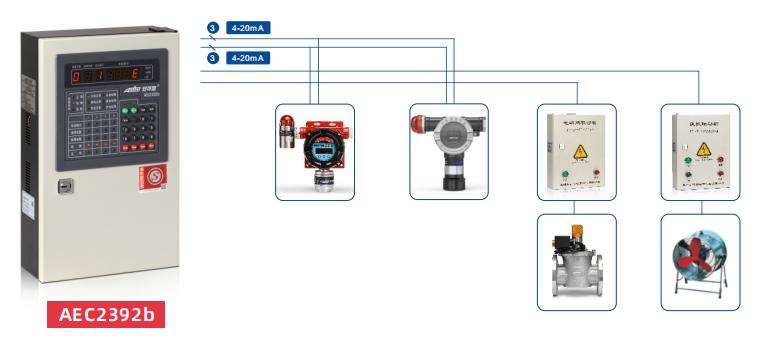

四、AEC2392b气体报警控制器系统图

　　适配气体探测器：GTYQ-AEC2332bX、GQ-AEC2332bX、GT-AEC2232aT、GQ-AEC2232b、GTYQ-AEC2232b、AEC2338、GQ-AEC2232bX-P、AEC2338-D

　　风机联动箱：JB-ZX-AEC2252F

　　电磁阀联动箱：JB-ZX-AEC2252B

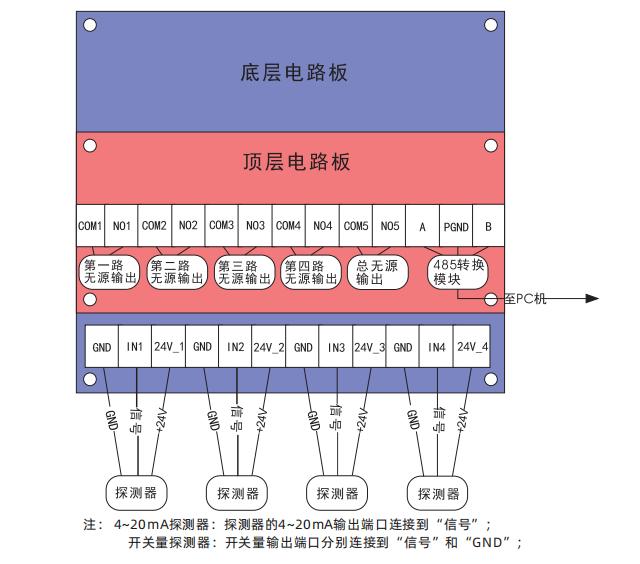

五、AEC2392b气体报警控制器接线示意图

　　AEC2392b可提供4组分线接线端子，可以连接本公司生产的分线制通讯设备，如气体探测器:GTYQ-AEC2232b、GTYQ-AEC2232bX、GQ-AEC2232bX等安可信分线探测器，也可连接其他4～20mA信号输出的变送器，对现场气体浓度进行监控。同时，可通过内置的5组可编程模块对外部设备（现场声光、电磁阀、风机等）进行远程逻辑控制。也可通过RS485通讯接口实现与上位系统的远程通讯。
