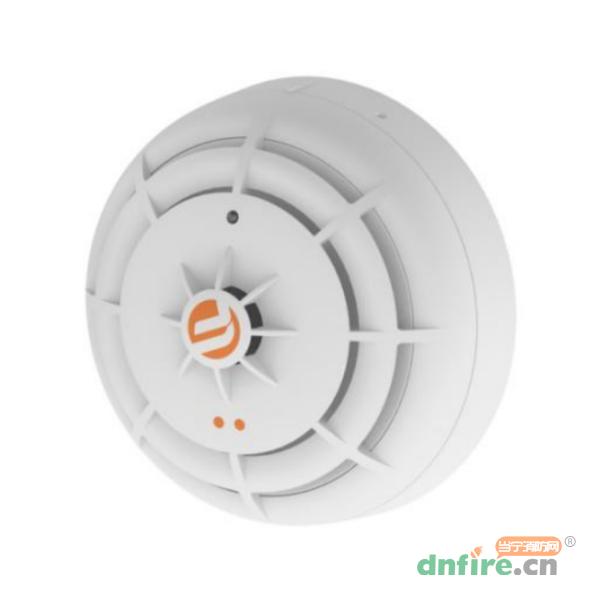

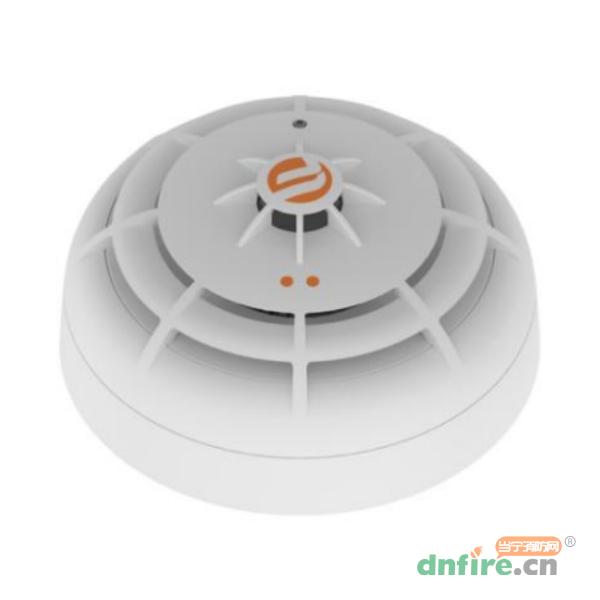

一、SONAR-SOCTA型点型复合式感烟感温一氧化碳火灾探测器概述

　　SONAR-SOCTA型点型复合式感烟感温一氧化碳火灾探测器（简称复合探测器）是法国范思科股份有限公司(FINSECUR)开发的复合探测器。该产品具有多级烟雾灵敏度，多种感温类别及一氧化碳报警阈值可调功能，用户可根据自身使用需求任意设置。具有一路有源输出节点，可驱动报警门灯（JBF1374型火灾光警报器）或小型继电器。MCU采用消防专用芯片，具有性能稳定，可靠性高的特点。

二、SONAR-SOCTA型点型复合式感烟感温一氧化碳火灾探测器工作原理

　　复合探测器感烟探测部分由迷宫，红外发射部分、红外接收部分及相应的放大处理等电路组成。正常工作时，当迷宫中没有烟时，红外发射管发出的红外光不能到达接收管，因此，放大器没有输出；而当迷宫中有烟时，红外发光管发出的光由于烟的散色作用，有部分红外光到达接收管，迷宫中烟的浓度越大，放大器输出就越大，当烟浓度达到设定报警阈值时电路给出报警信号。

　　感温部分由热敏电阻及相应的放大处理等电路组成。热敏电阻是一种具有温度敏感性的半导体电阻，阻值随温度的变化而变化，当温度达到设定报警阈值时电路会发送报警信号。

　　一氧化碳气体探测部分由电化学传感器、信号转换及放大电路等组成。当气体扩散进入电化学传感器后，进行氧化还原反应，产生的电流通过外电路进行电流电压转换处理。该电流的大小与气体浓度成比例关系，从而实现气体浓度的测量。当气体浓度达到设定报警阈值时电路会发送报警信号。

三、SONAR-SOCTA型点型复合式感烟感温一氧化碳火灾探测器功能特点

　　污染自动补偿。根据自身的污染程度进行零位修正，最大程度减少误报；

　　适用范围广，对不同材质燃烧后产生的白烟或黑烟均可响应；

　　感温支持多种类型报警：A1R,A2R,A1S,A2S；

　　感烟支持高、中、低三级灵敏度调节；

　　一氧化碳报警阈值可调：调节范围23~200 uL/L（ppm）；

　　可配置感烟、感温、一氧化碳单独报警或复合报警功能；

　　稳定性高，抗静电、抗灰尘附着、抗电磁干扰、抗腐蚀；

　　抗潮湿能力、抗环境温度影响能力强，可适应不同气候环境的要求；

　　采用SMT表面贴装工艺，采用导光柱；

　　内置短路隔离器（电源负极），隔离回路中存在短路故障的线路。

四、SONAR-SOCTA型点型复合式感烟感温一氧化碳火灾探测器技术参数

型号	SONAR-SOCTA
名称	点型复合式感烟感温一氧化碳火灾探测器
品牌	Finsecur（范思科）
工作电压	DC13V-28V，调制型，控制器提供，有极性
监视电流	≤ 0.34mA（DC24V）
报警电流	≤ 0.54mA（DC24V）
有源输出节点电流	≤15mA
确认灯	正常监视状态：指示灯红色闪亮 故障状态：指示灯不亮 报警状态：指示灯红色常亮
隔离器功能	内置短路隔离器（电源负极）
线制	二线制 有极性
编址范围	1~252
编址方式	专用电子编码器
最远传输距离	1000m（ZR RVS 2×1.5mm2）
兼容性	青鸟消防JBF-11SF-C(252)、JBF51S0X、JBF5013 等系列控制器
外壳材质	塑料
外观颜色	Pantone white C
保护面积	40-60m²（具体需依据规范）
类别	烟雾灵敏度：高、中、低三级可调（出厂默认中级）
温度类别	A1R, A2R, A1S, A2S（出厂默认 A2R）
CO 报警阈值	23~200 uL/L（ppm）[出厂默认 50 uL/L(ppm)]
工作温度	-10℃～+50℃
贮存温度	-20℃～+65℃
相对湿度	≤95%(无凝露)
产品质量	约 130g（含底座）
外形尺寸	Φ111mm×H55mm（含底座）
执行标准	GB 4715-2005《点型感烟火灾探测器》 GB 4716-2005《点型感温火灾探测器》 GB 15631-2008《特种火灾探测器》 Q/FIN 001-2022《点型复合式感烟感温一氧化碳火灾探测器》

五、SONAR-SOCTA型点型复合式感烟感温一氧化碳火灾探测器接线说明

　　回路总线采用不小于ZR RVS 2×1.5mm2导线。

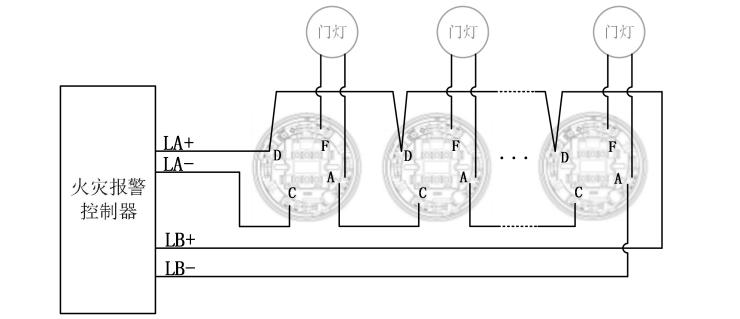

　　回路总线在C、D、A端子上接入，接线有极性要求，D为正极，C为负极输入，A为负极输出，接下一个底座的C端子，如图所示。

　　有源输出设备接在底座A、F端子上，A为有源输出-，F为有源输出+，如图所示。建议每个回路同时动作的有源输出设备（门灯）不多于5个。

六、SONAR-SOCTA型点型复合式感烟感温一氧化碳火灾探测器应用范围

　　复合探测器应用于两总线火灾报警系统中，可配接青鸟消防报警控制器使用；

　　应用设计遵照国家标准GB 50116-2013《火灾自动报警系统设计规范》；

　　主要用来探测可见的燃烧产物及起火速度缓慢的初期火灾，适用于宾馆客房、办公楼、图书馆、影剧院邮政大楼以及锂离子储能电站等场所。
