一、JTF-GOF-GST9713概述

　　JTF-GOF-GST9713点型复合式感烟感温火灾探测器(以下简称探测器)是由烟雾传感器件和半导体温度传感器件从工艺结构和电路结构上共同构成的多元复合探测器。与GST-LD-8320A终端器配合使用，可与多线制火灾报警控制器或通过GST-LD-8319编址接口模块与我公司生产的火灾报警控制器相连，完成探测器的信号处理。配套底座为DZX-02。

二、JTF-GOF-GST9713特点

　　该探测器为非编码型，是我公司最新推出的一款新型探测器。复合探测技术是目前国际上正在流行的新型多功能高可靠性的火灾探测技术。它不仅具有普通散射型光电感烟探测器的性能，而且兼有定温、差定温感温探测器的性能。正是由于感烟与感温的复合技术，使得该款探测器克服了普通散射型光电探测器对黑烟小颗粒烟雾的不敏感特性，能够对国家标准试验火SH3（聚氨酯塑料火）和SH4（正庚烷火）的燃烧进行探测和报警。同时该款探测器也能对酒精燃烧等有明显温升的明火探测报警。

三、JTF-GOF-GST9713技术特性

　　1.探测器类别：A2R

　　2.工作电压：直流总线电压：DC24V允许范围：DC16V～DC28V

　　3.静态电流≤60A(注：静态时探测器可工作在DC16V～DC28V电压范围内。)

　　4.报警电流≤30mA(注：报警时电流的大小取决于控制器的限流情况。不允许直接用DC24V供

　　电，否则探测器会因无限流电阻而烧坏。)

　　5.最大波纹电压：4V(峰峰值)

　　6.报警复位：瞬间断电(5sMin，DC2.5VMax)

　　7.上电时间≤10s

　　8.最高风速：7.6m/s(1500fpm)

　　9.报警确认灯：红色，正常监视时周期性（2s～4s）闪亮，报警时常亮

　　10.保护面积：当空间高度为6m～12m，一个探测器的保护面积，对一般保护现场而言为80m²。

　　11.空间高度为6m以下时，保护面积为60m²。具体参数应以GB50116《火灾自动报警系统设计规范》为准。

　　12.线制：与电源线采用有极性二线制连接

　　13.使用环境：

　　温度：-10℃～+50℃

　　相对湿度≤95%，不凝露

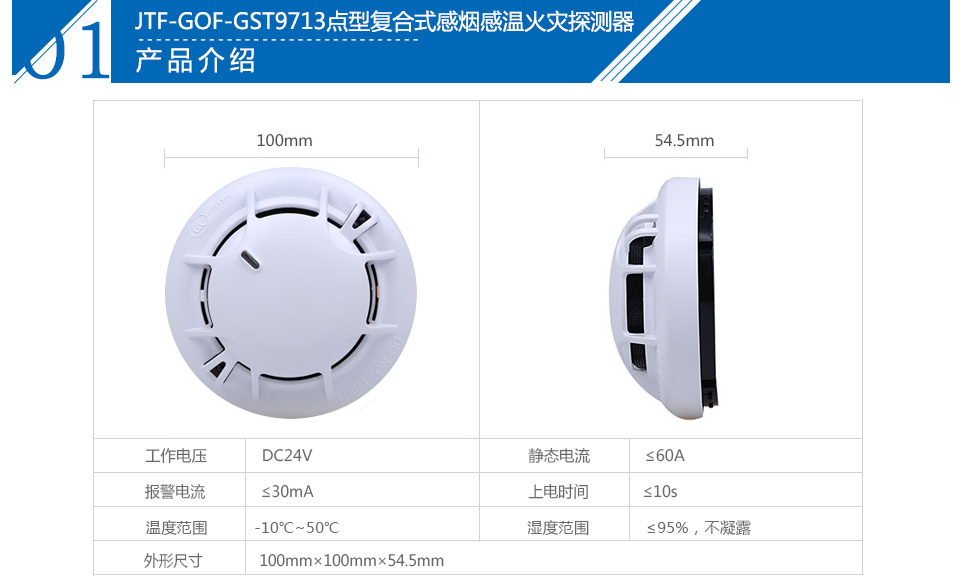

　　14.外形尺寸：直径：100mm高：54.5mm(带底座)

　　15.外壳防护等级：IP23

　　16.壳体材料和颜色：ABS，象牙白

　　17.重量：约110g

　　18.安装孔距：45mm～75mm

　　19.执行标准：GB4715-2005、GB4716-2005

四、JTF-GOF-GST9713结构特征与工作原理

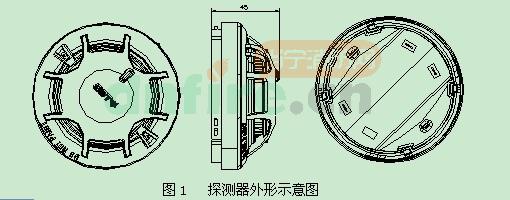

　　1.探测器外形示意图如图1所示。

　　2.工作原理

　　普通散射光型烟雾探测器对那些产生小颗粒黑色烟雾的燃烧不敏感，因为这些小粒子对光的散射作用较小，因此许多光电感烟探测器对国家标准试验火SH3（聚氨酯塑料火）和SH4（正庚烷火）的燃烧由于信号较小而探测不到。但由于这些火都伴随着明显的温升，因此本探测器将普通散射型光电感烟的采样信号和温度传感器的采样信号复合在一起，利用复合“火灾量”算法有效地提高烟雾探测的灵敏度，使探测器对小粒子黑烟明火也能及时探测报警，扩大了光电探测的应用范围。

　　探测器采用电流输出方式，当单片机检测到火警信号后，点亮火警指示灯，同时回路电流增大，与探测器配接的编址接口模块检测后，向火灾报警控制器发出报警信号。

1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；

当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！

服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！

注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！

权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。

商品属性
[型号]	JTF-GOF-GST9713
[名称]	感烟感温复合式火灾探测器
[工作电源]	DC12V～DC28V
[环境温度]	-10℃～+55℃
[环境湿度]	≤95%，不结露
[尺寸]	直径：100mm 高：54.5mm (带底座)
[防护等级]	IP23
[重量]	110g
[使用类别]	通用
[安装方式]	点型探测器
[编码方式]	非编码
[类别]	复合式烟温探测器
[别名]	JTF-GOF-GST9713烟温复合
