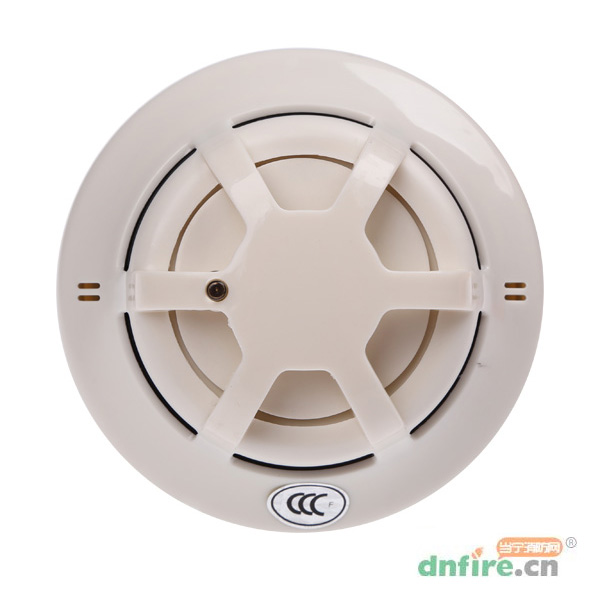

一、JTF-GDF/LD3200E点型复合感烟感温火灾探测器(A2S)概述：

    JTF-GDF/LD3200E点型复合感烟感温火灾探测器是利用光电传感器及温度传感器技术，内置单片机，具有现场参数采集的能力，能准确分析火情、辨别真伪，降低误报率，并可根据应用场合的不同修改探测器的报警灵敏度阈值。每个探测器占用一个节点地址，采用电子编码方式编码，操作方便。采用超薄式结构设计，无污染，抗潮湿、抗干扰能力强，可靠性高，性能价格比高。JTF-GDF/LD3200E点型复合感烟感温火灾探测器广泛应用于各种工业和民用建筑中。该产品可与我公司生产的JB-QG/LD128E系列控制器配合使用。经中国消防产品质量认证委员会按照GB4715-93、GB4716-93和GB/T19001-2000检验和检测，符合认证要求，取得消防产品安全认证。

二、JTF-GDF/LD3200E性能：

★ 二总线，无极性
★ 采用电子编码方式编码，占用一个节点地址（0～255号）
★ 火警状态，红色指示灯快速闪烁
★ 内置单片机，工作可靠，误报率低
★ 抗潮湿、抗干扰能力强
★ 采用光电传感器和温度传感器双传感技术，无污染
★ 可调整探测器的报警灵敏度阈值

三、JTF-GDF/LD3200E主要技术指标：

主要技术指标
内容	技术参数
类型	烟温复合
报警温度	54℃-70℃(A2S)
典型应用温度	25℃
最高应用温度	50℃
指示灯	红色指示灯巡检时闪亮，报警时常亮
工作电压	DC14V-24V
工作电流	静态电流：<0.5uA　报警电流:<1.5mA
工作环境温度	-40℃-54℃
工作环境相对湿度	≦95%RH(40±2℃)
安装方式	配合本公司LD10EN底座安装使用，采用旋转式安装方式，安装方便
最大外形尺寸	Φ104mm×高47mm
重量	0.13kg±0.01kg

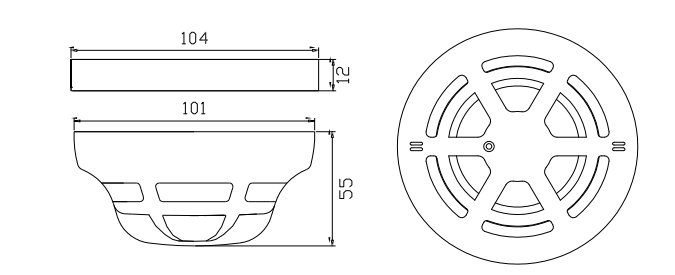

四、JTF-GDF/LD3200E结构与安装尺寸图：

五、JTF-GDF/LD3200E接线示意图：

六、安装步骤：

★在天花板预埋或吊顶骨架装入两个M４的螺丝，中心距为55～90mm
★将探头底座固定在这两个螺丝上
★将两根总线分别连接到探头底座的接线端子上
★将探测器旋入探头底座中

七、布线要求：

    探测器回路二总线宜选用截面积≥1.0mm2 的双色双绞铜芯线，穿金属管或阻燃管敷设，也可采用控制电缆，如：KVV-2×0.75;连接导线的长度应以总导线电阻＜70Ω为限，否则应增大导线的线径。

1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；

当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！

服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！

注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！

权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。

商品属性
[品牌]	利达华信
[型号]	LD3200E
[名称]	点型复合感烟感温火灾探测器
[工作电源]	DC 12～24V
[环境温度]	-10℃～+55℃
[环境湿度]	≤95%，不结露
[尺寸]	φ104mm×45mm
[重量]	0.10±0.01kg
[使用类别]	通用
[安装方式]	点型探测器
[编码方式]	编码
[类别]	复合式烟温探测器
[别名]	JTF-GDF/LD3200E烟温复合
