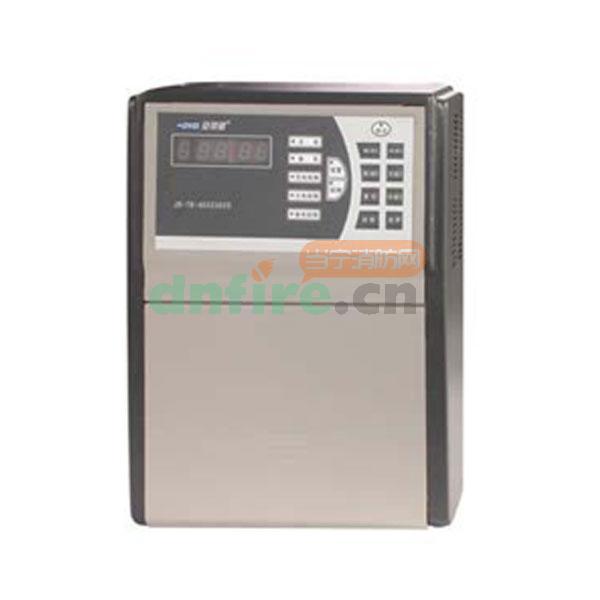

1、JB-TB-AEC2302S概述

JB-TB-AEC2302S气体报报警装置是由探测器与报警控制器组成的工业用气体安全检测仪器。探测器可以安装在有被测气体泄漏的室内、外危险场所；控制器安装在非防爆区域（控制室内）。当空气中有被测气体或液体蒸气挥发时，探测器即产生与空气中被测气体浓度成正比的电信号，传送给控制器，控制器经处理后显示出被测气体的浓度。当被测气体浓度达到或超过设定值时，控制器即发出声、光报警信号并输出控制信号启动相应控制装置，从而避免重大事故的发生。


2、JB-TB-AEC2302S主要特点

（1）四总线传输（S1、S2、GND、+24V）
（2）可切换的实时浓度（%LEL）显示或时间显示，用于可燃气体的监测
（3）自动校准、自动跟踪传感器老化状况
（4）抗 RF1/EMI 干扰
（5）三级报警：预报警、低限报警、高限报警
        当任一探测器所监测现场气体浓度达到预警浓度时，“报警”指示灯将显示为红色并闪烁，但预警信号不参与系统联动，且预警信号不被保持。在处理接收信号时，报警信号优于预警信号，预警信号优于故障信号。
        低限报警应设置在25%LEL 或以下（出厂默认为25%LEL，1～99%LEL 可调）；
        高限报警应设置在50%LEL（出厂默认为50%LEL，1～99%LEL 可调）。
（6）故障自动监测
        当有下列情况之一时，控制器能在10S 内发出与气体报警信号有显著区别的声、光故障信号：
        A. 当控制器与探测器及所连接的报警触发器间连接线短路；
        B. 探测器内部元件失效；
        C. 控制器主电源故障；
        D. 备用电源充电器与备用电源之间连接断路；
        E. 备用电源之间连接断路。
注：对于A、B 类故障，控制器能指示出部位；C、D、E 类故障，控制器能指示其类型。
（7）现场可编程联动输出
       控制器可以自动或手动动作内部 4 个联动模块来启动外部设备。
       自动控制需事先对联动模块进行逻辑编程，本控制器具有极强的逻辑编程功能，对某一联动模块，其逻辑关系参与变量可以包括现场所有探测器的高、低限状态，逻辑关系包括“与”、
“或”、“N 个变量与”、“N 个变量或”、“首尾变量之间的任意两个与”；“首尾变量之间的相邻两个与”等。当控制器报警时，将自动启动处于自动状态且满足预定义逻辑关系的内部联动模块。
（8）能够分别保存99 条报警和故障记录最近 99 次报警和故障记录查询，掉电不丢失。
（9）电源转换功能：能无间隙地在主备电源之间切换，且具有主备电源工作状态指示。

3、JB-TB-AEC2302S结构及安装

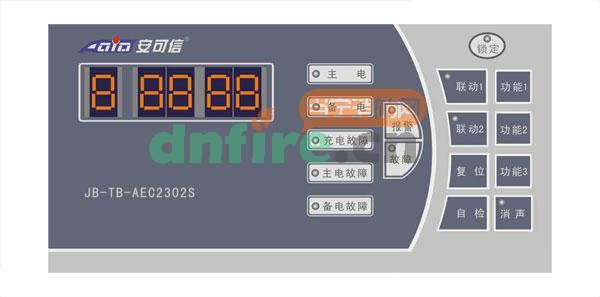

控制面板





4、JB-TB-AEC2302S配置接线说明

控制器与探测器的S1、S2对接，若为三线制应将控制器与探测器的S1、S2、GND对接(订货时需注明是三线制连接还是二线制连接)。
1）控制器配套探测器：最多外接2只JTQ-AEC2232dS点型可燃气体探测器。
2）为了控制外部设备，控制器内部提供了两组触点输出（又称为内部联动模块）。
3）两组内部联动模块可提供以下五种输出方式之一：
A、无源开关量信号输出触点容量：1A/AC220V或3A/DC24V
B、无源点动信号输出触点容量：1A/AC220V或3A/DC24V。可通过短接针J1、J2（见用户板背面）实现无源开关量信号与无源点动信号的转换，Jn短接，“输出n”为无源开关量信号输出，Jn断开则为无源点动信号输出。
C、DC24V/200mA电平信号输出(COM端为正极，NO端为负极)
D、DC24V/200mA脉冲信号输出(COM端为正极，NO端为负极)
E、电容输出(COM端为正极，NO端为负极)
