一、JB-FSD-A82G-Ex隔爆型火灾显示盘概述

　　JB-FSD-A82G-Ex型火灾显示盘是高新投三江自行研制生产的一款由微处理器控制的隔爆型火灾显示盘，通过无极性二总线和三江生产的火灾报警控制器相连，显示控制器传送的火警和反馈信息。可在每一个楼层安装一台火灾显示盘，有火警被触发时，火灾显示盘将发出报警声，并在屏幕上显示报警时间和位置等相关信息。

　　本产品符合GB/T 3836.1《爆炸性环境第1部分：设备通用要求》、GB/T 3836.2《爆炸性环境第2部分：由隔爆外壳“d”保护的设备》和GB/T 3836.31-2021《爆炸性环境第31部分：由防粉尘点燃外壳“t”保护的设备》等相关标准。防爆标志为Ex dbⅡC T6 Gb/Ex tbⅢC T80℃Db，适用于含有Ⅱ类A、B、C级T1~T6组可燃气体或粉尘与空气形成的爆炸性混合物的1区、2区及21区、22区危险场所使用。

二、JB-FSD-A82G-Ex隔爆型火灾显示盘功能特点

　　通过消防报警总线与火灾报警控制器相连，布线仅需两根总线，无需区分极性。

　　最大显示99条报警相关信息。

　　中文显示报警的位置信息，便于定位报警位置。

　　操作方便、简单；外观美观、大方。

　　防爆类型为隔爆型。

三、JB-FSD-A82G-Ex隔爆型火灾显示盘技术参数

型号	JB-FSD-A82G-Ex
名称	火灾显示盘
品牌	三江
防爆标志	Ex db IIC T6 Gb/Ex tb ⅢC T80℃ Db
适用爆炸环境	含有Ⅱ类 A、B、C 级 T1~T6 组可燃气体或粉尘与空气形成的爆炸性混合物的 1 区、 2 区及 21 区、22 区危险场所
工作方式	无极性二线制（不需要电源线）
监视状态电流	＜6.5mA
报警状态电流	＜20mA
显示容量	单台火灾显示盘最多可显示 99 条报警信息
编码方式	通过编码器可现场编码，地址编码 1～324 任选
配接主机	消防联动控制器
IP 等级	IP66
使用环境温度	-20℃～+70℃
相对湿度	≤95%（40℃，无凝露）
重量	约 1250g
电气接口	2-M20×1.5
外形尺寸	165mm×169mm×85mm
执行标准	GB 17429-2011《火灾显示盘》、GB/T 3836.1-2021、GB/T 3836.2-2021、GB/T 3836.31-2021

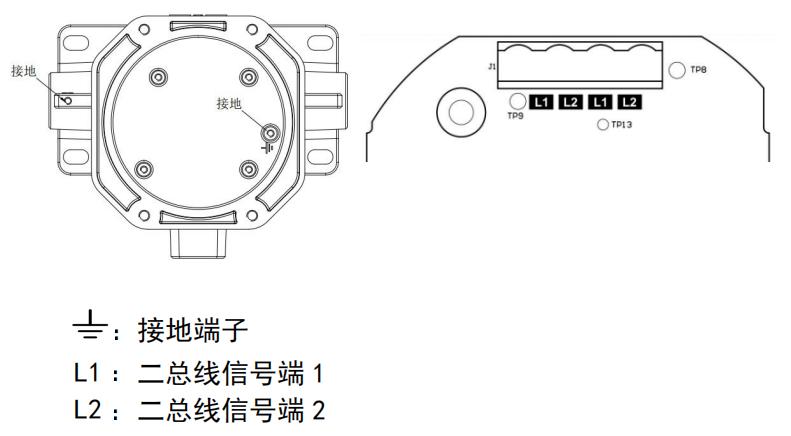

四、JB-FSD-A82G-Ex隔爆型火灾显示盘接线图

五、JB-FSD-A82G-Ex隔爆型火灾显示盘使用说明

　　操作说明：火灾显示盘共2个按键，分别为：◄键和►键。

　　自检功能：按键解锁后，长按◄自检键，火灾显示盘开始自检，显示屏和指示灯全部点亮并伴随蜂鸣器发声；自检结束后，显示屏恢复自检操作前的用户等级操作界面。注：复位、显示报警信息或在设置界面时，无法进行自检。

　　消音功能：长按►是消音键，消音键可消除本机的火警报警音；火灾报警控制器的消音键也可消除显示盘的报警音；按下消音键后再次收到火警时，火灾显示盘重新发出火警报警音，消音指示消除。

六、JB-FSD-A82G-Ex隔爆型火灾显示盘外观尺寸
