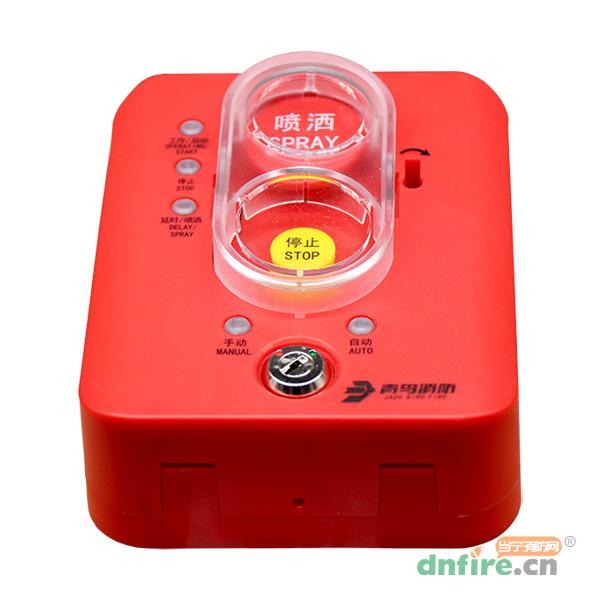

一、JBF5184C紧急启停按钮/手自动转换盒概述

　　JBF5184C是集“紧急启停功能”和“手自动转换功能”于一体的产品，应用于“青鸟消防股份有限公司”生产的气灭灭火控制系统，使用无极性两总线回路，将现场自身状态发送给气体灭火控制器，并显示系统当前的手自动状态。

　　JBF5184C专用于气体灭火控制系统，可配合青鸟消防JBF50XX系列、JBF51SXX系列气体灭火控制器使用。

二、JBF5184C紧急启停按钮/手自动转换盒功能特点

　　内置微处理器，性能稳定。

　　采用SMT表面贴装工艺，可靠性高，一致性好。

　　采用二总线制系统，无极性要求，在保证低功耗的同时使传输距离最远达1500m。

　　电子编码方式，可通过专用电子编码器编址。

　　紧急启停按钮/手自动转换盒一体化设计，使用11S协议编址自动分配2个地址号，使用62S协议编址占用1个地址号。

　　采用卡扣式结构易于客户安装、施工、维护。

　　配有专用复位钥匙，方便现场调试。

三、JBF5184C紧急启停按钮/手自动转换盒工作原理

　　紧急启停功能是由启动开关及相应的处理电路组成，当有火警时，手动按下“喷洒”按钮，按钮开关闭合，“工作/启动”红色指示灯由巡检状态的闪亮变为常亮，并将启动信号发送到气体灭火控制器，控制器接收到启动信号后启动气体灭火倒计时，倒计时过程中按下“停止”按钮后倒计时停止，停止指示灯红色常亮。

　　手自动转换功能是由转换电路组成，系统正常运行时，显示的是系统当前运行状态，自动灯（绿色）亮，表示系统转换为自动允许运行状态，手动灯（红色）亮，表示系统转换为自动运行禁止状态，可通过专用钥匙改变当前运行状态。

四、JBF5184C紧急启停按钮/手自动转换盒技术参数

型号	JBF5184C
名称	紧急启停按钮、手自动转换盒
品牌	青鸟消防
工作电压	DC18V-28V，调制型，控制器提供
监视电流	≤ 1.5mA（DC24V）
报警电流	≤ 3mA（DC24V）
线制	二线制（无极性）
编址范围	11S 协议：1~79；62S 协议：1~80
协议	兼容 11S 和 62S 协议
编址方式	专用电子编码器
最远传输距离	1500m
兼容性	JBF50XX 系列、JBF51SXX 系列气体灭火控制器
确认灯	工作/启动：正常巡检状态，每 3 秒红色闪亮一次；喷洒按钮按下后红色常亮；
	停止：停止按钮按下后红色常亮；
	延时/喷洒：延时（读秒）状态，每秒红色闪亮一次；喷洒输出并收到反馈红色常亮；喷洒输出但未收到反馈每0.2秒红色闪亮一次；
	手/动：自动禁止状态，红色常亮；
	自/动：自动允许状态，绿色常亮。
工作温度	-10℃～+55℃
贮存温度	-20℃～+65℃
相对湿度	≤95%（无凝露）
外观	PANTONE Q510-1-3 红色
外壳材质	塑料
产品质量	160g

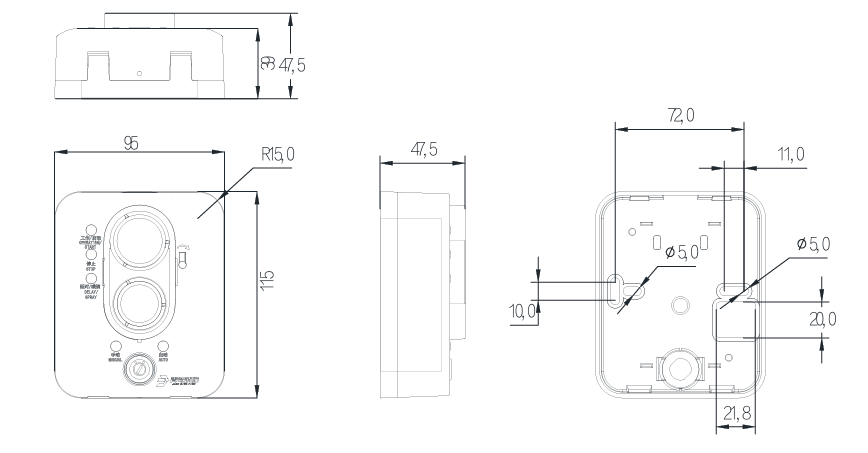

外形尺寸	L 115mm×W 95mm×H 47.5mm

五、JBF5184C紧急启停按钮/手自动转换盒接线图

六、JBF5184C紧急启停按钮/手自动转换盒调试说明

　　使用编码器对设备进行编码，11S协议编址范围1-79；设备实际占用两个地址，即编码器所编地址以及所编地址+1（注：启停按钮地址是所编地址，手自动转换盒地址是所编地址+1）。62S协议编址范围1-80；设备实际占用一个地址，即编码器所编地址，调试时请注意。

　　11S协议选择编码器“5系-C 200点”进行编码，62S协议选择编码器“5系-C 252点扩展”进行编码，通过气体灭火控制器检查注册成功与否，及设备是否运行正常。

　　压碎“喷洒”透明罩，按下“喷洒”按钮，“工作/启动”灯常亮，表示喷洒启动按钮处于按下状态。

　　压碎“停止”透明罩，按下“停止”按钮，“停止”灯红色常亮，表示喷洒停止按钮处于按下状态。

　　启动后复位：在产品左侧开有钥匙孔。用复位专用钥匙插入钥匙孔内，按图示方向旋转45°，即可复位。

　　手自动转换锁无任何操作的情况下，显示的是系统当前运行状态，自动灯（绿色）亮，表示系统转换为自动允许运行状态，手动灯（红色）亮，表示系统转换为自动运行禁止状态。系统在自动状态下，使用专用钥匙，逆时针拧动钥匙，手动灯（红色）亮，表示系统转换为手动运行状态，手动优先级最高，系统中有任意一个手自动转换盒钥匙拧到手动运行状态，整个系统在任何状态中均切换到手动运行状态。顺时针拧动钥匙，自动灯（绿色）亮，表示系统转换为自动允许运行状态。如系统中有其它手自动转换盒，其它手自动转换盒必须全部处于自动允许运行状态时上述切换操作才会有效，否则操作无效。

　　注：如系统当前运行状态由气体灭火控制器端设为自动禁止状态，则紧急启停按钮/手自动转换盒的手自动转换功能无效。
