注意：该型号设备已经停产，其替代型号产品为JBF4121-Ex。

一、J-SAP-JBF-301-Ex防爆手动火灾报警按钮功能特点

　　1、J-SAP-JBF-301-Ex防爆手动火灾报警按钮适用于工业与民用建筑中存在易燃易爆气体的危险场所。

　　2、适用于1区、2区。

　　3、兼顾J-SAP-JBF-301手动火灾报警按钮的各项功能。

　　4、J-SAP-JBF-301-Ex防爆手动火灾报警按钮为防爆类型为本质安全型。

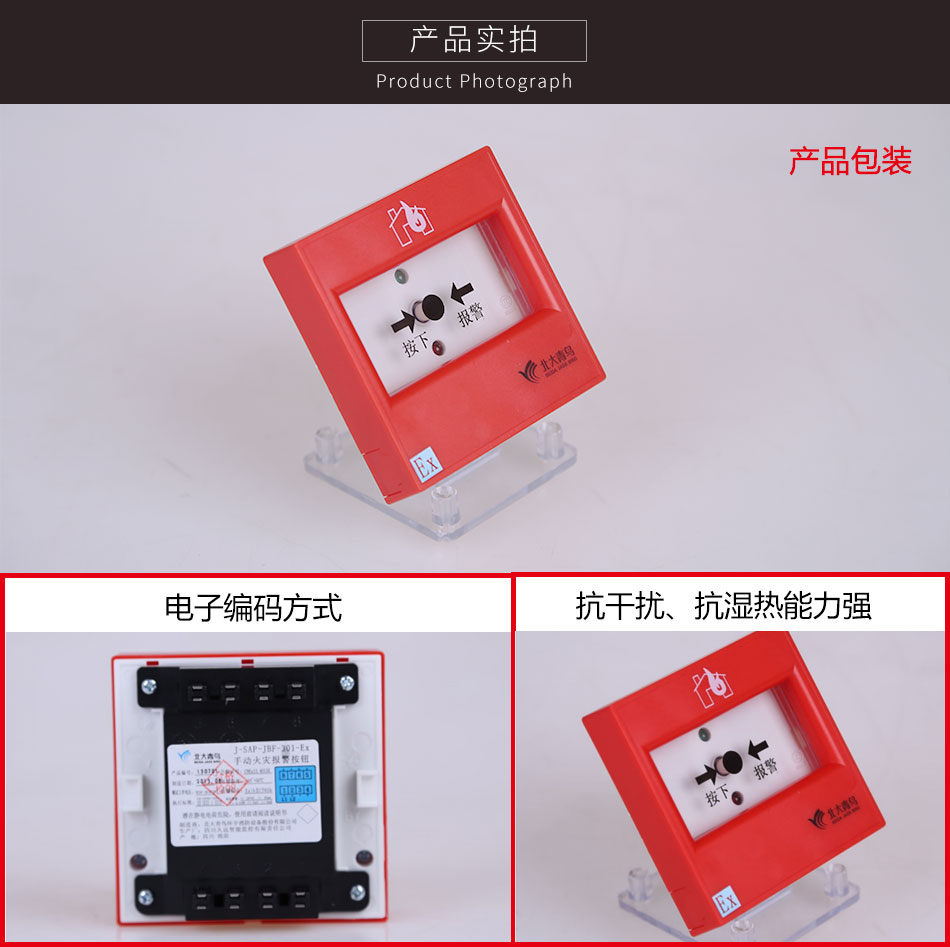

　　5、抗干扰、抗湿热能力强。

　　6、电子编码方式。通过专用电子编码器。

　　7、二总线，无极性。

二、J-SAP-JBF-301-Ex防爆手动火灾报警按钮技术指标

型号	J-SAP-JBF-301-Ex
工作电压	DC19－28V控制器提供，调制型（须通过安全栅）
工作温度	-10~+50℃
贮存温度	-20~+50℃
相对湿度	≤95%(40±2℃)
使用环境	室内型
监视电流	≤300μA（24V）
报警电流	≤300μA（24V）
确认灯	监视状态瞬时闪亮，报警常亮（红色）

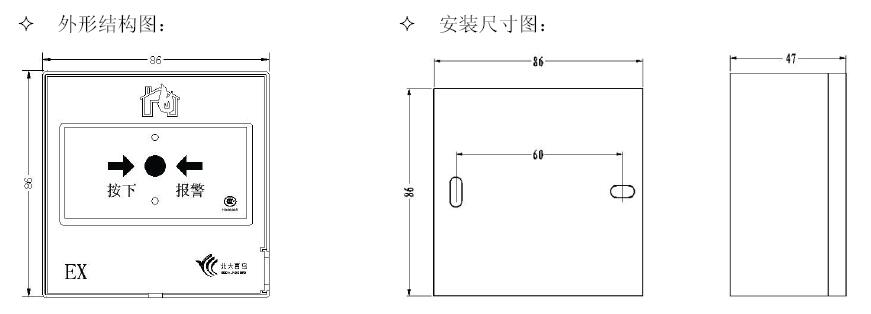

外形尺寸	86mm长×86mm宽×47mm高
线制	二总线，无极性
编址方式	使用专用电子编码器
编址范围	1-200
防爆标志	探测器本安
防爆参数	Ui≤28VDC，Ii≤93mA，Pi≤0.65W，Ci=0uF，Li=0mH
执行标准	GB19880-2005《手动火灾报警按钮》 GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》 GB3836.4-2000《爆炸性气体环境用电气设备第4部分：本质安全型“i”》

三、J-SAP-JBF-301-Ex手动火灾报警按钮结构特征、安装与布线

　　安装应按照GB3836.15-2000《爆炸性气体环境用电气设备第15部分：危险场所电气安装（煤矿除外）》的有关规定进行。

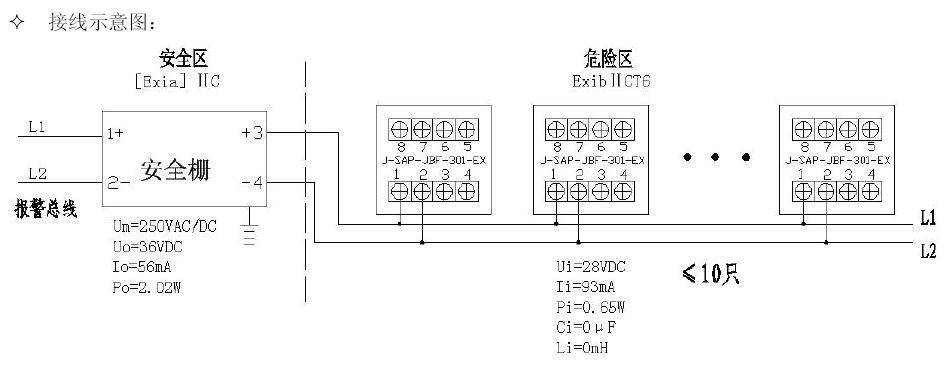

　　每只防爆安全栅后限带≤10只防爆手动报警按钮。

　　每个报警回路使用安全栅的数量不得超过6只。

　　安全栅须取得防爆合格证，其安装应按其说明书的要求进行，并注意正负极性。

　　说明：

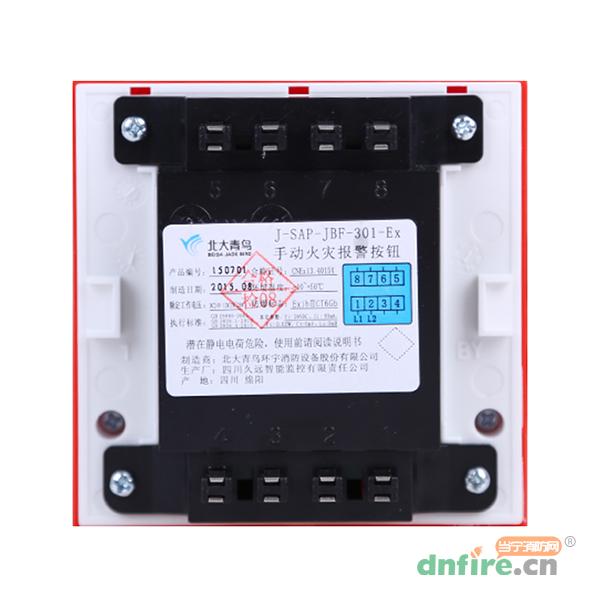

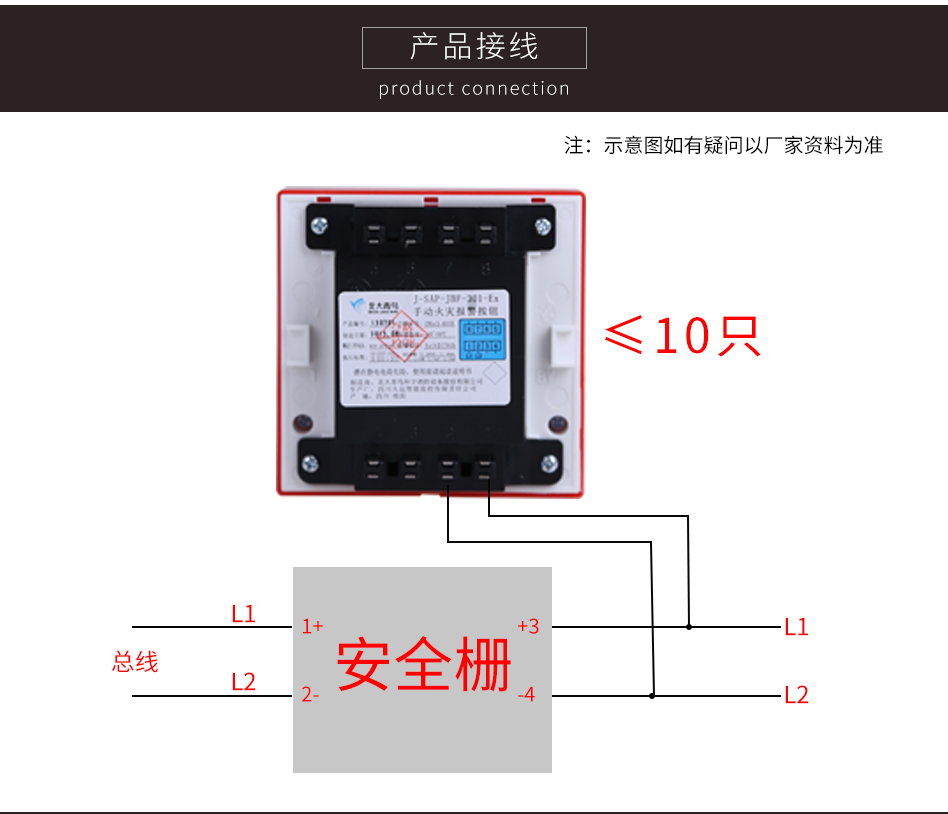

　　安全栅端子1接总线L+、端子2接总线L-，不得接反。

　　防爆型手动报警按钮端子1、2接安全栅输出端3、4报警总线。

　　本安系统参数匹配须遵循如下原则：
        Uo≤Ui；Io≤Ii；Po≤Pi；Cc≤Co-Ci；Lc≤Lo-Li

　　其中：Cc、Lc：安全栅到探测器之间连接电缆（或导线）允许总的最大分布电容和电感；Uo：安全栅的最高输出电压；Io：安全栅的最大输出电流；Po：安全栅的

　　最大输出功率；Lo：安全栅允许的最大外部电感；Co：安全栅允许的最大外部电容；Ui：探测器的最高输入电压；Ii：探测器的最大输入电流；Pi：探测器的最大

　　输入功率；Li：探测器的最大内部电感；Ci：探测器的最大内部电容。符号详细意义见GB3836.4-2000标准。

四、J-SAP-JBF-301-Ex防爆手动火灾报警按钮安装注意事项

　　（1）注意安全栅输入端正负极性不得接反。

　　（2）如每个回路中有多只安全栅时，安全栅必须在输入端并接，禁止级联使用。

　　（3）静电危险，清洁时须用拧干的湿布擦拭。

1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；

当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！

服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！

注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！

权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。

商品属性
[品牌]	北大青鸟
[型号]	J-SAP-JBF-301-Ex
[类型]	不含电话插孔
[环境温度]	-10℃～+55℃
[环境湿度]	≤95%，不结露
[使用类别]	工业
[复位方式]	钥匙复位
[按片颜色]	白色
[防爆类型]	本安型
[名称]	防爆手动火灾报警按钮
[重复使用]	可以
[别名]	J-SAP-JBF-301-Ex防爆手报
