手动报警按钮接线示意图

遇到手动报警按钮接线的问题,很多人都不知道怎么办,今天当宁工程师小张将为大家讲解手动报警按钮接线示意图。以海湾J-SAP-8401火灾报警按钮为例,其他产品的接线方式都是大同小异的。

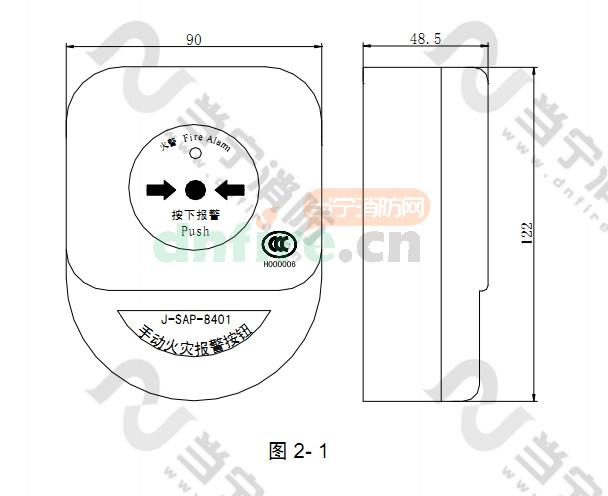

J-SAP-8401按钮为红色全塑结构,分底盒与上盖两部分。底盒与上盖采用拔插式结构装配,安装拆卸简单、方便,连接紧密,非常便于工程调试及维修更换。手动火灾报警按钮外形示意图如图 2- 1 :

其中:

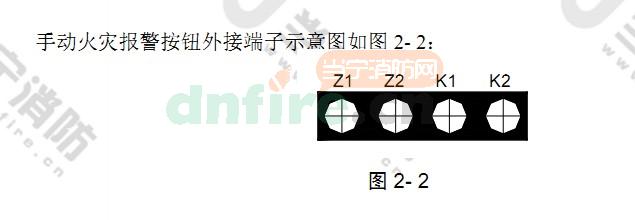

Z1、Z2:无极性信号二总线接线端子
K1、K2:无源常开输出端子


布线要求: 信号线Z1、Z2 采用阻燃RVS双绞线,导线截面≥1.0mm 2 。手动火灾报警按钮底盒背面和底部各有一个敲落孔,可明装也可暗装,明装时可将底盒装在 86H50预埋盒上 ;暗装时可将底盒装进埋入墙内的YM-02C型专用预埋盒里。


相信对上面的手动报警按钮接线示意图的观看之后,应该知道如何进行手动报警按钮接线了。
