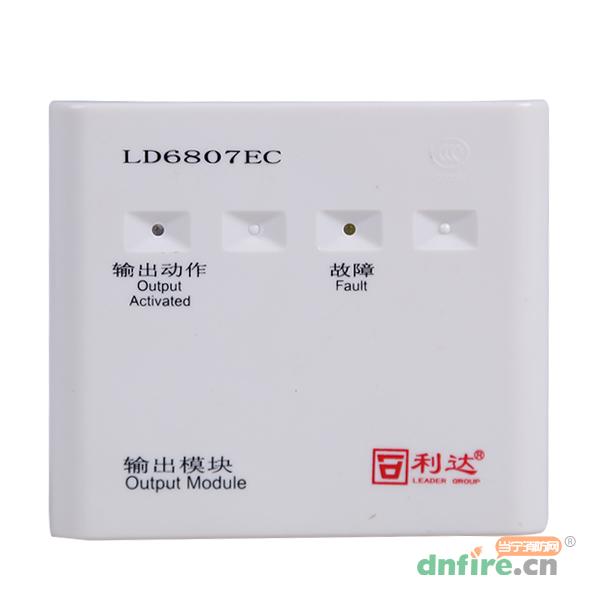

一、LD6807EC输出模块介绍：

    LD6807EC声光(广播)报警驱动模块采用单片计算机和智能软件，工作稳定、可靠。有较强的抗干扰能力。主要用于声光报警器、警铃、闪灯和消防广播切换床头柜等设备的控制。可以与利达公司生产的LD128E系列火灾报警控制器配合使用。

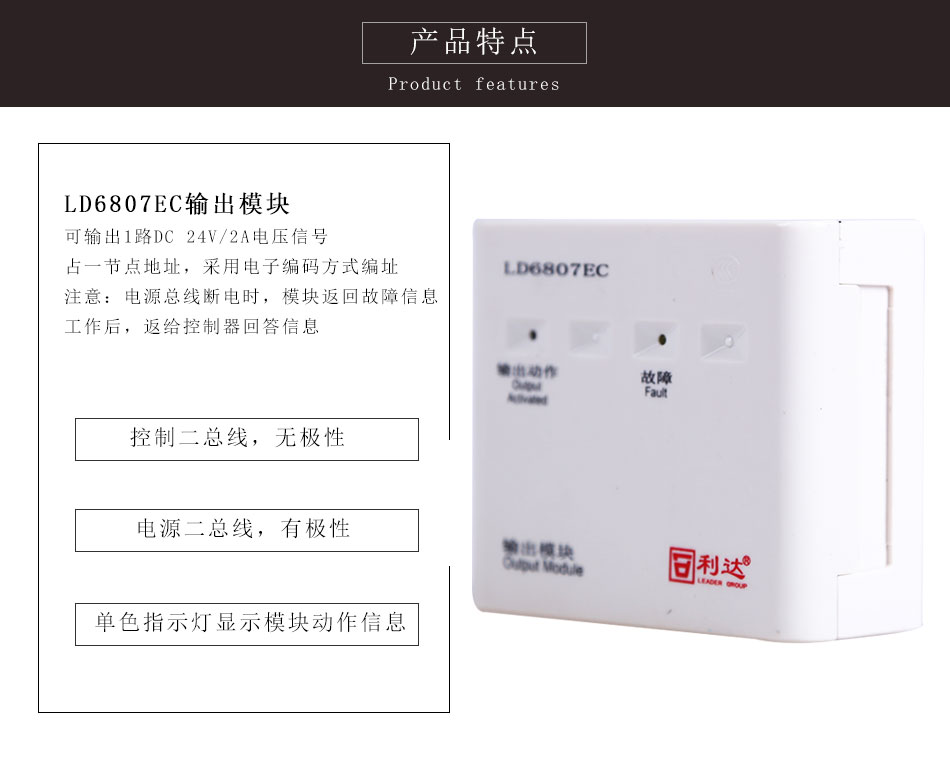

二、LD6807EC输出模块功能：

★ 控制二总线，无极性
★ 电源二总线，有极性
★ 可输出1路DC 24V/2A电压信号
★ 占一节点地址，采用电子编码方式编址（0~255）

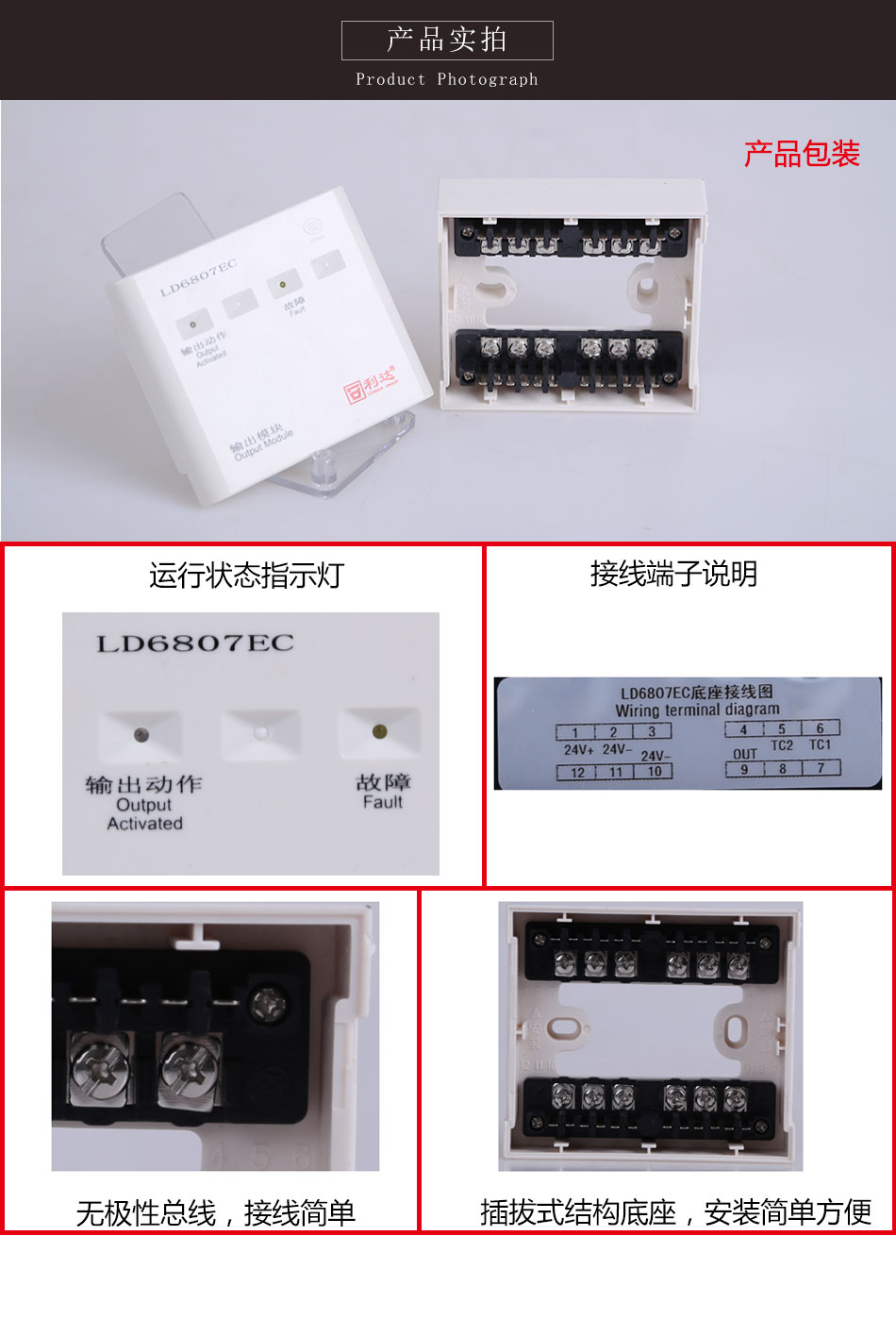

★ 单色指示灯显示模块动作信息
★ 注意：电源总线断电时，模块返回故障信息
★ 工作后，返给控制器回答信息

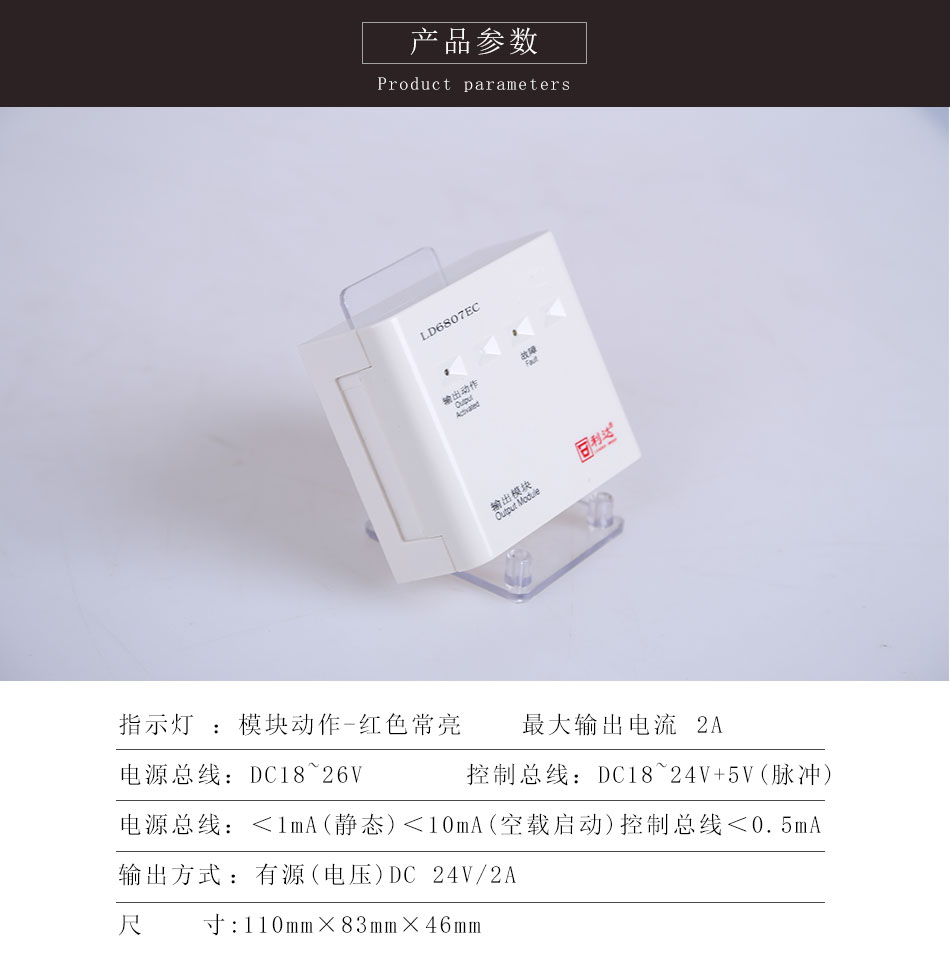

三、LD6807EC主要技术指标：

内容	技术参数
类型	单输出模块
指示灯	模块动作-红色常亮
工作电压	电源总线：DC18~26V 控制总线：DC18~24V+5V(脉冲)
工作电流	电源总线：＜1mA(静态),＜10mA(空载启动) 控制总线＜0.5mA
最大输出电流	2A
输出方式	有源(电压)DC 24V/2A
工作环境温度	-10℃~50℃
工作环境相对湿度	≤95%RH(40±2℃)

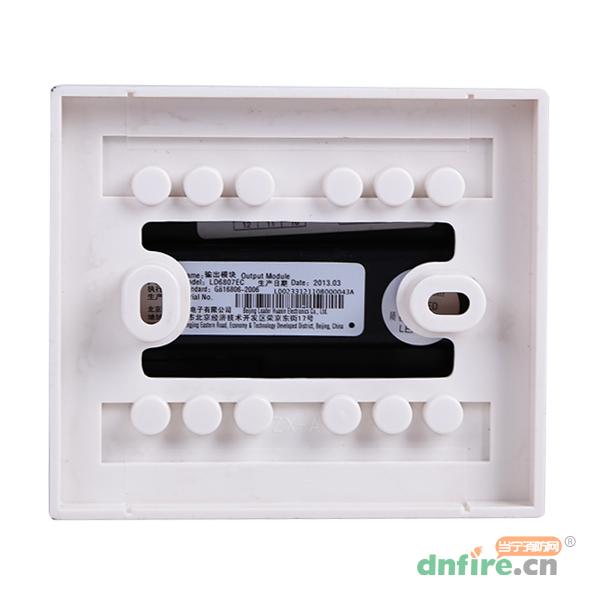

安装方式	配合利达公司LD60(X)底座安装使用，采用插拔式结构，安装方便
最大外形尺寸	110mm×83mm×46mm
重量	0.11±0.01Kg

四、结构与安装尺寸图：与LD4400E相同

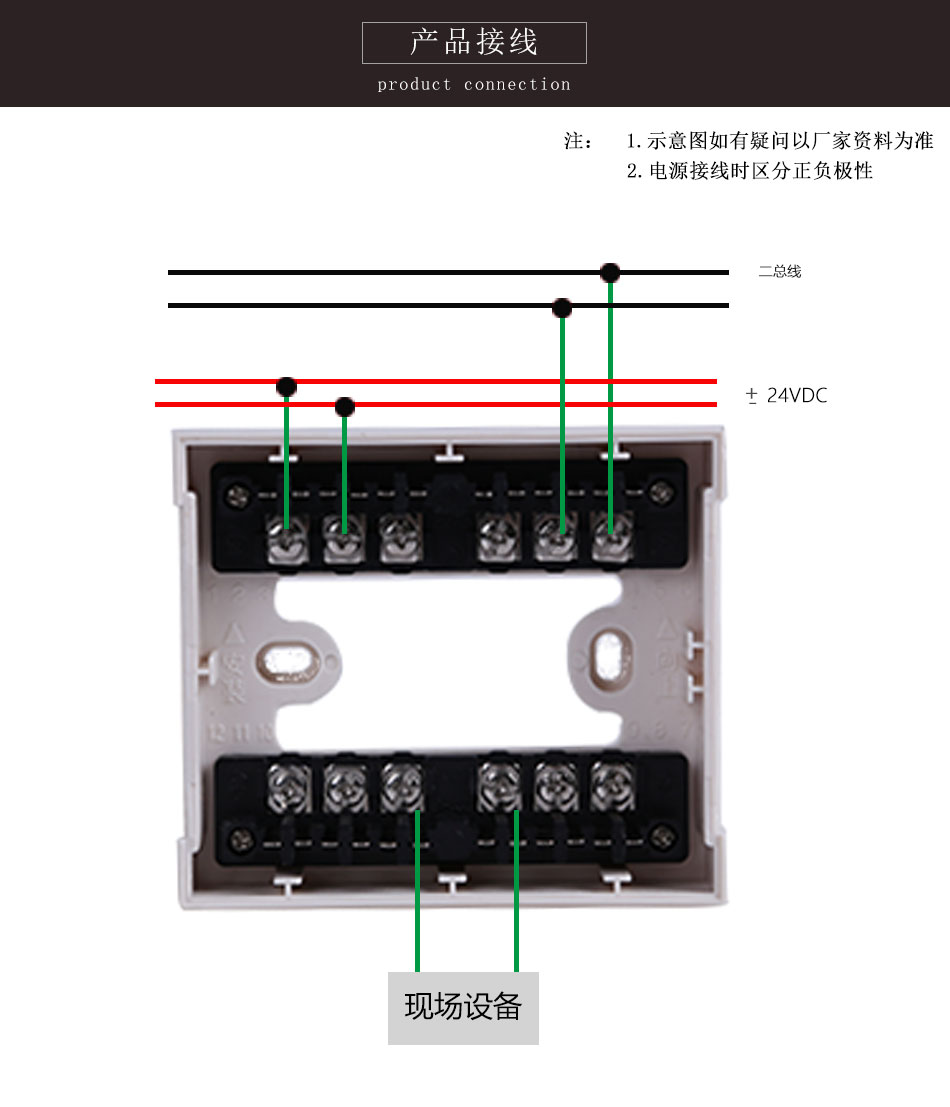

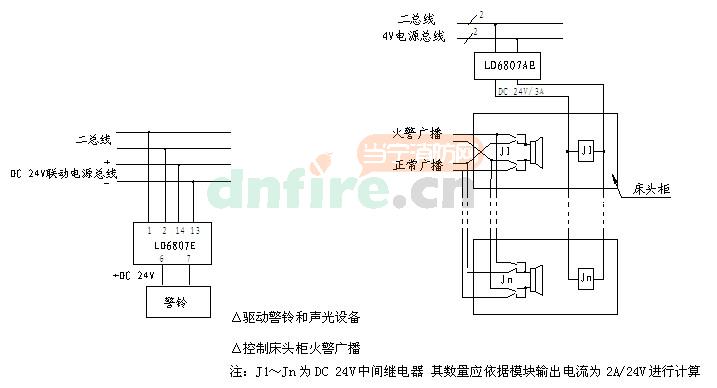

五、端子图与接线图示例：




六、安装步骤：与LD4400E相同


七、布线要求：与LD3000E相同



1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；

当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！

服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！

注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！

权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。

商品属性
[品牌]	利达华信
[型号]	LD6807EC
[名称]	输入模块
[工作电压]	电源总线：DC 18～26V 控制总线：DC 18～24V + 5V（脉冲）
[工作电流]	电源总线：＜1mA（静态），＜10mA（空载启动） 控制总线＜0.5mA
[环境温度]	-10℃～+55℃
[环境湿度]	≤95%，不结露
[尺寸]	110mm×83mm×46mm
[重量]	0.11±0.01kg
[使用类别]	通用
[别名]	LD6807EC声光警铃广播输入

LD6807EC型输入模块检验报告 2012-08-28
