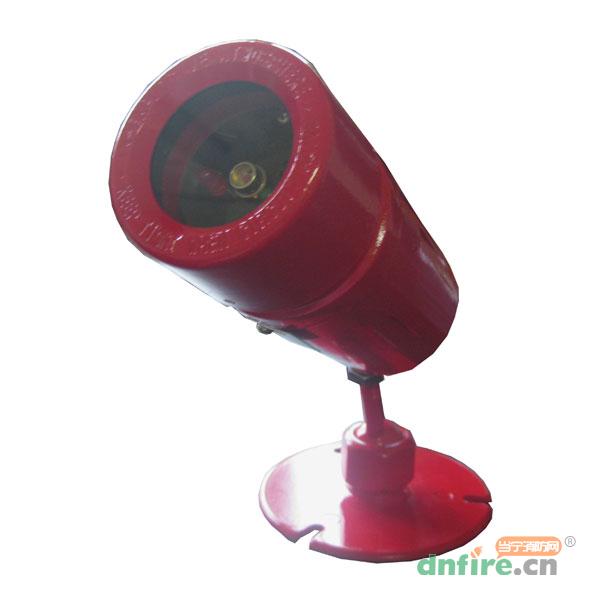

一、JTGB-UF-C35防爆红外火焰探测器(叁波)概述

　　JTGB-UF-C35防爆红外火焰探测器(叁波)采用火焰多光谱信号采集方式/全频波分析技术，避免了传统探测器的易受干扰的弱点。采用斜率递增信号检测技术(PAM)对探测环境进行监测，提高了探测器的稳定性及持续使用性。保证了JTGB-UF-C35探测器在尽量降低误报的同时，快速完成火焰识别检测火情的能力。

　　JTGB-UF-C35探测器适用于各类：油库、酒库、飞机库、化工设备场所、军事设备场所、液化气站、电站等火灾萌发时无阴燃阶段或较少阴燃阶段，而以直接产生明火为主的场所。具有较高的抗干扰能力，不受风雨、高温、高湿及自然人工光源等影响，可良好工作于室内或室外环境。

　　JTGB-UF-C35防爆红外火焰探测器(叁波)探测器采用六线制连接方式(两根电源线，两根火警触点线，两根故障触点线)，报警时火警触点由常开变常闭，报故障时故障触点由常闭变常开，可与任意厂家的火灾报警系统连接。

二、JTGB-UF-C35防爆红外火焰探测器(叁波)主要技术参数

型号	JTGB-UF-C35
光谱响应	1.0～3.2um
响应时间	4～10秒
监测角度	≤100°
工作电压	20～35V
静态工作电流	22mA±5mA
报警状态电流	35mA±5mA
灵敏度	1m～40m处能响应。(火焰高度：0.1m～1.3m晃动火焰)
防爆标志	ExdⅡCT6/DIPA20TA，T6
防护等级	IP66
环境温度	-35～85℃
相对湿度	≤98%RH(45±2℃)
可调角度	旋转角：360°/俯仰角：90°
状态指示	绿色工作指示灯:正常时亮、内部器件损坏报故障绿灯不亮。 红色报警指示灯:正常时灭、火警时常亮。
输出方式	火警继电器，常开报警时闭合；故障继电器正常时闭合，报故障时常开
触点容量	3A/220VAC3A/30VDC
防爆接线	4″(φ20mm)螺母防爆软管与出线管螺丝连接
执行标准	GB15631-1995、GB3836.1-2000、3836.2-2000

三、JTGB-UF-C35防爆红外火焰探测器(叁波)安装原则

　　1．JTGB-UF-C35探测器适用于石油、化工、冶炼、电力等工业场合，石油场合探测器保护间距为3m～5m，化工场合保护间距为5m～7m，冶炼场合保护间距为7m～10m，电力场合保护间距为2m～10m。(以上推荐距离根据现场强度确定探测距离)

　　2．JTGB-UF-C35探测器安装布线时，应使所监视的区域处于探测角的有效范围内。

　　3．JTGB-UF-C35探测器的安装应尽可能避免障碍物的阻挡，对于外形横、纵尺寸不超过0.5米的障碍物，探测器距障碍物的距离应大于2.5米。对于外形横、纵尺寸超过0.5米且无法避免的障碍物，应适当增加探测器的数量。

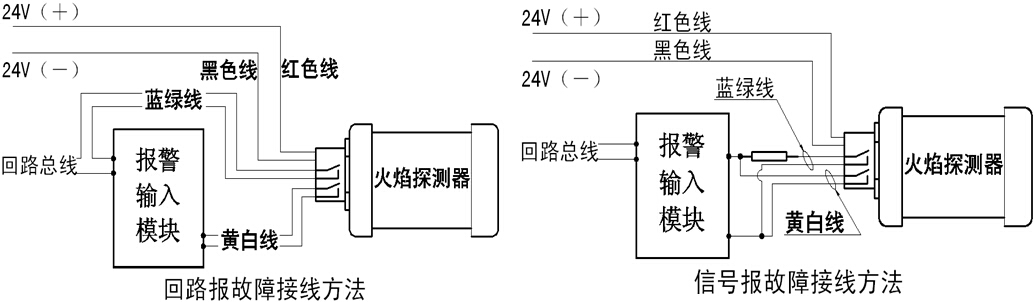

四、JTGB-UF-C35防爆红外火焰探测器(叁波)装配示意图

JTGB-UF-C35防爆红外火焰探测器(叁波)装配示意图

五、JTGB-UF-C35防爆红外火焰探测器(叁波)安装方式

　　JTGB-UF-C35防爆红外火焰探测器(叁波)可安装在屋顶、墙壁或固定架上，探测方向以窗口向下大于0.3米为宜。JTGB-UF-C35探测角内尽量避开红外干扰源的存在，并考虑被探测目标在发生火情时，火焰不直接接触到探测器。有自动雨淋或其它消防系统动作时，尽量减少对探测器的影响，必要时应采取防护措施。JTGB-UF-C35探测器距离可根据火灾特性而定，一般不小于1.5米。安装高度一般不小于2.5米。

六、JTGB-UF-C35防爆红外火焰探测器(叁波)布线要求

　　所有信号线和电源线宜采用线径截面积大于1.0(mm×mm)的导线，并严格按照规范要求进行布线，其中电源系统及探测器外壳应良好接地。



了解更多火焰探测器价格热线:400-928-6119

1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；

当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！

服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！

注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！

权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。

商品属性
[输出方式]	2个继电器输出
[工作电压]	20～35V
[防爆认证]	ExdⅡCT6 / DIP A20 TA，T6
[防护等级]	IP 66
[工作湿度]	≤98%RH
[响应时间]	4～10秒
[执行标准]	GB15631-1995、GB3836.1-2000、3836.2-2000
[型号]	JTGB-UF-C35 EX
[名称]	点型红外火焰探测器(叁波)
[探测波段]	三波段
